VANGUARD LTCA-40VANGUARD LTCA-40

VANGUARD LTCA-40

40A Test akım 60V DC Test Voltajı İle Büyük Güç Trafolarının Sargı Dirençlerini ve Kontak Geçiş Dirençlerini Ölçün!!!

Açıklama

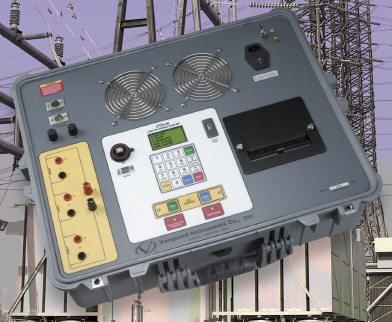

VANGUARD LTCA-40

YÜK KADEME DEĞİŞTİRİCİ ANALİZÖRÜ (SARGI DİRENCİ ÖLÇER)



VANGUARD LTCA-40

VANGUARD LTCA-40

LTCA-40 Yüksek Endüktif Yük Trafolarının Dahi Sargı Direncini yüksek doğrulukla Ölçer!!!



·         Sargı Direnci Ve Kontak geçiş Direnci Ölçer

·         1 Dinamik, 3 Kanal sargı Direnci Ölçümü

·         60 Vdc Test Voltajı

·         40 A Test Akımı

·         Otomatik Deşarj Ünitesi

·         Dahili Printer Özelliği ile Test Sonuçlarının Yazdırılması

·         1µΩ’dan 500Ω’a Kadar Direnç Okuma

·         Kademe Değiştirici Özelliği

·         AC Akım Ölçümü

·         Kadem Değiştirme Özelliği Sayesinde Kadem Değiştiricinin Direncinin Ölçülmesi ve Grafiğin Çizilmesi

·         Referans Sıcakllıktaki Direnç Değerine Eşitleme Hesaplama

·         4 Terminal Ölçüm Methodu

·         Dahili Flash Bellek Kullanımı

·         Bilgisayar Bağlantı Ve PC Yazılım

·         50 Statik Kayıt,20 Dinamik Kayıt

·         Amerikan Malı



LTCA-40 analizörü 2. Nesil yük kademe değiştirici analizörüdür. LTCA-40 yüksek endüktif güç trafolarının sargı dirençlerini doğru olarak ölçer. 3’lü direnç okuma kanalı 3 sargı direncinin aynı anda ölçülmesine olanak sağlar. 4 telli bağlantı yüksek doğruluk ve kablo kompanzasyonuna ihtiyaç duyulmamasını sağlar. Bu cihazın özel bir özelliği ise uygulama sırasında trafonun LTC sinin direncinin ölçümü ve grafiğinin izlenebilmesidir. 60 Vdc güç kaynağı kullanan LTCA 40 cihazı 40 A akım üretebilmektedir.

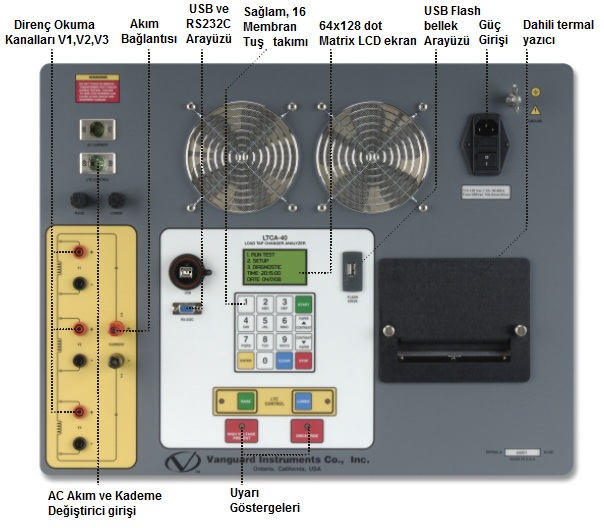

VANGUARD LTCA-40 Bağlantı

VANGUARD LTCA-40 Bağlantı

DİRENÇ OKUMA ÖZELLİĞİ

Üç direnç Okuma Kanalı 1µΩ’dan 500Ω’a kadar ölçüm yapar, ve test akımı Programlanabilir(1a, 5A, 10A, 40A). LTCA-40 aynı zaman da EHV devre kesicilerin kontak geçiş direncini, motor sargı direncini veya herhangi bir düşük direnç ölçümü için kullanılır.Eğer Trafo sargı sıcaklığı girilirse, herhangi bir standart referans sıcaklığında sargı malzemesinin (Alüminyum veya Bakır) eşdeğer direnç değeri otomatik olarak hesaplanır.Ayrıca LTCA-40 özel bir test modu ile bir dakikalık aralıklarla okunan direnç değeri kaydedilirken 45 dakikaya kadar test için çalıştırılabilir.



DİNAMİK DİRENÇ TEST ÖZELLİĞİ

Bir direnç okuma kanalı dinamik direnç testleri içindir. Bu test işlemi sırasında kademe değiştirici voltaj regülatörü kontak geçiş direncini izleyebilirsiniz. Direnç grafiği, zaman içersinde direnç çizdirme, dahili termal yazıcısından yazdırılabilir ve kademe değiştiricinin voltaj regülatörü kontak problemlerini tespit etmek için çok yararlıdır.



AC MOTOR AKIM İZLEME ÖZELLİĞİ

AC akım izleme kanalı, kademe değişimi sırasında kademe değiştirici voltaj regülatörü motor akımını izlemek içindir.Motor akımı direnç grafiği üzerinde yazdırılır ve kademe değiştirici voltaj regülatörü motor sorunlarını algılamak için yardımcı olur.LTCA-40 ile tedarik edilen akım klambı ile bu özellik kullanılabilir.

DÂHİLİ GÜVENLİK ÖZELLİĞİ

Her test sonunda LTCA-40 trafo içerinde depolana enerjiyi otomatik olarak dağıtır.Bu deşarj devresi besleme voltajı kesilse dahi çalışmaya devam edecektir.



KULLANICI ARAYÜZÜ

LTCA-40 arka aydınlatmalı (64×128 dot matrix grafik) LCD ekranı ile hem gün ışığında hem de düşük ışık seviyelerinde kolayca okunabilir. Sağlam yapıda alfa-nümerik tuş takımı kumanda edilmesi için kullanılır.



DÂHİLİ TERMAL YAZICI

Dahili geniş termal yazıcısı ile kesici kontak analiz sonuçlarını hem tablo hem de grafik formatında yazdırabilirsiniz.



DÂHİLİ TEST SONUÇLRININ KAYDI

LTCA-40 Flash EEPROM içinde 128 statik test kayıtları (kayıt başına 48 test içerir) ve 11 dinamik direnç test kaydını saklar.



USB FLASH BELLEK ARAYÜZÜ VE PC ARAYÜZÜ

Dahili USB Flash bellek arayüzü sayesinde test sonuçlarının Flash belleğe çok kolay bir şekilde aktarılır ve daha sonra PC yazılım ile depolanan test kayıtları görüntülemek için kullanılır. Test sonuçları RS232C veya USB arayüzleri üzerinden herhangi bir PC’ye doğrudan transfer edilebilir. 999 test kaydı bir USB Flash bellek içinde saklanabilir.



TRAFO KADEME DEĞİŞTİRİCİ KONTROLÜ

Dâhili kademe değiştirici ünitesi kullanılarak uzaktan trafonun kademe pozisyonları değiştirilir. Bu uzaktan kumandalı kademe değiştirme özelliği, trafonun kademeleri aşağı ve yukarı manuel olarak değiştirme ihtiyacını ortadan kaldırır.

VANGUARD LTCA-40

VANGUARD LTCA-40

Ürün Özellikleri

Teknik Özellikler

Aksesuarlar
