Testone Kalibrasyon Laboratuvarı
Testone Teknoloji Çözümleri olarak kalibrasyon işleminin önemini bilerek, son sistem cihazlarımız ile ISO/EN 17025 standardına göre akredite olarak kalibrasyon hizmeti vermekte ve hizmet kalitemizi sürekli olarak arttırmayı hedeflemekteyiz.
Testone Kalibrasyon Laboratuvarı

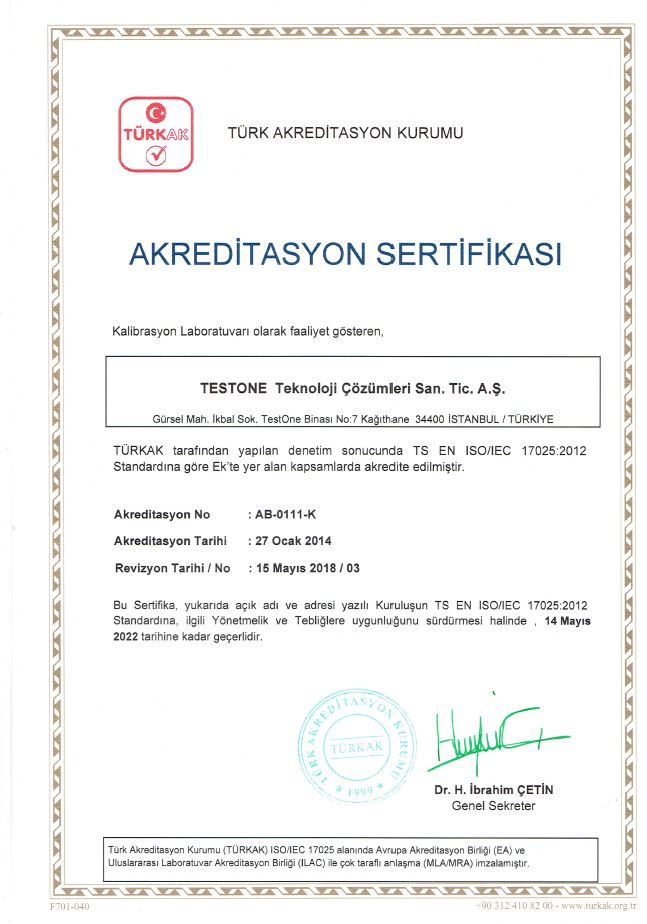

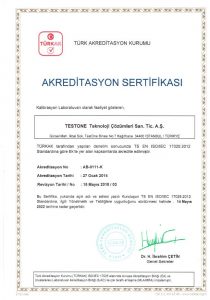

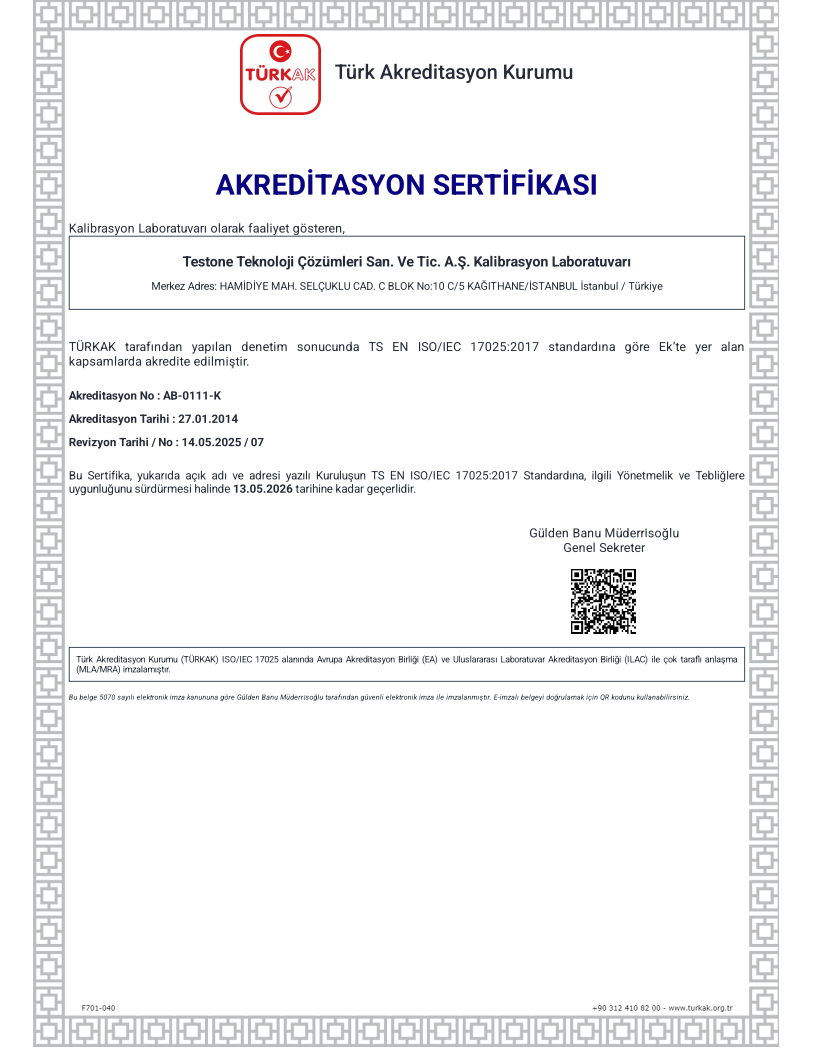

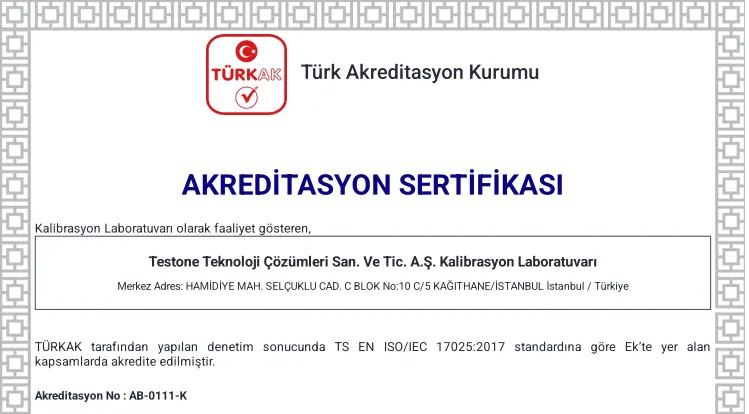

Akreditasyon Sertifikamız için tıklayınız: https://asist.turkak.org.tr/tr/accreditation/accreditation-certificate/search/e2257981-7686-4bfe-a45a-cc445ef670ed
Akredite Olarak Verdiğimiz Kalibrasyon Hizmet ve Fiyat Listesi
| Ölçüm Büyüklüğü / Kalibre Edilen Cihazlar | Ölçüm Aralığı | Ölçüm Şartları | Genişletilmiş Ölçüm Belirsizliği (k=2) | Açıklamalar / Kalibrasyon Metodu |
|---|---|---|---|---|
| DC Gerilim DC Gerilim Kaynakları DC Gerilim (<1100 V) DC Gerilim Kaynak ve Ölçüm Cihazları | 0 V | DC | 1,3 µV | U: Ölçülen Gerilim Kalibratör ve Multimetre ile doğrudan ölçüm |
| DC Gerilim DC Gerilim Kaynakları DC Gerilim (<1100 V) DC Gerilim Kaynak ve Ölçüm Cihazları | 10 mV ≤ U ≤ 100 mV | DC | 0,1 mV/V – 18 µV/V | U: Ölçülen Gerilim Kalibratör ve Multimetre ile |
| DC Gerilim DC Gerilim Kaynakları DC Gerilim (<1100 V) DC Gerilim Kaynak ve Ölçüm Cihazları | 100 mV < U ≤ 1 V | DC | 53 µV/V – 11 µV/V | U: Ölçülen Gerilim Kalibratör ve Multimetre ile |
| DC Gerilim DC Gerilim Kaynakları DC Gerilim (<1100 V) DC Gerilim Kaynak ve Ölçüm Cihazları | 1 V < U ≤ 10 V | DC | 47 µV/V – 11 µV/V | U: Ölçülen Gerilim Kalibratör ve Multimetre ile |
| DC Gerilim DC Gerilim Kaynakları DC Gerilim (<1100 V) DC Gerilim Kaynak ve Ölçüm Cihazları | 10 V < U ≤ 100 V | DC | 50 µV/V – 14 µV/V | U: Ölçülen Gerilim Kalibratör ve Multimetre ile |
| DC Gerilim DC Gerilim Kaynakları DC Gerilim (<1100 V) DC Gerilim Kaynak ve Ölçüm Cihazları | 100 V < U ≤ 1000 V | DC | 55 µV/V – 13 µV/V | U: Ölçülen Gerilim Kalibratör ve Multimetre ile |
| DC Yüksek Gerilim DC Yüksek Gerilim Kaynakları DC Yüksek Gerilim (>1100 V) DC Yüksek Gerilim Kaynakları | 1 kV ≤ U ≤ 100 kV | DC | % 0,50 | IEC 60060-2IEC 60060-3Laboratuvar veYerinde |
| DC Yüksek Gerilim DC Yüksek Gerilim Ölçerler DC Yüksek Gerilim (> 1100 V) DC Yüksek Gerilim Ölçüm Sistemleri | 1 kV ≤ U ≤ 40 kV | DC | % 0,50 | IEC 60060-2IEC 60060-3Laboratuvar veYerinde |
| DC Akım DC Akım Ölçerler DC Akım DC Akım Ölçüm Cihazları | 0 μA ≤ I ≤ 100 μA | DC | 0,01 µA – 40 µA/A | I: Ölçülen Akım Kalibratör ile doğrudan ölçüm |
| DC Akım DC Akım Ölçerler DC Akım DC Akım Ölçüm Cihazları | 100 μA < I ≤ 1 mA | DC | 0,22 mA/A – 36 µA/A | I: Ölçülen Akım Kalibratör ile doğrudan ölçüm |
| DC Akım DC Akım Ölçerler DC Akım DC Akım Ölçüm Cihazları | 1 mA < I ≤ 10 mA | DC | 0,23 mA/A – 39 µA/A | I: Ölçülen Akım Kalibratör ile doğrudan ölçüm |
| DC Akım DC Akım Ölçerler DC Akım DC Akım Ölçüm Cihazları | 10 mA < I ≤ 100 mA | DC | 0,30 mA/A – 55 µA/A | I: Ölçülen Akım Kalibratör ile doğrudan ölçüm |
| DC Akım DC Akım Ölçerler DC Akım DC Akım Ölçüm Cihazları | 100 mA < I ≤ 1 A | DC | 0,53 mA/A – 0,15 mA/A | I: Ölçülen Akım Kalibratör ile doğrudan ölçüm |
| DC Akım DC Akım Ölçerler DC Akım DC Akım Ölçüm Cihazları | 1 A < I ≤ 10 A | DC | 2,6·10-3 · I – 7·10-4· I | I: Uygulanan Akım Kalibratör ile doğrudan ölçüm |
| DC Akım DC Akım Ölçerler DC Akım DC Akım Ölçüm Cihazları | 10 A < I ≤ 30 A | DC | 7 ·10-4 · I – 4· 10-4· I | I: Uygulanan Akım Kalibratör ile doğrudan ölçüm |
| DC Akım DC Akım Ölçerler DC Akım DC Akım Ölçüm Cihazları | 30 A < I ≤ 1000 A | DC | 4·0-4 · I – 4,2·10-3 · I | I: Uygulanan Akım Kalibratör ve 50 Tur Akım Bobini ile |
| DC Akım DC Akım Kaynakları DC Akım (<100 A) DC Akım Kaynakları | 0 μA ≤ I ≤ 100 μA | DC | 0,01 µA – 40 µA/A | I: Ölçülen Akım Multimetre ile Doğrudan Ölçüm Metodu |
| DC Akım DC Akım Kaynakları DC Akım (<100 A) DC Akım Kaynakları | 100 μA < I ≤ 1 mA | DC | 0,22 mA/A – 40 µA/A | I: Ölçülen Akım Multimetre ile Doğrudan Ölçüm Metodu |
| DC Akım DC Akım Kaynakları DC Akım (<100 A) DC Akım Kaynakları | 1 mA < I ≤ 10 mA | DC | 0,23 mA/A – 40 µA/A | Doğrudan Ölçüm MetoduI: Ölçülen Akım |
| DC Akım DC Akım Kaynakları DC Akım (<100 A) DC Akım Kaynakları | 10 mA < I ≤ 100 mA | DC | 0,30 mA/A – 55 µA/A | I: Ölçülen Akım Multimetre ile Doğrudan Ölçüm Metodu |
| DC Akım DC Akım Kaynakları DC Akım (<100 A) DC Akım Kaynakları | 100 mA < I ≤ 1 A | DC | 0,53 mA/A – 0,15 mA/A | I: Ölçülen Akım Multimetre ile Doğrudan Ölçüm Metodu |
| DC Akım DC Akım Kaynakları DC Akım (<100 A) DC Akım Kaynakları | 1 A < I ≤ 60 A | DC | % 0,11 | I: Ölçülen Akım 500 µΩ DC Akım Şöntü ile Yerine Koyma Metodu |
| DC Güç ve Enerji DC Güç DC Güç Ölçüm Cihazlar Tek Faz | 0,4 mW ≤ P ≤ 2,4 kW | Gerilim: 0,2 V ≤ U ≤ 240 VAkım: 2 mA ≤ I ≤ 10 A | 2,3 mW / (V·A) – 0,9 mW / (V·A) | P: Uygulanan Güç Kalibratör ile |
| DC Güç ve Enerji DC Güç DC Güç Ölçüm Cihazlar Tek Faz | 2,4 kW < P ≤ 120 kW | Gerilim: 0,2 V ≤ U ≤ 240 VAkım: 10 A ≤ I ≤ 500 A | 4 mW / (V·A) | P: Uygulanan Güç Kalibratör ve 50 Tur Akım Bobini ile |
| DC Direnç DC Direnç Ölçerler Multimetre Direnç Ohmmetre DC Direnç DC Direnç Ölçüm Cihazları | 0 Ω | DC | 0,15 mΩ | R: Uygulanan Direnç Kalibratör ile |
| DC Direnç DC Direnç Ölçerler Multimetre Direnç Ohmmetre DC Direnç DC Direnç Ölçüm Cihazları | 10 mΩ ≤ R ≤ 10 Ω | DC | 26 mΩ/Ω – 35 µΩ/Ω | R: Uygulanan Direnç Kalibratör ile |
| DC Direnç DC Direnç Ölçerler Multimetre Direnç Ohmmetre DC Direnç DC Direnç Ölçüm Cihazları | 10 Ω < R ≤ 100 Ω | DC | 0,12 mΩ/Ω – 25 µΩ/Ω | R: Uygulanan Direnç Kalibratör ile |
| DC Direnç DC Direnç Ölçerler Multimetre Direnç Ohmmetre DC Direnç DC Direnç Ölçüm Cihazları | 100 Ω < R ≤ 1 kΩ | DC | 69 µΩ/Ω – 15 µΩ/Ω | R: Uygulanan Direnç Kalibratör ile |
| DC Direnç DC Direnç Ölçerler Multimetre Direnç Ohmmetre DC Direnç DC Direnç Ölçüm Cihazları | 1 kΩ < R ≤ 10 kΩ | DC | 79 µΩ/Ω – 15 µΩ/Ω | R: Uygulanan Direnç Kalibratör ile |
| DC Direnç DC Direnç Ölçerler Multimetre Direnç Ohmmetre DC Direnç DC Direnç Ölçüm Cihazları | 10 kΩ < R ≤ 100 kΩ | DC | 85 µΩ/Ω – 15 µΩ/Ω | R: Uygulanan Direnç Kalibratör ile |
| DC Direnç DC Direnç Ölçerler Multimetre Direnç Ohmmetre DC Direnç DC Direnç Ölçüm Cihazları | 100 kΩ < R ≤ 1 MΩ | DC | 0,14 mΩ/Ω – 25 µΩ/Ω | R: Uygulanan Direnç Kalibratör ile |
| DC Direnç DC Direnç Ölçerler Multimetre Direnç Ohmmetre DC Direnç DC Direnç Ölçüm Cihazları | 1 MΩ < R ≤ 10 MΩ | DC | 0,34 mΩ/Ω – 0,10 mΩ/Ω | R: Uygulanan Direnç Kalibratör ile |
| DC Direnç DC Direnç Ölçerler Multimetre Direnç Ohmmetre DC Direnç DC Direnç Ölçüm Cihazları | 10 MΩ < R ≤ 100 MΩ | DC | 1,6·10-3· R – 6,5·10-4 · R | R: Uygulanan Direnç Kalibratör ile |
| DC Direnç DC Direnç Ölçerler Multimetre Direnç Ohmmetre DC Direnç DC Direnç Ölçüm Cihazları | 100 MΩ < R ≤ 500 MΩ | DC | 1,4·10-2 · R | R: Uygulanan Direnç Kalibratör ile |
| DC Direnç DC Direnç Standartları ve Kaynakları | 0 Ω | DC | 0,15 mΩ | R: Ölçülen Direnç 23 ± 2 ºC hava ortamında4 uçlu ölçüm metodu |
| DC Direnç DC Direnç Standartları ve Kaynakları | 10 mΩ ≤ R ≤ 10 Ω | DC | % 1,3 – 30 µΩ/Ω | R: Ölçülen Direnç 23 ± 2 ºC hava ortamında4 uçlu ölçüm metodu |
| DC Direnç DC Direnç Standartları ve Kaynakları | 10 Ω < R ≤ 100 Ω | DC | 0,12 mΩ/Ω – 30 µΩ/Ω | R: Ölçülen Direnç 23 ± 2 ºC hava ortamında4 uçlu ölçüm metodu |
| DC Direnç DC Direnç Standartları ve Kaynakları | 100 Ω < R ≤ 1 kΩ | DC | 0,11 mΩ/Ω – 20 µΩ/Ω | R: Ölçülen Direnç 23 ± 2 ºC hava ortamında4 uçlu ölçüm metodu |
| DC Direnç DC Direnç Standartları ve Kaynakları | 1 k Ω < R ≤ 10 kΩ | DC | 84 µΩ/Ω – 20 µΩ/Ω | R: Ölçülen Direnç 23 ± 2 ºC hava ortamında4 uçlu ölçüm metodu |
| DC Direnç DC Direnç Standartları ve Kaynakları | 10 kΩ < R ≤ 100 kΩ | DC | 0,13 mΩ/Ω – 21 µΩ/Ω | R: Ölçülen Direnç 23 ± 2 ºC hava ortamında4 uçlu ölçüm metodu |
| DC Direnç DC Direnç Standartları ve Kaynakları | 100 kΩ < R ≤ 1 MΩ | DC | 0,13 mΩ/Ω – 30 µΩ/Ω | R: Ölçülen Direnç 23 ± 2 ºC hava ortamında2 uçlu ölçüm metodu |
| DC Direnç DC Direnç Standartları ve Kaynakları | 1 MΩ < R ≤ 10 MΩ | DC | 0,36 mΩ/Ω – 0,08 mΩ/Ω | R: Ölçülen Direnç 23 ± 2 ºC hava ortamında2 uçlu ölçüm metodu |
| DC Direnç DC Direnç Standartları ve Kaynakları | 10 MΩ < R ≤ 100 MΩ | DC | 2·10-3 · R – 7·10-4 · R | R: Ölçülen Direnç 23 ± 2 ºC hava ortamında2 uçlu ölçüm metodu |
| DC Direnç DC Direnç Ölçerler Mikroohmetre | 100 μΩ | 1 A ≤ I ≤ 60 A | % 0,07 – % 0,09 | R: Ölçülen DirençI: Uygulanan Akım Sabit Dirençler İle(23 ± 2) ºC hava ortamında4 uçlu ölçüm metodu |
| DC Direnç DC Direnç Ölçerler Mikroohmetre | 500 μΩ | 1 A ≤ I ≤ 60 A | % 0,05 – % 0,04 | R: Ölçülen DirençI: Uygulanan Akım Sabit Dirençler İle(23 ± 2) ºC hava ortamında4 uçlu ölçüm metodu |
| DC Direnç DC Direnç Ölçerler Mikroohmetre | 1 mΩ | 1 A ≤ I ≤ 30 A | % 0,04 | R: Ölçülen DirençI: Uygulanan Akım Sabit Dirençler İle(23 ± 2) ºC hava ortamında4 uçlu ölçüm metodu |
| DC Direnç DC Direnç Ölçerler Mikroohmetre | 10 mΩ | 1 A ≤ I ≤ 14 A | % 0,03 – % 0,04 | R: Ölçülen DirençI: Uygulanan Akım Sabit Dirençler İle(23 ± 2) ºC hava ortamında4 uçlu ölçüm metodu |
| DC Direnç DC Direnç Ölçerler Mikroohmetre | 100 mΩ | 1 A ≤ I ≤ 5 A | % 0,2 | R: Ölçülen DirençI: Uygulanan Akım Sabit Dirençler İle(23 ± 2) ºC hava ortamında4 uçlu ölçüm metodu |
| DC Direnç DC Direnç Ölçerler Mikroohmetre | 1 Ω | I < 1,5 A | % 0,7 | R: Ölçülen DirençI: Uygulanan Akım Sabit Dirençler İle(23 ± 2) ºC hava ortamında4 uçlu ölçüm metodu |
| DC Direnç DC Direnç Ölçerler Mikroohmetre | 100 Ω | I < 10 mA | % 0,004 | R: Ölçülen DirençI: Uygulanan Akım Sabit Dirençler İle(23 ± 2) ºC hava ortamında4 uçlu ölçüm metodu |
| DC Direnç DC Direnç Ölçerler Mikroohmetre | 1 kΩ | I < 1,5 mA | % 0,01 | R: Ölçülen DirençI: Uygulanan Akım Sabit Dirençler İle(23 ± 2) ºC hava ortamında4 uçlu ölçüm metodu |
| DC Direnç DC Direnç Ölçerler Yalıtım Test Cihazı | 10 kΩ ≤ R < 100 kΩ | Vmax < 50 V | 4·10-3 · R – 1·10-3 · R | R: Ölçülen DirençVmax: Uygulanan Gerilim İzolasyon Direnç Kalibratörü İle(23 ± 2) ºC hava ortamında2 uçlu ölçüm metodu |
| DC Direnç DC Direnç Ölçerler Yalıtım Test Cihazı | 100 kΩ ≤ R < 1 MΩ | Vmax < 250 V | 8·10-4 · R – 6·10-4 · R | R: Ölçülen DirençVmax: Uygulanan Gerilim İzolasyon Direnç Kalibratörü İle(23 ± 2) ºC hava ortamında2 uçlu ölçüm metodu |
| DC Direnç DC Direnç Ölçerler Yalıtım Test Cihazı | 1 MΩ ≤ R < 10 MΩ | Vmax < 1 kV | 3·10-3 · R – 1·10-3 · R | R: Ölçülen DirençVmax: Uygulanan Gerilim İzolasyon Direnç Kalibratörü İle(23 ± 2) ºC hava ortamında2 uçlu ölçüm metodu |
| DC Direnç DC Direnç Ölçerler Yalıtım Test Cihazı | 10 MΩ ≤ R < 100 MΩ | Vmax < 5 kV | 1,5·10-3 · R – 1,2·10-3 · R | R: Ölçülen DirençVmax: Uygulanan Gerilim İzolasyon Direnç Kalibratörü İle(23 ± 2) ºC hava ortamında2 uçlu ölçüm metodu |
| DC Direnç DC Direnç Ölçerler Yalıtım Test Cihazı | 100 MΩ ≤ R < 500 MΩ | Vmax < 10 kV | 2·10-2 · R – 2,3·10-3 · R | R: Ölçülen DirençVmax: Uygulanan Gerilim İzolasyon Direnç Kalibratörü İle(23 ± 2) ºC hava ortamında2 uçlu ölçüm metodu |
| DC Direnç DC Direnç Ölçerler Yalıtım Test Cihazı | 500 MΩ ≤ R < 1 GΩ | Vmax < 10 kV | 2,1·10-3 · R – 3,3·10-3 · R | R: Ölçülen DirençVmax: Uygulanan Gerilim İzolasyon Direnç Kalibratörü İle(23 ± 2) ºC hava ortamında2 uçlu ölçüm metodu |
| DC Direnç DC Direnç Ölçerler Yalıtım Test Cihazı | 1 GΩ ≤ R < 10 GΩ | Vmax < 10 kV | 7,8·10-3 · R – 5·10-3 · R | R: Ölçülen DirençVmax: Uygulanan Gerilim İzolasyon Direnç Kalibratörü İle(23 ± 2) ºC hava ortamında2 uçlu ölçüm metodu |
| DC Direnç DC Direnç Ölçerler Yalıtım Test Cihazı | 10 GΩ ≤ R < 20 GΩ | Vmax < 10 kV | 2,7·10-2 · R | R: Ölçülen DirençVmax: Uygulanan Gerilim İzolasyon Direnç Kalibratörü İle(23 ± 2) ºC hava ortamında2 uçlu ölçüm metodu |
| DC Direnç DC Direnç Ölçerler Yalıtım Test Cihazı | 20 GΩ ≤ R < 100 GΩ | Vmax < 10 kV | 2,8·10-2 · R – 2,7·10-2 · R | R: Ölçülen DirençVmax: Uygulanan Gerilim İzolasyon Direnç Kalibratörü İle(23 ± 2) ºC hava ortamında2 uçlu ölçüm metodu |
| DC Direnç DC Direnç Ölçerler Yalıtım Test Cihazı | 100 GΩ ≤ R < 300 GΩ | Vmax < 10 kV | 5,3·10-2 · R | R: Ölçülen DirençVmax: Uygulanan Gerilim İzolasyon Direnç Kalibratörü İle(23 ± 2) ºC hava ortamında2 uçlu ölçüm metodu |
| DC Direnç DC Direnç Ölçerler Yalıtım Test Cihazı | 300 GΩ ≤ R ≤ 1 TΩ | Vmax < 10 kV | 1,3·10-1 · R | R: Ölçülen DirençVmax: Uygulanan Gerilim İzolasyon Direnç Kalibratörü İle(23 ± 2) ºC hava ortamında2 uçlu ölçüm metodu |
| AC Gerilim AC Gerilim Kaynakları (<1100 V) AC Gerilim Kaynak ve Ölçüm Cihazları | 1 mV ≤ U ≤ 100 mV | 50 Hz ≤ f < 1 kHz | 1,3·10-2 · U – 1,7·10-4 · U | U: Ölçülen Gerilimf: Frekans Multimetre ile doğrudan ölçüm |
| AC Gerilim AC Gerilim Kaynakları (<1100 V) AC Gerilim Kaynak ve Ölçüm Cihazları | 1 mV ≤ U ≤ 100 mV | 1 kHz ≤ f ≤ 20 kHz | 1,1·10-2 · U – 2,4·10-4 · U | U: Ölçülen Gerilimf: Frekans Multimetre ile doğrudan ölçüm |
| AC Gerilim AC Gerilim Kaynakları (<1100 V) AC Gerilim Kaynak ve Ölçüm Cihazları | 100 mV < U ≤ 1 V | 50 Hz ≤ f < 1 kHz | 5,9·10-4 · U – 1,4·10-4 · U | U: Ölçülen Gerilimf: Frekans Multimetre ile doğrudan ölçüm |
| AC Gerilim AC Gerilim Kaynakları (<1100 V) AC Gerilim Kaynak ve Ölçüm Cihazları | 100 mV < U ≤ 1 V | 1 kHz ≤ f < 20 kHz | 6,9·10-4 · U – 2,1·10-4 · U | U: Ölçülen Gerilimf: Frekans Multimetre ile doğrudan ölçüm |
| AC Gerilim AC Gerilim Kaynakları (<1100 V) AC Gerilim Kaynak ve Ölçüm Cihazları | 100 mV < U ≤ 1 V | 20 kHz ≤ f < 50 kHz | 9,3·10-4 · U – 4·10-4 · U | U: Ölçülen Gerilimf: Frekans Multimetre ile doğrudan ölçüm |
| AC Gerilim AC Gerilim Kaynakları (<1100 V) AC Gerilim Kaynak ve Ölçüm Cihazları | 100 mV < U ≤ 1 V | 50 kHz ≤ f <100 kHz | 1,8·10-3 · U – 1,1·10-3 · U | U: Ölçülen Gerilimf: Frekans Multimetre ile doğrudan ölçüm |
| AC Gerilim AC Gerilim Kaynakları (<1100 V) AC Gerilim Kaynak ve Ölçüm Cihazları | 100 mV < U ≤ 1 V | 100 kHz ≤ f ≤ 500 kHz | 6·10-3 · U – 1,2·10-2 · U | U: Ölçülen Gerilimf: Frekans Multimetre ile doğrudan ölçüm |
| AC Gerilim AC Gerilim Kaynakları (<1100 V) AC Gerilim Kaynak ve Ölçüm Cihazları | 1 V < U ≤ 10 V | 50 Hz ≤ f < 1 kHz | 5,9·10-4 · U – 1,4·10-4 · U | U: Ölçülen Gerilimf: Frekans Multimetre ile doğrudan ölçüm |
| AC Gerilim AC Gerilim Kaynakları (<1100 V) AC Gerilim Kaynak ve Ölçüm Cihazları | 1 V < U ≤ 10 V | 1 kHz ≤ f < 20 kHz | 6,9·10-4 · U – 2,1·10-4 · U | U: Ölçülen Gerilimf: Frekans Multimetre ile doğrudan ölçüm |
| AC Gerilim AC Gerilim Kaynakları (<1100 V) AC Gerilim Kaynak ve Ölçüm Cihazları | 1 V < U ≤ 10 V | 20 kHz ≤ f < 50 kHz | 9,3·10-4 · U – 4·10-4 · U | U: Ölçülen Gerilimf: Frekans Multimetre ile doğrudan ölçüm |
| AC Gerilim AC Gerilim Kaynakları (<1100 V) AC Gerilim Kaynak ve Ölçüm Cihazları | 1 V < U ≤ 10 V | 50 kHz ≤ f <100 kHz | 1,7·10-3 · U – 1,1·10-3 · U | U: Ölçülen Gerilimf: Frekans Multimetre ile doğrudan ölçüm |
| AC Gerilim AC Gerilim Kaynakları (<1100 V) AC Gerilim Kaynak ve Ölçüm Cihazları | 1 V < U ≤ 10 V | 100 kHz≤ f ≤ 500 kHz | 5,8·10-3 · U – 1,2·10-2 · U | U: Ölçülen Gerilimf: Frekans Multimetre ile doğrudan ölçüm |
| AC Gerilim AC Gerilim Kaynakları (<1100 V) AC Gerilim Kaynak ve Ölçüm Cihazları | 10 V < U ≤ 100 V | 50 Hz ≤ f < 1 kHz | 8,6·10-4 · U – 2,8·10-4 · U | U: Ölçülen Gerilimf: Frekans Multimetre ile doğrudan ölçüm |
| AC Gerilim AC Gerilim Kaynakları (<1100 V) AC Gerilim Kaynak ve Ölçüm Cihazları | 10 V < U ≤ 100 V | 1 kHz ≤ f < 20 kHz | 8,6·10-4 · U – 2,8·10-4 · U | U: Ölçülen Gerilimf: Frekans Multimetre ile doğrudan ölçüm |
| AC Gerilim AC Gerilim Kaynakları (<1100 V) AC Gerilim Kaynak ve Ölçüm Cihazları | 10 V < U ≤ 100 V | 20 kHz ≤ f < 50 kHz | 1,1·10-3 · U – 4,8·10-4 · U | U: Ölçülen Gerilimf: Frekans Multimetre ile doğrudan ölçüm |
| AC Gerilim AC Gerilim Kaynakları (<1100 V) AC Gerilim Kaynak ve Ölçüm Cihazları | 100 V < U ≤ 1000 V | 50 Hz ≤ f < 1 kHz | 1,3·10-3 · U – 7,4·10-4 · U | U: Ölçülen Gerilimf: Frekans Multimetre ile doğrudan ölçüm |
| AC Gerilim AC Gerilim Kaynakları (<1100 V) AC Gerilim Kaynak ve Ölçüm Cihazları | 100 V < U ≤ 1000 V | 1 kHz ≤ f ≤ 20 kHz | 1,4·10-3 · U – 7,5·10-4 · U | U: Ölçülen Gerilimf: Frekans Multimetre ile doğrudan ölçüm |
| AC Yüksek Gerilim AC Yüksek Gerilim Kaynakları | 1 kV ≤ U ≤ 100 kV | 50 Hz | % 0,75 | IEC 60060-2IEC 60060-3Laboratuvar veYerinde |
| AC Yüksek Gerilim AC Yüksek Gerilim Kaynakları | 1 kV ≤ U ≤ 85 kV | AC0,01 Hz ≤ f ≤ 0,1 Hz | % 0,9 | VLF ACKaynaklarıIEC 60060-2IEC 60060-3Laboratuvar veYerinde |
| AC Yüksek Gerilim AC Yüksek Gerilim Ölçerler AC Yüksek Gerilim Ölçüm Sistemi (Dirençsel ve Kapasitif Bölücü) | 1 kV≤ U ≤ 28 kV | 50 Hz | % 0,75 | IEC 60060-2IEC 60060-3Laboratuvar veYerinde |
| AC Akım AC Akım Ölçerler | 100 μA ≤ I ≤ 1 mA | 50 Hz ≤ f < 1 kHz | 1,2·10-3 · I – 1·10-3 · I | I: Ölçülen Akımf: Frekans Kalibratör ile doğrudan ölçüm |
| AC Akım AC Akım Ölçerler | 100 μA ≤ I ≤ 1 mA | 1 kHz ≤ f ≤ 5 kHz | 1,1·10-3 · I | I: Ölçülen Akımf: Frekans Kalibratör ile doğrudan ölçüm |
| AC Akım AC Akım Ölçerler | 1 mA < I ≤ 10 mA | 50 Hz ≤ f < 1 kHz | 1·10-3 · I – 7·10-4 · I | I: Ölçülen Akımf: Frekans Kalibratör ile doğrudan ölçüm |
| AC Akım AC Akım Ölçerler | 1 mA < I ≤ 10 mA | 1 kHz ≤ f ≤ 5 kHz | 3,7·10-3 · I – 1,1·10-3 · I | I: Ölçülen Akımf: Frekans Kalibratör ile doğrudan ölçüm |
| AC Akım AC Akım Ölçerler | 10 mA < I ≤ 100 mA | 50 Hz ≤ f < 1 kHz | 1·10-3 · I – 7·10-4 · I | I: Ölçülen Akımf: Frekans Kalibratör ile doğrudan ölçüm |
| AC Akım AC Akım Ölçerler | 10 mA < I ≤ 100 mA | 1 kHz ≤ f ≤ 5 kHz | 3,7·10-3 · I – 1·10-3 · I | I: Ölçülen Akımf: Frekans Kalibratör ile doğrudan ölçüm |
| AC Akım AC Akım Ölçerler | 100 mA < I ≤ 1 A | 50 Hz ≤ f < 1 kHz | 1·10-3 · I – 1,6·10-3 · I | I: Ölçülen Akımf: Frekans Kalibratör ile doğrudan ölçüm |
| AC Akım AC Akım Ölçerler | 100 mA < I ≤ 1 A | 1 kHz ≤ f ≤ 5 kHz | 5,9·10-3 · I – 3,9·10-3 · I | I: Ölçülen Akımf: Frekans Kalibratör ile doğrudan ölçüm |
| AC Akım AC Akım Ölçerler | 1 A < I ≤ 10 A | 50 Hz ≤ f ≤ 1 kHz | 2,2·10-3 · I | I: Ölçülen Akımf: Frekans Kalibratör ile doğrudan ölçüm |
| AC Akım AC Akım Ölçerler | 10 A < I ≤ 30 A | 50 Hz ≤ f ≤ 1 kHz | 2,2·10-3 · I – 3,5·10-3 · I | I: Ölçülen Akımf: Frekans Kalibratör ile doğrudan ölçüm |
| AC Akım AC Akım Ölçerler | 30 A < I ≤ 1000 A | 50 Hz | 3,5·10-3 · I – 5,2·10-3 · I | I: Ölçülen Akımf: Frekans Kalibratör ve 50 Tur Akım Bobini ile doğrudan ölçüm |
| AC Akım AC Akım Kaynakları AC Akım <100 A | 100 μA < I ≤ 1 mA | 50 Hz ≤ f < 1 kHz | 1,2·10-3 · I – 7·10-4 · I | I: Uygulanan Akımf: Frekans Multimetre ile doğrudan ölçüm |
| AC Akım AC Akım Kaynakları AC Akım <100 A | 100 μA < I ≤ 1 mA | 1 kHz ≤ f ≤ 5 kHz | 3,7·10-3 · I – 1,1·10-3 · I | I: Uygulanan Akımf: Frekans Multimetre ile doğrudan ölçüm |
| AC Akım AC Akım Kaynakları AC Akım <100 A | 1 mA < I ≤ 10 mA | 50 Hz ≤ f < 1 kHz | 1·10-3 · I – 7·10-4 · I | I: Uygulanan Akımf: Frekans Multimetre ile doğrudan ölçüm |
| AC Akım AC Akım Kaynakları AC Akım <100 A | 1 mA < I ≤ 10 mA | 1 kHz ≤ f ≤ 5 kHz | 3,8·10-3 · I – 1,1·10-3 · I | I: Uygulanan Akımf: Frekans Multimetre ile doğrudan ölçüm |
| AC Akım AC Akım Kaynakları AC Akım <100 A | 10 mA < I ≤ 100 mA | 50 Hz ≤ f < 1 kHz | 1·10-3 · I – 7·10-4 · I | I: Uygulanan Akımf: Frekans Multimetre ile doğrudan ölçüm |
| AC Akım AC Akım Kaynakları AC Akım <100 A | 10 mA < I ≤ 100 mA | 1 kHz ≤ f ≤ 5 kHz | 3,7·10-3 · I – 1·10-3 · I | I: Uygulanan Akımf: Frekans Multimetre ile doğrudan ölçüm |
| AC Akım AC Akım Kaynakları AC Akım <100 A | 100 mA < I ≤ 1 A | 50 Hz ≤ f < 1 kHz | 1·10-3 · I – 1,5·10-3 · I | I: Uygulanan Akımf: Frekans Multimetre ile doğrudan ölçüm |
| AC Akım AC Akım Kaynakları AC Akım <100 A | 100 mA < I ≤ 1 A | 1 kHz ≤ f ≤ 5 kHz | 5,9·10-3 · I – 3,9·10-3 · I | I: Uygulanan Akımf: Frekans Multimetre ile doğrudan ölçüm |
| AC Akım AC Akım Kaynakları AC Akım <100 A | 1 A < I ≤ 120 A | f = 50 Hz | 1,2·10-4 · I | I: Uygulanan Akımf: Frekans ZERA Com3003 ile doğrudan ölçüm |
| AC Güç ve Enerji Aktif Güç: Üç Faz | 0 W ≤ P ≤ 36 kW | Gerilim:40 V ≤ U ≤ 300 VAkım:5 mA ≤ I ≤ 120 AGüç Faktörü:(1-0) i/kFrekans: 50 Hz | 0,12 mW / (V·A) | Karşılaştırma Metodu Laboratuvar ve Yerinde |
| AC Güç ve Enerji Reaktif Güç: Üç Faz | 0 VAR ≤ Q ≤ 36 kVAR | Gerilim:40 V ≤ U ≤ 300 VAkım:5 mA ≤ I ≤ 120 AGüç Faktörü:(1-0)i/kFrekans: 50 Hz | 0,12 mVAR / (V·A) | Karşılaştırma Metodu Laboratuvar ve Yerinde |
| AC Güç ve Enerji Aktif Enerji : Üç Faz | 0,05 W·s ≤ Ea ≤ 10,8·106 kW·s | Gerilim:40 V≤ U ≤ 300 VAkım:5 mA ≤ I ≤ 120 AGüç Faktörü: (1- 0.25)i/kFrekans:50 HzÖlçüm Zamanı: (1-300)sn | 0,16 mW·h / (V·A·h) | Karşılaştırma Metodu Laboratuvar ve Yerinde |
| AC Güç ve Enerji Reaktif Enerji : Üç Faz | 0,05 VAR·s ≤ Er ≤ 10,8·106 kVAR·s | Gerilim:40 V ≤ U ≤ 300 VAkım:5 mA ≤ I ≤ 120 AGüç Faktörü: (1- 0.25)i/kFrekans: 50 HzÖlçüm Zamanı: (1-300)sn | 0,16 mVAR·h / (V·A·h) | Karşılaştırma Metodu Laboratuvar ve Yerinde |
| AC Güç ve Enerji Aktif Güç: Tek Faz Güç Ölçer | 0 mW ≤ P ≤ 2,4 kW | Gerilim:0,2 V ≤ U ≤ 240 VAkım:2 mA ≤ I ≤10 AGüç Faktörü: (1-0) i/kFrekans: 20 ≤ f ≤ 400 Hz | 2,5 mW / (V·A) | P: Uygulanan Güçf: Frekans Kalibratör ile |
| AC Güç ve Enerji Aktif Güç: Tek Faz Güç Ölçer | 0 kW ≤ P ≤ 120 kW | Gerilim:4,8 V ≤ U ≤ 240 VAkım:10 A ≤ I ≤ 500 AGüç Faktörü: (1-0) i/kFrekans: 20 ≤ f ≤ 400 Hz | 8,4 mW / (V·A) – 5 mW / (V·A) | P: Uygulanan Güçf: Frekans Kalibratör ve 50 tur Akım Bobini ile |
| AC Direnç AC Direnç Ölçerler | 0,1 Ω | En Yüksek Test Akımı25 A AC50 Hz | 1,7 mΩ | Sabit AC Dirençler ile 4 Telli Ölçüm |
| AC Direnç AC Direnç Ölçerler | 0,5 Ω | En Yüksek Test Akımı25 A AC50 Hz | 2,5 mΩ | Sabit AC Dirençler ile 4 Telli Ölçüm |
| AC Direnç AC Direnç Ölçerler | 1,2 Ω | En Yüksek Test Akımı25 A AC50 Hz | 8,0 mΩ | Sabit AC Dirençler ile 4 Telli Ölçüm |
| AC Direnç AC Direnç Ölçerler | 1,8 Ω | En Yüksek Test Akımı25 A AC50 Hz | 0,017 Ω | Sabit AC Dirençler ile 4 Telli Ölçüm |
| AC Direnç AC Direnç Ölçerler | 5 Ω | En Yüksek Test Akımı25 A AC50 Hz | 0,03 Ω | Sabit AC Dirençler ile 4 Telli Ölçüm |
| AC Direnç AC Direnç Ölçerler | 19 Ω | En Yüksek Test Akımı25 A AC50 Hz | 0,10 Ω | Sabit AC Dirençler ile 4 Telli Ölçüm |
| AC Direnç AC Direnç Ölçerler | 90 Ω | En Yüksek Test Akımı25 A AC50 Hz | 0,25 Ω | Sabit AC Dirençler ile 4 Telli Ölçüm |
| AC Direnç AC Direnç Ölçerler Toprak Direnci Ölçerler | 1 Ω | 50 Hz ≤ f ≤ 500 Hz | 0,004 Ω | f: Frekans Karşılaştırma Metodu2 ve 3 Kutuplu Ölçüm |
| AC Direnç AC Direnç Ölçerler Toprak Direnci Ölçerler | 2 Ω | 50 Hz ≤ f ≤ 500 Hz | 0,009 Ω | f: Frekans Karşılaştırma Metodu2 ve 3 Kutuplu Ölçüm |
| AC Direnç AC Direnç Ölçerler Toprak Direnci Ölçerler | 10 Ω | 50 Hz ≤ f ≤ 500 Hz | 0,04 Ω | f: Frekans Karşılaştırma Metodu2 ve 3 Kutuplu Ölçüm |
| AC Direnç AC Direnç Ölçerler Toprak Direnci Ölçerler | 19 Ω | 50 Hz ≤ f ≤ 500 Hz | 0,09 Ω | f: Frekans Karşılaştırma Metodu2 ve 3 Kutuplu Ölçüm |
| AC Direnç AC Direnç Ölçerler Toprak Direnci Ölçerler | 100 Ω | 50 Hz ≤ f ≤ 500 Hz | 0,32 Ω | f: Frekans Karşılaştırma Metodu2 ve 3 Kutuplu Ölçüm |
| AC Direnç AC Direnç Ölçerler Toprak Direnci Ölçerler | 190 Ω | 50 Hz ≤ f ≤ 500 Hz | 0,81 Ω | f: Frekans Karşılaştırma Metodu2 ve 3 Kutuplu Ölçüm |
| AC Direnç AC Direnç Ölçerler Toprak Direnci Ölçerler | 1 kΩ | 50 Hz ≤ f ≤ 500 Hz | 0,001 kΩ | f: Frekans Karşılaştırma Metodu2 ve 3 Kutuplu Ölçüm |
| AC Direnç AC Direnç Ölçerler Toprak Direnci Ölçerler | 1,9 kΩ | 50 Hz ≤ f ≤ 500 Hz | 0,003 kΩ | f: Frekans Karşılaştırma Metodu2 ve 3 Kutuplu Ölçüm |
| AC Direnç AC Direnç Ölçerler Toprak Direnci Ölçerler | 10 kΩ | 50 Hz ≤ f ≤ 500 Hz | 0,01 kΩ | f: Frekans Karşılaştırma Metodu2 ve 3 Kutuplu Ölçüm |
| AC Direnç AC Direnç Ölçerler Toprak Direnci Ölçerler | 19 kΩ | 50 Hz ≤ f ≤ 500 Hz | 0,02 kΩ | f: Frekans Karşılaştırma Metodu2 ve 3 Kutuplu Ölçüm |
| AC Direnç AC Direnç Ölçerler Toprak Direnci Ölçerler | 23 kΩ | 50 Hz ≤ f ≤ 500 Hz | 0,02 kΩ | f: Frekans Karşılaştırma Metodu2 ve 3 Kutuplu Ölçüm |
| AC Direnç AC Direnç Ölçerler Gerçel Bileşen | 0 Ω | AC 50 Hz | 0,04 Ω | Karşılaştırma Metodu Hat ve Döngü Empedansı Ölçerler |
| AC Direnç AC Direnç Ölçerler Gerçel Bileşen | 1 Ω | AC 50 Hz | 0,03 Ω | Karşılaştırma Metodu Hat ve Döngü Empedansı Ölçerler |
| AC Direnç AC Direnç Ölçerler Gerçel Bileşen | 10 Ω | AC 50 Hz | 0,04 Ω | Karşılaştırma Metodu Hat ve Döngü Empedansı Ölçerler |
| AC Direnç AC Direnç Ölçerler Gerçel Bileşen | 100 Ω | AC 50 Hz | 0,4 Ω | Karşılaştırma Metodu Hat ve Döngü Empedansı Ölçerler |
| AC Direnç AC Direnç Ölçerler Gerçel Bileşen | 1000 Ω | AC 50 Hz | 1 Ω | Karşılaştırma Metodu Hat ve Döngü Empedansı Ölçerler |
| AC Gerilim Oranı AC Gerilim Oranları – Gerçel Bileşen | Oran1:1 | Test Voltajı10 V ≤ U ≤ 100 V AC50 Hz | % 0,03 | Transformatör Sargı Oranı Kalibratörü ile |
| AC Gerilim Oranı AC Gerilim Oranları – Gerçel Bileşen | Oran1:10 | Test Voltajı10 V ≤ U ≤ 100 V AC50 Hz | % 0,03 | Transformatör Sargı Oranı Kalibratörü ile |
| AC Gerilim Oranı AC Gerilim Oranları – Gerçel Bileşen | Oran1:100 | Test Voltajı10 V ≤ U ≤ 100 V AC50 Hz | % 0,03 | Transformatör Sargı Oranı Kalibratörü ile |
| AC Gerilim Oranı AC Gerilim Oranları – Gerçel Bileşen | Oran1:1000 | Test Voltajı10 V ≤ U ≤ 100 V AC50 Hz | % 0,03 | Transformatör Sargı Oranı Kalibratörü ile |
| AC Gerilim Oranı AC Gerilim Oranları – Gerçel Bileşen | Oran1:10000 | Test Voltajı10 V ≤ U ≤ 100 V AC50 Hz | % 0,03 | Transformatör Sargı Oranı Kalibratörü ile |
| Kapasitans Kapasitans Ölçerler | 1 nF ≤ C < 10 nF | f= 1 kHz | 9·10-2 · C – 1,2·10-2 · C | C: Uygulanan Kapasitansf: Frekans Kalibratör ile doğrudan ölçüm |
| Kapasitans Kapasitans Ölçerler | 10 nF ≤ C < 100 nF | 100 Hz ≤ f ≤ 1 kHz | 1,2·10-2 · C – 7,6·10-3 · C | C: Uygulanan Kapasitansf: Frekans Kalibratör ile doğrudan ölçüm |
| Kapasitans Kapasitans Ölçerler | 100 nF ≤ C < 1 μF | 100 Hz ≤ f ≤ 500 Hz | 7,6·10-3 · C – 2·10-2 · C | C: Uygulanan Kapasitansf: Frekans Kalibratör ile doğrudan ölçüm |
| Kapasitans Kapasitans Ölçerler | 1 μF ≤ C < 10 μF | DC ≤ f ≤ 100 Hz | 2,0·10-2 · C | C: Uygulanan Kapasitansf: Frekans Kalibratör ile doğrudan ölçüm |
| Kapasitans Kapasitans Ölçerler | 10 μF ≤ C ≤ 100 μF | DC ≤ f ≤ 100 Hz | 2,5·10-2 · C | C: Uygulanan Kapasitansf: Frekans Kalibratör ile doğrudan ölçüm |
| Kapasitans Kapasitans Ölçerler Yüksek Gerilim Kapasitansı | 1000 pF | 1 kV ≤ U ≤ 12 kV rmsAC 50 Hz | 4 pF | U : Uygulanan Gerilim |
| Kapasitans Kapasitans Ölçerler Yüksek Gerilim Kapasitansı Tan delta Ölçüm Cihazı | 5 ·10-6 – 0,05 | 1 kV ≤ U ≤ 12 kV rmsAC 50 Hz | 6·10-4 | U : Uygulanan Gerilim |
| AC Gerilim AC Gerilim Kaynakları AC Gerilim (<1100 V) AC Gerilim Kaynak ve Ölçüm Cihazları | 10 V < U ≤ 100 V | 50 kHz ≤ f ≤ 100 kHz | 2,6·10⁻³ · U – 1,6·10⁻³ · U | U: Gerilimf: Frekans Multimetre ve Kalibratör ile doğrudan ölçüm |
Kısaltmalar
A: Askıda
GÇ: Geri çekme
| Zaman ve Frekans | ||||||
| Ölçüm Büyüklüğü / Kalibre Edilen Cihazlar | Ölçüm Aralığı | Ölçüm Şartları | Genişletilmiş Ölçüm Belirsizliği (k=2) | Açıklamalar / Kalibrasyon Metodu | ||
|---|---|---|---|---|---|---|
| Zaman Aralığı Zaman Aralığı Ölçerler Elektriksel Boşalma | 1,00 sn | 230 V ACNominal DeşarjC Değeri 1μF50 Hz | 0,13 sn | Referans CihazMETREL CS 2173Deşarj Simülatörü | ||
| Zaman Aralığı Zaman Aralığı Ölçerler Elektriksel Boşalma | 2,00 s. | 230 V ACNominal DeşarjC Değeri 1μF50 Hz | 0,13 sn | Referans CihazMETREL CS 2173Deşarj Simülatörü | ||
| Zaman Aralığı Zaman Aralığı Ölçerler Elektriksel Boşalma | 2,70 s. | 230 V ACNominal DeşarjC Değeri 1μF50 Hz | 0,13 sn | Referans CihazMETREL CS 2173Deşarj Simülatörü | ||
| Zaman Aralığı Zaman Aralığı Ölçerler Elektriksel Boşalma | 3,00 s. | 230 V ACNominal DeşarjC Değeri 1μF50 Hz | 0,13 sn | Referans CihazMETREL CS 2173Deşarj Simülatörü | ||
| Zaman Aralığı Zaman Aralığı Ölçerler Elektriksel Boşalma | 5,00 s. | 230 V ACNominal DeşarjC Değeri 1μF50 Hz | 0,13 sn | Referans CihazMETREL CS 2173Deşarj Simülatörü | ||
| Zaman Aralığı Zaman Aralığı Ölçerler Elektriksel Boşalma | 5,30 s. | 230 V ACNominal DeşarjC Değeri 1μF50 Hz | 0,13 sn | Referans CihazMETREL CS 2173Deşarj Simülatörü | ||
| Zaman Aralığı Zaman Aralığı Ölçerler Zaman Farkı Ölçer | 1 ms ≤t≤200 ms | – | 0,06 ms | KarşılaştırmaMetoduKesici Açma-Kapama Zamanı Ölçerler | ||
| Zaman Aralığı Zaman Aralığı Ölçerler | 18,3 ms | I : 10mA – 300 mAAC 50 Hz | 0,4 ms | KarşılaştırmaMetodu Açma Zamanı Ölçerler I: Açma Akımı | ||
| Zaman Aralığı Zaman Aralığı Ölçerler | 31,6 ms | I : 10mA – 300 mAAC 50 Hz | 0,4 ms | KarşılaştırmaMetodu Açma Zamanı Ölçerler I: Açma Akımı | ||
| Zaman Aralığı Zaman Aralığı Ölçerler | 58,3 ms | I : 10mA – 300 mAAC 50 Hz | 0,4 ms | KarşılaştırmaMetodu Açma Zamanı Ölçerler I: Açma Akımı | ||
| Zaman Aralığı Zaman Aralığı Ölçerler | 111 ms | I : 10mA – 300 mAAC 50 Hz | 0,8 ms | KarşılaştırmaMetodu Açma Zamanı Ölçerler I: Açma Akımı | ||
| Zaman Aralığı Zaman Aralığı Ölçerler | 218 ms | I : 10mA – 300 mAAC 50 Hz | 0,7 ms | KarşılaştırmaMetodu Açma Zamanı Ölçerler I: Açma Akımı | ||
| Zaman Aralığı Zaman Aralığı Ölçerler | 431 ms | I : 10mA – 300 mAAC 50 Hz | 1,1 ms | KarşılaştırmaMetodu Açma Zamanı Ölçerler I: Açma Akımı | ||
| Zaman Aralığı Zaman Aralığı Ölçerler | 858 ms | I : 10mA – 300 mAAC 50 Hz | 0,8 ms | KarşılaştırmaMetodu Açma Zamanı Ölçerler I: Açma Akımı | ||
| Zaman Aralığı Zaman Aralığı Ölçerler | 1711 ms | I : 10mA – 300 mAAC 50 Hz | 1,1 ms | KarşılaştırmaMetodu Açma Zamanı Ölçerler I: Açma Akımı | ||
