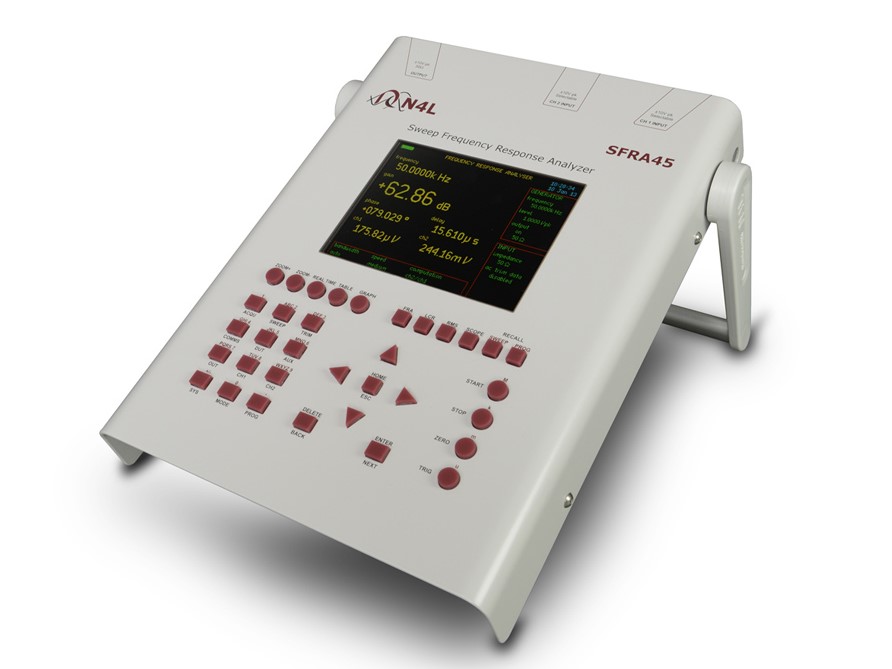

SFRA45 Tarama Frekans Tepkisi Analizörü
SFRA45, 5 Hz ila 45 MHz bant genişliğine sahip bir Tarama Frekans Tepkisi Analizörüdür. SFRA45, IEC60076-18 – Güç Transformatörleri Bölüm 18 – Frekans Ölçümü ile tamamen uyumlu olan SFRA (Tarama Frekans Tepkisi Analizi) alanı için tamamen taşınabilir bir çözüm sunar. cevap.

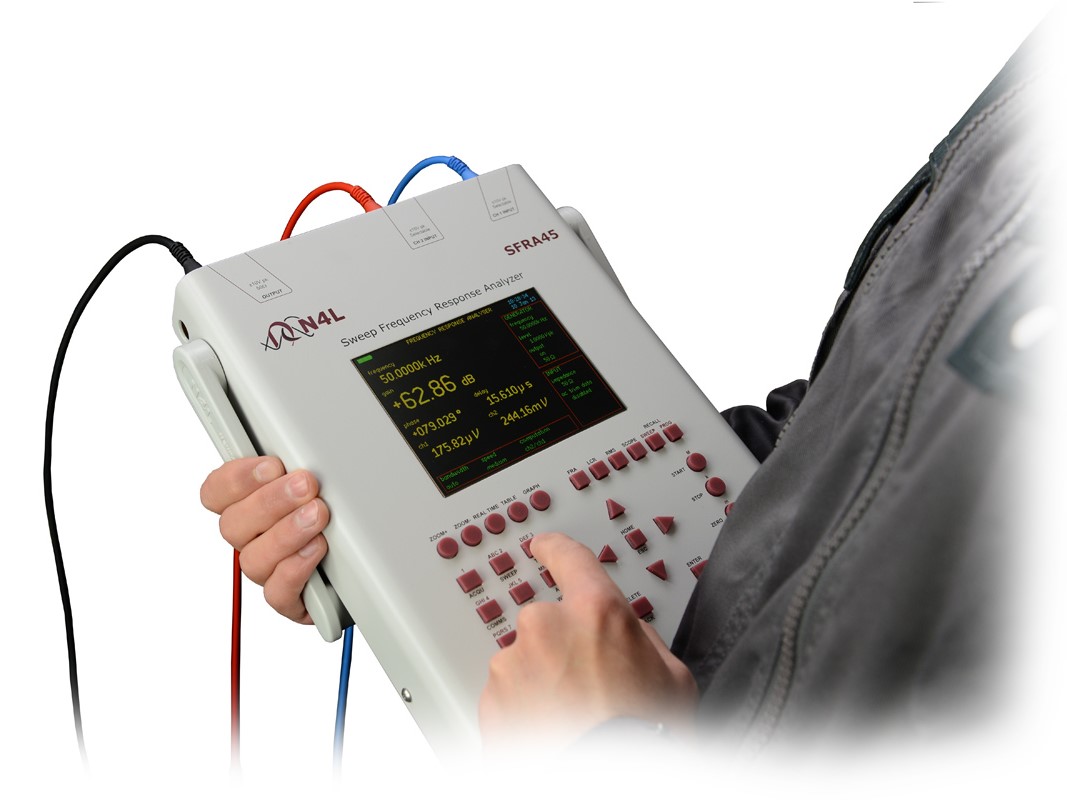

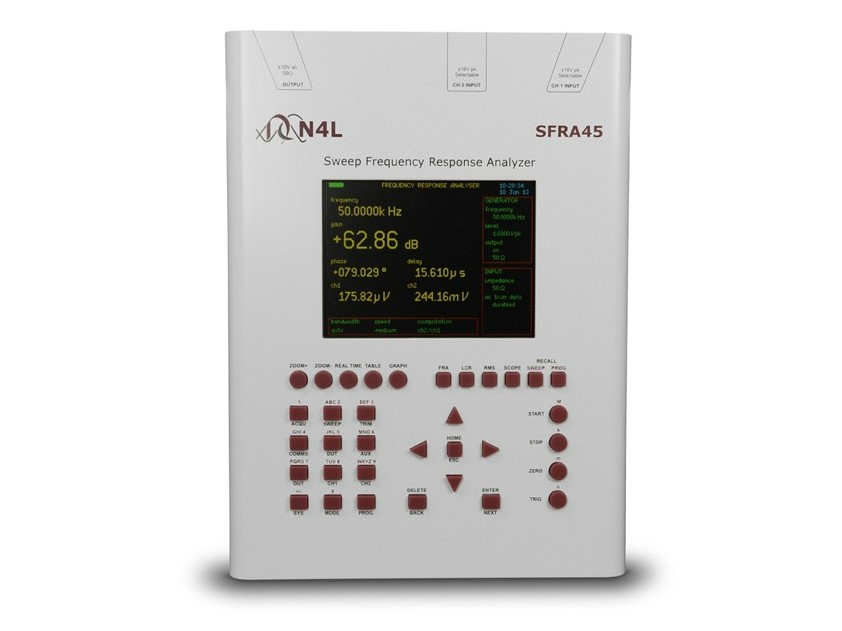

Dahili bir renkli LCD ekranın yanı sıra pille çalışan tablet tarzı enstrüman, PC Yazılımı ile veya PC Yazılımı olmadan kullanılabilir. Mevcut özel yazılım (SFRAComm), kullanıcının geçmiş trafo taramalarının geri çağrılabileceği ve analiz için mevcut taramalarla karşılaştırılabileceği veritabanları oluşturmasını sağlar. Bu, diğer tüm karşılaştırma tekniklerinin yanı sıra en yaygın süpürme frekansı yanıt analizi tekniği olan “Parmak İzi Karşılaştırması”nı gerçekleştirme yeteneği sunar.
SFRA’nın Gizemini Çözmek
Sweep Frequency Response Analyzer, güç trafosu hiçbir kusur ve arıza olmadan doğru bir şekilde oluşturulduğunda, bir güç trafosunun sargısına bir dizi frekans enjekte eder; söz konusu trafo tipinin ve sargının frekans tepkisi (Kazanç Vs Frekans) grafiği söz konusu transformatör belirli bir şekil sergilemelidir, bu “şekil” daha sonra transformatörlerin “parmak izi” haline gelir.
Transformatörün kullanım ömrü boyunca bu “parmak izi” transformatörün bozulmasını tespit etmek için kullanılabilir.
SFRA ne zaman yapılır?
SFRA’nın gerçekleştirildiği üç ana durum vardır.
1. Fabrika kalite kontrolünden sonra
2. Kısa devre testinden önce
3. Nakliye öncesi ve sonrası
4. Devam eden programlı bakım
| MEASUREMENT SPECIFICATION | |
|---|---|
| Frequency Response Analyser | |
| Measurement | Magnitude, Gain (CH1/CH2, CH2/CH1), Gain (dB), Offset Gain (dB), Phase (º) |
| Frequency Range | 5Hz – 45MHz |
| Gain Accuracy in dB | 0.02dB ‹ 50kHz 0.02dB + 0.05dB / MHz < 5MHz 0.1dB + 0.04dB / MHz < 45MHz |
| Phase Accuracy | 0.025º < 10kHz 0.07º + 0.0009º / kHz < 5MHz 5.05º + 0.0001º / kHz < 45MHz |
| Frequency Source | Generator |
| Measurement | Real Time DFT, no missing data |
| Speed | Up to 100 readings per second |
| Filter | Selectable from 0.2 seconds |
| Resolution | 5 or 6 digits |
| Input Impedance | 50 Ohm or 1M Ohm High Impedance (Selectable) |
| Dynamic Range | 120dB |
| L C R Meter | |
| Functions | L,C,R (AC), Q, Tan Delta, Impedance, Phase – Series or Parallel Circuit |
| Frequency Range | 5Hz to 5MHz |
| Current Shunt | 50R Internal or External |
| Ranges | Inductance Capacitance Resistance |
| Basic Accuracy | 0.5% + 2%/MHz |
| Sweep Capability | All AC functions |
| Impedance Range | 100m Ohm to 100K ohm |
| True RMS Voltmeter | |
| Channels | 2 (Ground Referenced) |
| Frequency Range | 5Hz to 5MHz |
| Measurement | AC, RMS, PEAK, CF, SURGE, dBm |
| Basic Accuracy (AC) | 0.05% range + 0.05% reading + 0.1mV < 1kHz 0.15% range + 0.15% reading + 0.1mV < 10kHz 0.5% range + 0.5% reading + 0.025%/kHz + 0.4mV < 5MHz |
| Signal Generator | |
| Type | Direct Digital Synthesis , Single Frequency or Sweep |
| Frequency | 5Hz to 45MHz |
| Waveforms | Sine, Square, Triangle, Ramp, White Noise |
| Accuracy | Frequency 5ppm over all temperature range Amplitude ±5% < 10MHz Amplitude ±10% < 45MHz |
| Impedance | 50 Ohm ± 2% |
| Scaling | 1 x 10^-9 to 1 x 10^9 |
| Output Level | 50mVpk to 10Vpk |
| INPUT RANGES | |
| Inputs | 2 x 10Vpk |
| Connectors | Ground referenced BNC |
| Coupling | AC |
| Max Input | 10Vpk from Earth |
| Input Ranges | Peak ranging 1mV, 3mV, 10mV, 30mV, 100mV, 300mV, 1V, 3V, 10V |
| Scaling | 1 x 10^-9 to 1 x 10^9 |
| Ranging | Full auto, Up only or Manual |
| Input Impedance | 50 Ohm or 1M Ohm High Impedance Selectable |

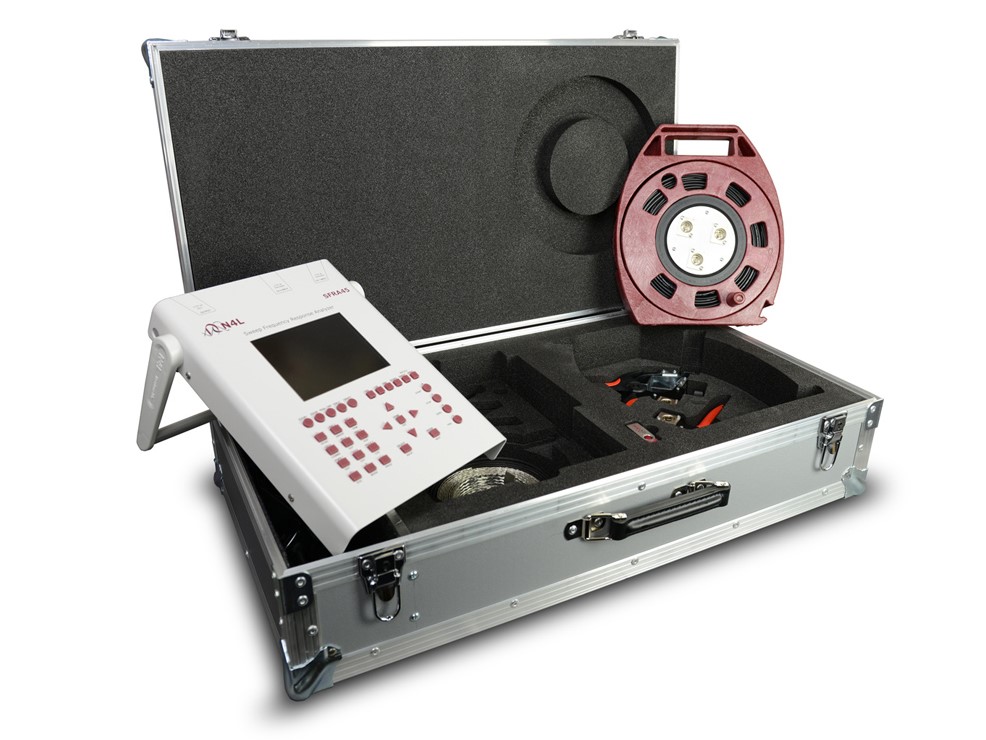

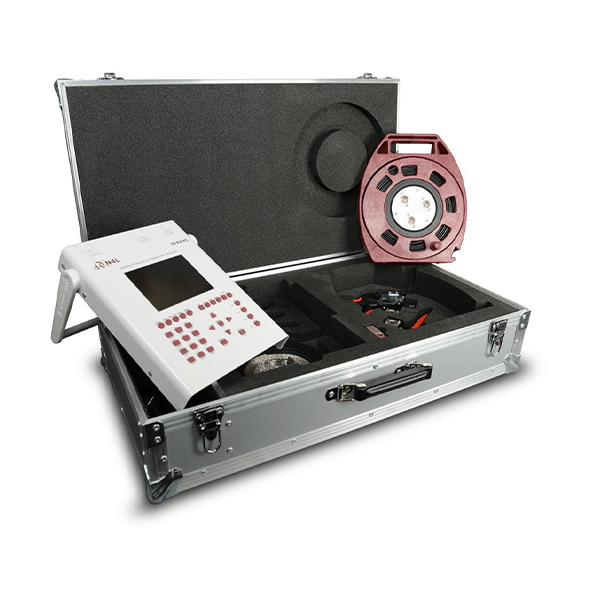

| ACCESSORIES AND PORTS | |
| Instrument Accessories | |
| Probes | 2 x Probes |
| Leads | 3 x BNC to BNC (Output, CH1, CH2), RS232, Power |
| Software | CommView, SFRAComm |
| Documentation | Calibration Certificate, User Manual |
| Newtons4th SFRA Transformer Connection System | |
| Bushing Clamps | 2 x Bushing Connection Clamps |
| BNC Cable Reel | N4L 18m Cable reel (Signal, CH1, CH2) |
| Earth Braid | 2 x 5 metre Earthing Braid |
| Earth Clamps | 2 |
| Spare Earth Braid | 2 x 500mm |
| USB Memory Stick | 2 GB |
| SYSTEM SPECIFICATIONS | |
| Sweep | |
| Functions | FRA, Impedance |
| Steps | Up to 2000 Steps |
| Window | From 50ms with no gap between each log |
| Memory | 1 GB Internal or External USB |
| General | |
| Display | 5.7″ 1/4VGA Colour high brightness backlit |
| Dimensions (Instrument) | 305H x 230W x 45D mm “Tablet Style” |
| Weight (Instrument) | 2.7Kg |
| Dimensions (Carry Case) | 760mm x 420mm x 150mm |
| Weight (Full system including case) | 14.9Kg |
| Program Stores | 100, Location 1 loaded upon power up |
| Sweep Stores | 2000, all parameters in any sweep function |
| Import Formats Supported | .txt .csv .xlm .sfra .pax |
| Export Formats Supported | .csv .xlm .xmlx |
| Remote Operation | Full Capability, Control and Data |
| Operating Temperature | -5 to 50ºC |
| Storage Temperature | -10 to 60ºC |
| Relative Humidity Range | 20 to 90% Non-Condensing |
| IP Protection of Inputs and Outputs | IP30 – CEI EN 60529 |
| Max Altitude | 2,000 Metres |
| Power Supply |
