Newtons4th Tam Uyumlu IEC61000 EMC Test Sistemleri (IEC61000-3-2, IEC61000-3-3, IEC61000-3-11, IEC61000-3-12, IEC61000-4-11, IEC61000-4-13, IEC61000-4-17, IEC61000 -4-29)

Newtons4th Tam Uyumlu IEC61000 EMC Test Sistemleri

(IEC61000-3-2, IEC61000-3-3, IEC61000-3-11, IEC61000-3-12, IEC61000-4-11, IEC61000-4-13, IEC61000-4-17, IEC61000 -4-29)

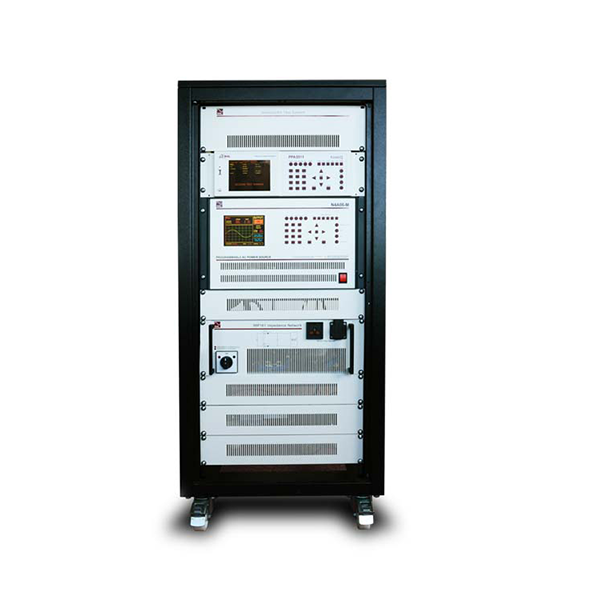

N4L’nin IEC61000 EMC test sistemleri serisi, EMC bağışıklık testi için eksiksiz bir anahtar teslimi çözüm sunar. N4A AC+DC Güç Kaynağı, PPA55x1 ve Empedans Ağlarının yanı sıra sezgisel EMC test yazılımının (IECSoft) birleşimi, basit, kullanışlı ve uyumlu bir test paketiyle sonuçlanır.

N4L, IEC61000-3-2, IEC61000-3-3, IEC61000-4-7 ve IEC61000-4-15’e akreditasyon sunan yerinde UKAS ISO17025 kalibrasyon laboratuvarına sahip dünyadaki* tek IEC61000 EMC test sistemi üreticisidir. Kalibrasyon ve izlenebilirlik, herhangi bir EMC test çözümünün hayati bir yönüdür ve N4L’nin UKAS Laboratuvarı aracılığıyla sağlanan kapsam kapsamlıdır. N4L’nin IEC61000-4-15 kalibrasyon prosedürü, IEC61000-4-15 Ek C’de ayrıntıları verilen tüm test protokolünü kapsadığı için özellikle dikkate değerdir. IEC61000-4-15 kapsamındaki belirli parametrelerin (d parametreleri genellikle kalibrasyon prosedürlerinden çıkarılır), bu tür ölçümler için izlenebilirlik sağlamanın zorluğu nedeniyle tipik kırpışma kalibrasyonu sırasında test edilmeden kalması olağan bir durumdur. Ek C’deki test protokolündeki tüm testler, N4L’deki akreditasyon ve kalibrasyon prosedürleri kapsamında yer almaktadır.

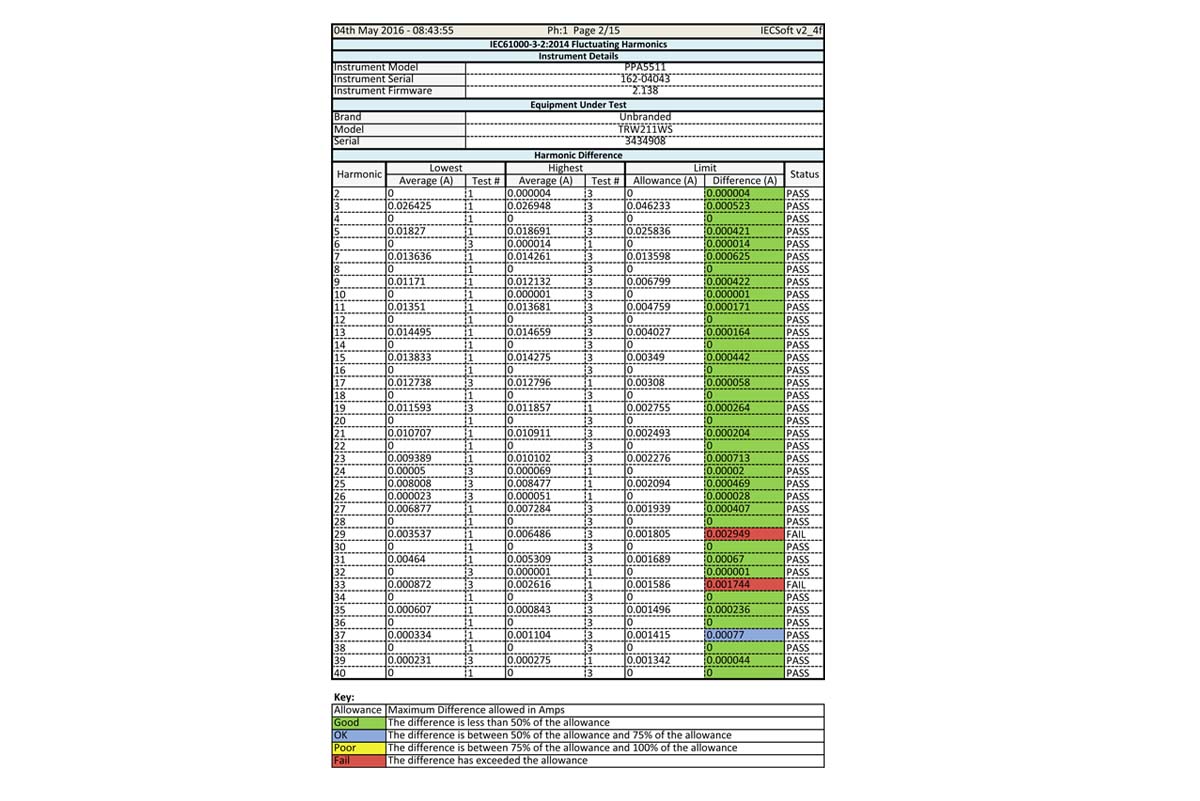

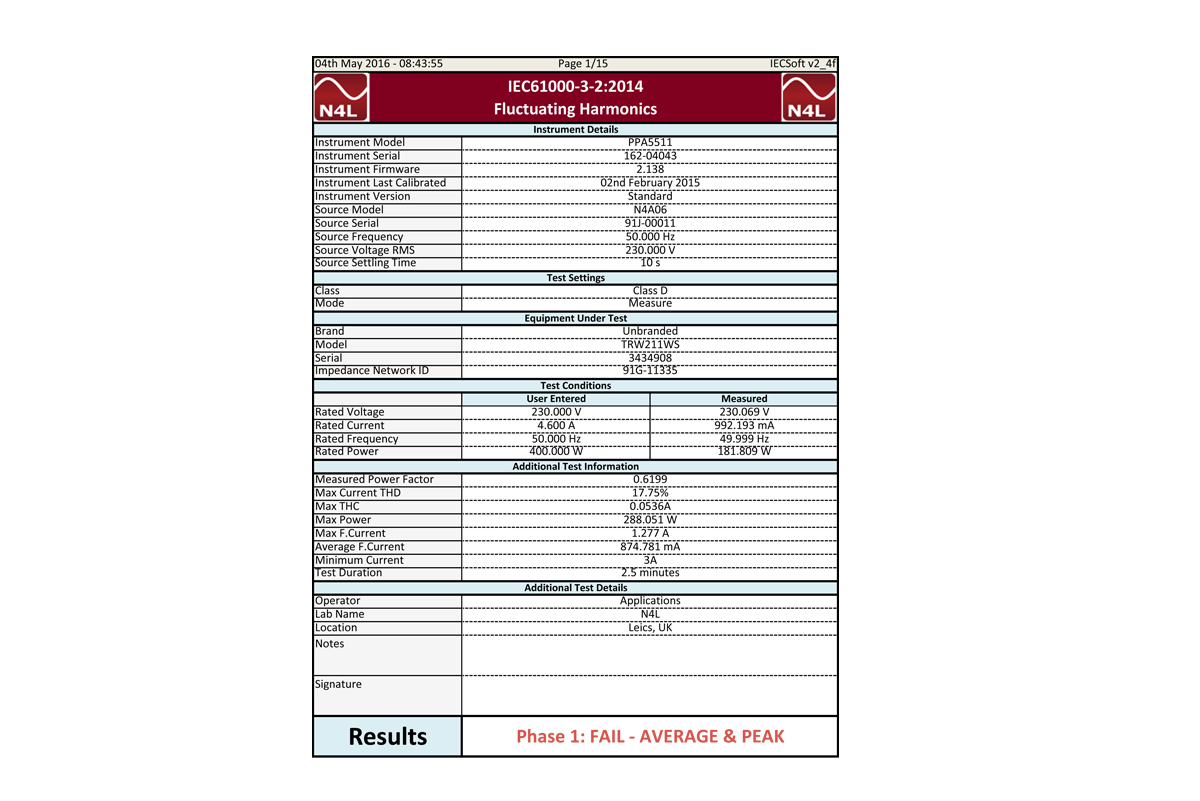

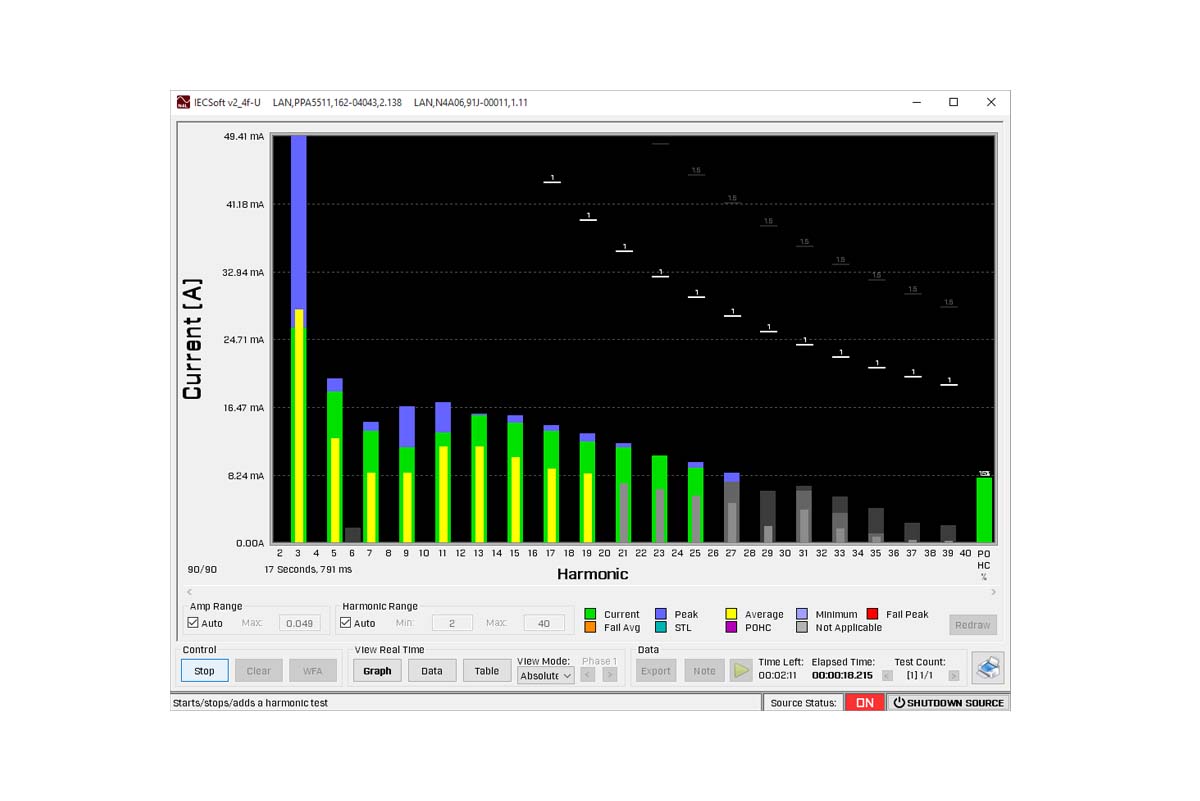

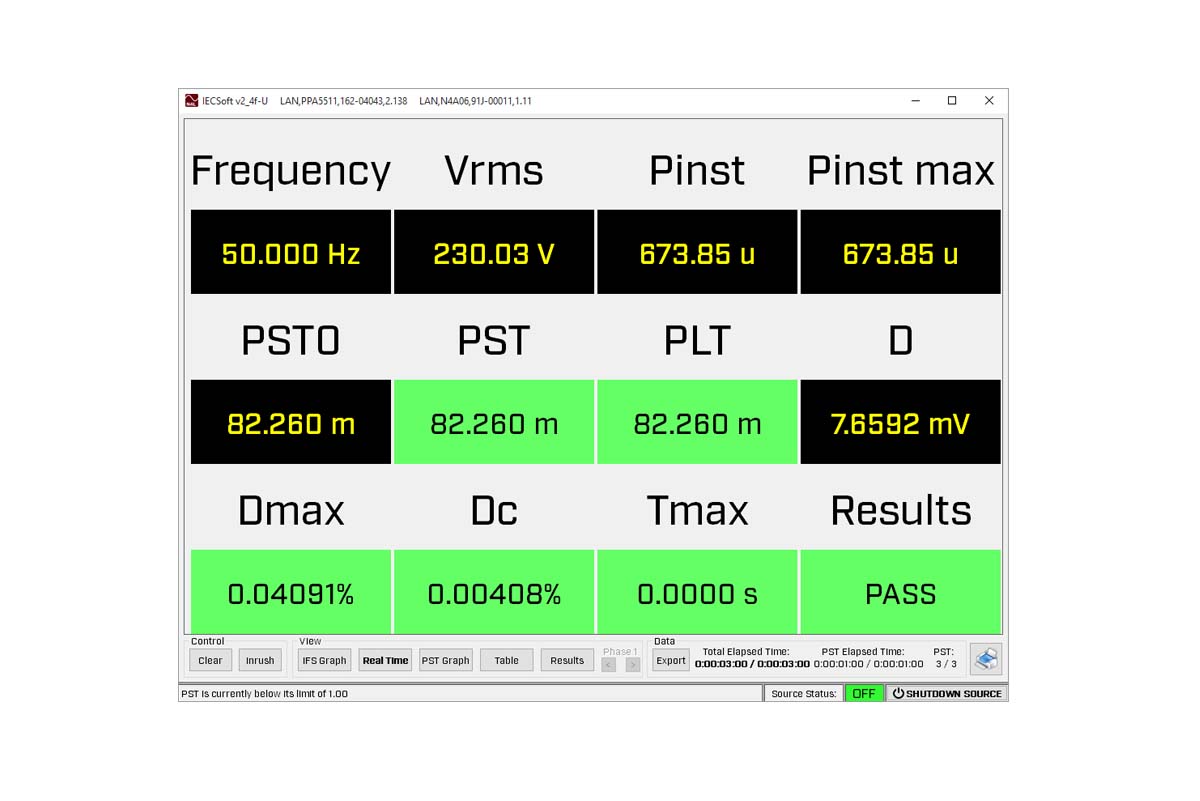

IECSoft, çeşitli donanım bileşenlerini entegre eden ve verileri açık bir şekilde görüntüleyen, EMC test paketinin ayrılmaz bir bileşenidir. IECSoft’un esnekliğinin bir örneği olarak, kullanıcı, tasarım departmanındaki harici müşterilere veya iş arkadaşlarına kapsamlı test verileri gönderebilir. Bu, tasarım mühendislerinin Harmonik ve Kırpışma testlerini gerçek zamanlı olarak yeniden oynatabilmeleri ve yalnızca test sonuçlarının (rapor biçiminde) görselleştirilmesine değil, aynı zamanda test boyunca cihaz performansının belirlenmesine de olanak sağlaması açısından yararlıdır. Buna bir örnek, bir IEC61000-3-2 testinin nihai raporunun EUT’nin (Ekipman test ediliyor) Harmonik 5’te başarısız olmasına yol açması olabilir, IECSoft test boyunca harmonik 5’in davranışını tekrar oynatabilir ve bu da hata ayıklama süresini önemli ölçüde azaltabilir. Böyle bir uyum testinin başarısız olması durumunda tasarım mühendisi. Geçmişte EMC test sistemleri, harmonik arıza seviyelerinin ayrıntılarını yalnızca özet biçimde sunarken, N4L EMC test sistemi ile bu tür kısıtlamalar uygulanmaz.

Özellikler ve Avantajlar

• %0,01 Temel doğruluk
• IEC61000-3-2:2018+A1:2020(Ed5.1 2020-07) dahil tam uyumlu IEC61000-3-2
• Tamamen uyumlu IEC61000-3-11
• Parça uyumlu IEC61000-4-11
• Tamamen uyumlu IEC61000-4-14
• Önceden uyumlu IEC61000-4-29
• Yüksek hassasiyetli dahili şantlar Herhangi bir harici şant için üstün doğruluk
• 50 Arms (1000 Apk) & 1000 Vrms (3000 Vpk) doğrudan giriş
• Tüm kanallarda yüksek hızlı örnekleme
• 1, 2 veya 3 fazlı versiyonlar
• 4, 5 veya 6 faz için master-slave modu
• Yüksek akım uygulamaları için N4L şöntlerin basit BNC bağlantısı

• Frekans aralığı DC ve 10mHz ila 1MHz
• IEC61000-3-3:2013+A1:2017 2017+A2:2022 COR1:2022 dahil tam uyumlu IEC61000-3-3
• Tamamen uyumlu IEC61000-3-12
• Tamamen uyumlu IEC61000-4-13
• Tamamen uyumlu IEC61000-4-28
• Tamamen uyumlu IEC61000-4-34
• 5 miliderece faz doğruluğu Düşük güç faktörü uygulamaları için gereklidir
• Standart akım (50Arms) seçenekleri
• Ölçüm boşluğu olmayan gerçek zamanlı analiz
• Gerçek zamanlı Dijital, Tablo, Grafik ve Osiloskop gösterimleri
• RS232, IEEE 488, USB, LAN, Tork, Hız ve Uzatma portları

Example Test System Configurations

Below are example test system configurations which provide compliant Harmonics and Flicker test solutions to the latest IEC/EN standards listed in the table at the top of this page. The PPA55x1 is fully compliant IEC 61000-4-7: 2002+A1:2008 and IEC 61000-4-15: 2010 (Ed.2).



3kVA (10Arms max) Single Phase IEC61000 EMC Test system

Measurement Requirement	Compliance	Analyzer		Impedance Network		Calibration (optional)		AC Source
IEC61000 EMC Testing 10Arms Single Phase	IEC61000-3-2 IEC61000-3-3 IEC61000-4-11* IEC61000-4-13 IEC61000-4-14 IEC61000-4-17 IEC61000-4-28 IEC61000-4-29*	PPA5511 Harmonics and Flicker Analyzer	+	IMP161 Impedance Network	+		+	N4A03 Programmable Power Source

6kVA (20Arms max) Single Phase IEC61000 EMC Test system

Measurement Requirement	Compliance	Analyzer		Impedance Network		Calibration (optional)		AC Source
IEC61000 EMC Testing 16Arms Single Phase	IEC61000-3-2 IEC61000-3-3 IEC61000-4-11* IEC61000-4-13 IEC61000-4-14 IEC61000-4-17 IEC61000-4-28 IEC61000-4-29*	PPA5511 Harmonics and Flicker Analyzer	+	IMP161 Impedance Network	+		+	N4A06 Programmable Power Source

18kVA (20Arms max/phase) Three Phase IEC61000 EMC Test system

Measurement Requirement	Compliance	Analyzer		Impedance Network		Calibration (optional)		AC Source
IEC61000 EMC Testing 20Arms/phase Three Phase	IEC61000-3-2 IEC61000-3-3 IEC61000-3-11 IEC61000-3-12 IEC61000-4-11* IEC61000-4-13 IEC61000-4-14 IEC61000-4-17 IEC61000-4-28 IEC61000-4-29* IEC61000-4-34*	PPA5531 Harmonics and Flicker Analyzer	+	IMP163 Impedance Network (IMP161 pictured)	+		+	N4A18 Programmable Power Source (N4A03 Pictured)

30kVA (32Arms max/phase) Three Phase IEC61000 EMC Test System

Measurement Requirement	Compliance	Analyzer		Impedance Network		Calibration (optional)		AC Source
IEC61000 EMC Testing 32Arms/phase Three Phase	IEC61000-3-2 IEC61000-3-3 IEC61000-3-11 IEC61000-3-12 IEC61000-4-11* IEC61000-4-13 IEC61000-4-14 IEC61000-4-17 IEC61000-4-28 IEC61000-4-29* IEC61000-4-34*	PPA5531 Harmonics and Flicker Analyzer	+	IMP323 Impedance Network (IMP161 pictured)	+		+	N4A30 Programmable Power Source (N4A03 Pictured)

67kVA (75Arms max/phase) Three Phase IEC61000 EMC Test System

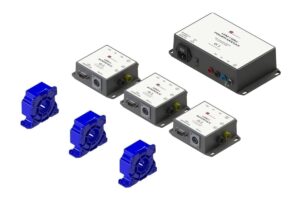

Measurement Requirement	Compliance	Analyzer		Impedance Network		LEM IT200-S CTs & LEM-1 Interface		System Calibration		AC Source
IEC61000 EMC Testing 75Arms/phase Three Phase	IEC61000-3-2 IEC61000-3-3 IEC61000-3-11 IEC61000-3-12 IEC61000-4-11* IEC61000-4-13 IEC61000-4-14 IEC61000-4-17 IEC61000-4-28 IEC61000-4-29* IEC61000-4-34*	PPA5531 Harmonics and Flicker Analyzer	+	IMP753 Impedance Network (IMP161 pictured)	+	3x LEM-1 Interface + PSU + 3x IT200-S	+		+	N4A67 Programmable Power Source (N4A06
