Hps System Technik 3910 İleri ve Temel Seviye Dijital Teknolojileri

• Güç Kaynakları set üzerindedir.
• 7 segmentli ekran sayesinde girilen inputları ekranda görebilme imkanı
• HPS PC Kontrol Board PCI Type 3891 ile bilgisayara bağlanabilir

Yapılabilecek Deneyler ve Deney Seti Üzerinden Anlatılabilecek Konular;

• Temel Logik Devreler
• Schmitt triggers(veya eşik anahtarı)
• Çift Kararlı (Bistable)Multivibratörler
• Monostable( Tek Kararlı) Multivibratöler
• Kod Çevirici, Kodlayıcı
• Aritmetik Devreler
• Sayım Devreleri
• Kaydedici Devreler
• Multipleks Mod
• Aritmetik Logik Unitesi
• Memory Devreleri
• Analog- Dijital Dönüştürücüler, Dijital- Analog Dönüştürücüler
• Digital Fonksiyon Jeneratörü

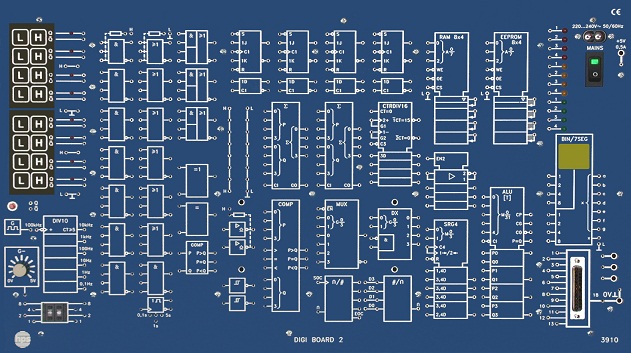

Digi Board Üzerinde Bulunan İşlem Grupları;

• Her biri 4 Parçalı olarak 2 giriş klavyesi.(High/Low Jackler)
• Bölücüyle clock üreteci, TTL level, kristal-kontrollü
• DC sinyal kaynağı 0….5 V/10mA
• Hexadecimal/ çiftli kodlama anahtarı(çift)
• Trafik ışıkları renkine bölünmüş LED ekranı
• Decoder ile 7- segment ekran(2 digit): çiftli/7-segment
• Adaptör
• 8 AND kapısı, kaldırma direnciyle, herhangi birisinin bağlantısı kesilebilir
• 6 OR kapısı, çekme direnciyle, herhangi birisinin bağlantısı kesilebilir.
• 3 AND/OR kombi-kapılar
• 1 bit kompratör
• 4 bit kompratör
• 4 JK-flip flops, RS flip flops olarak kullanılabilir
• 4 D-flipflop
• 2 toplayıcı(4-bit), taşıyıcı giriş ve çıkış taşıyıcılarıyla
• Monoflop, ayarlanabilir zaman 0.1s 1s 5s
• Multiplexer 4 kanal
• Demultiplexer 4 kanal
• Shift kayıt(4- bit) paralel ve seri işlem imkanı, bidirectional
• ALU, bağlantı için 16 logic computing işlem 4 bit çiftli numaralarla
• Binary sayıcı(4 bit) alt/üst sayıcı
• Açık kolektörle 2 çevirici (kaldırma direnci bağlanabilir)
• 2 Scmitt Trigger, çevirme
• Antivalence ve equivalence Kapıları
• RAM 8×4, statik RAM,
• 8 adres, 4 bit data genişliği
• Eklenebilir Modüllerle devreleri genişletmek için iki slot
