ANALOG BOARD HPS Type 3220

Açıklama

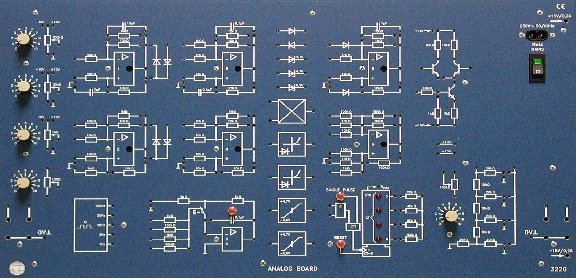

ANALOG BOARD HPS Type 3220

Analog Teknolojisi Deney Seti

·         Analog teknoloji ile temel egzersiz ünitesi.

·         Güç kaynağı ünitesi ile beraberdir.

·         Hazırlık süresi çok kısadır.

·         Hatalı bağlantıya karşı sistem koruması vardır.

Analog Board aşağıdaki alanlarda eksersizleri öğrenilmesinde ve pratik gösterimlerinde çok büyük kolaylıklar sağlar.

·         Analog Teknoloji

·         Analog Bilgisayar

·         Kontrol Mühendisliği

·         Hibrit Teknolojisi

Entegre fonksiyonları,blokları ve simgeleri ön panelde rahatlıkla görülür.

Dahili 2 mm ile 4 mm adaptörleri, yardımcı ekipmanların ve ölçüm bağlantılarının doğrudan bağlanmasını sağlar.

Analog Board IC BOARD 3530ile beraber kullanılabilir ve deneme devreleri kurulabilir.

Harici ekipman bağlamak için iki adet çıkışı vardır.(±15V;0,2 A)

Analog teknoloji kullanım klavuzu ile basit devreleri karmaşık devler ile bunları A/d ve D/A dönüşümlerini uygulamanızı sağlar.

ANALOG BOARD FONKSİYON GRUPLARI

·           6 adet R ve RC Network ile işlemsel amplifikatör

·           1 adet tam devreli entegre

·           2 karesel network

·           1 çoğaltıcı

·           Koruyucu ve işlemsel resistörlerle 3 transistör BC 140

·           1 kare dalgası üretici

         100 Hz; 50 Hz ; 10 Hz; 2Hz; 1H

·          1 adet DA-AD dönüşümü için 2⁰…2³ çıkışlarla,AND-girişi(pulse kapısı) ve 4 adet Led

         ile çift sayıcı

·          2 adet DA dönüştürücü deneyleri için R Network(çift network ve R-2R network)

·          5 adet potansiyometre (0.25 W)

        100 kΩ, 10 kΩ, 1kΩ;

        Bağımsız kablolama,değişken voltaj kaynağı donanımı için

·      6 adet diyot 1N 4148 bağımsız bağlama

·      3 Zener diyot ZPD 4.7 ve 6.2, Bağımsız bağlama

·      1 adet referans voltajlar (+/- 10 V; 0.1A ), iç işlemler voltajı ve bağlanacak cihazlar

      için güç kaynağı ünitesi

·      2 level çevirici +/-15 V ~ +5
