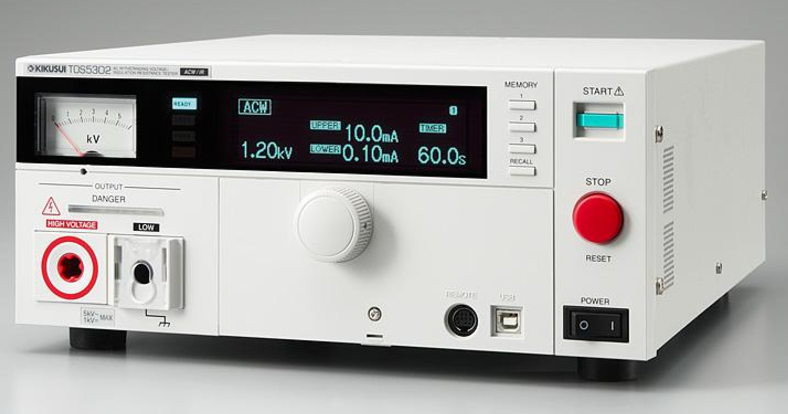

Kikusui TOS5300 AC DELİNME CİHAZI

Açıklama
Ürün Özellikleri
Teknik Özellikler
Aksesuarlar

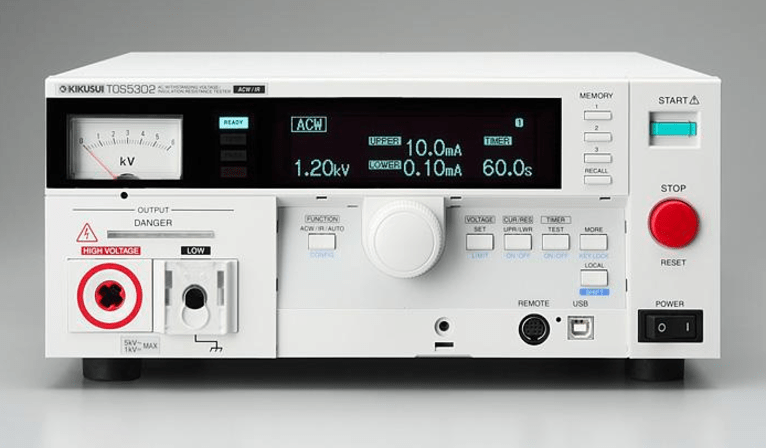

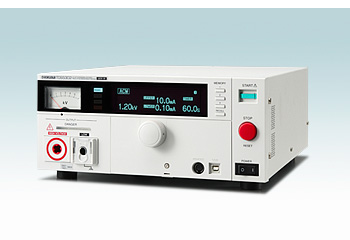

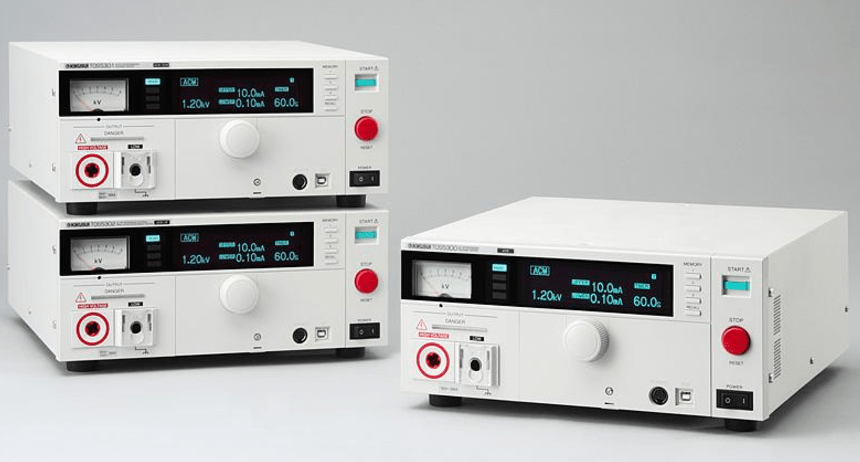

TOS5300 elektriksel güvenlik standartlarına uygun olarak elektronik cihazlar ve aksamları üzerinde AC delinme testleri için tasarlanmış 5kV AC Hi-Pot test cihazıdır. TOS 5300 5kV AC’ye kadar ayarlanabilir test voltajına 110mA ayarlanabilir akım değerine sahiptir.

Özelikler

AC 5kV’a Kadar Ayarlanabilir Test Gerilimi
100mA Kısa Devre Akımı (500VA)
Zamanlayıcı Fonksiyonu
Artış ve Düşüş Zamanı Kontrol Özelliği
PWM kontrol metodu ile doğru test voltajı meydana getirme
Otomatik Deşarj Fonksiyonu
PASS/FAIL Özelliği
Sıfır Başlangıç Anahtarlama

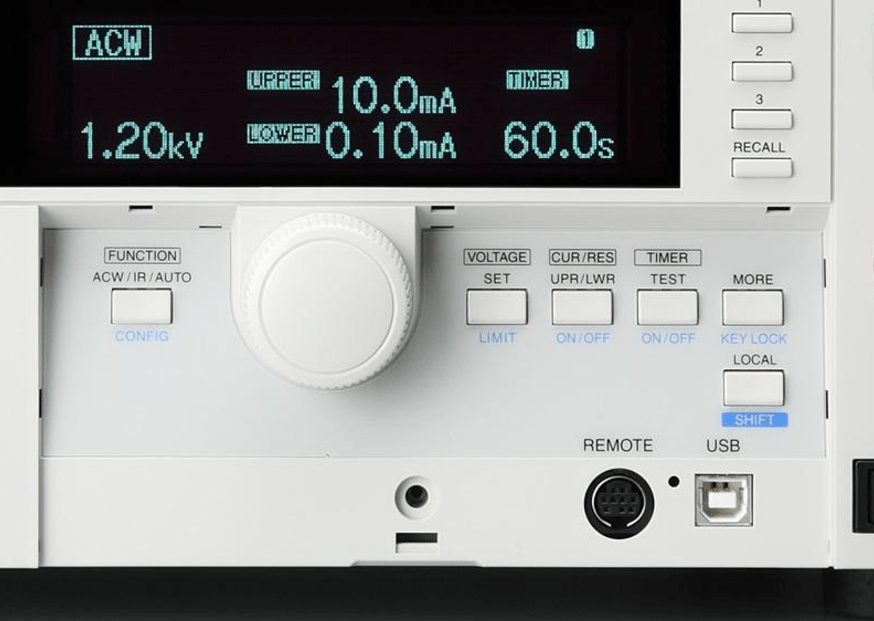

Geniş Renkli Ekran
Çeşitli Sinyal Çıkışları
USB Arayüzü
Japon Malı

Ürün Özellikleri

AC 5kV’a Kadar Ayarlanabilir Test Gerilimi
100mA Kısa Devre Akımı (500VA)
Zamanlayıcı Fonksiyonu
Artış ve Düşüş Zamanı Kontrol Özelliği
PWM kontrol metodu ile doğru test voltajı meydana getirme
Otomatik Deşarj Fonksiyonu
PASS/FAIL Özelliği
Sıfır Başlangıç Anahtarlama
Geniş Renkli Ekran
Çeşitli Sinyal Çıkışları
USB Arayüzü
Japon Malı

Teknik Özellikler

TEKNİK ÖZELLİKLERÖZELLIKLER
ÇIKIŞ VOLTAJI		0.05V…5kV AC ayarlanbilir
ÇIKIŞ GÜCÜ		500VA / 5kV, 100mA
ÇIKIŞ VOLTMETRELERİ
ANALOG	Skala	6kV tam skala
	Doğruluk	±5%
DİJİTAL	Skala	0.000kV…6.500kV
	Doğruluk	±1.5%
AMPERMETRE
DİJİTAL	DOĞRULUK	AC: 0.00mA…110mA ±(5% + 20µA) Üst limit kesme akımı
ÜST LİMİT AKIM ARALIĞI		0.1….110mA
ALT LİMİT AKIM ARALIĞI		0.1….110mA/OFF
ZAMANLAYICI		0.1 … 999 saniye
ZAMANLAYICI DOĞRULUĞU		±(100ppm +20ms)

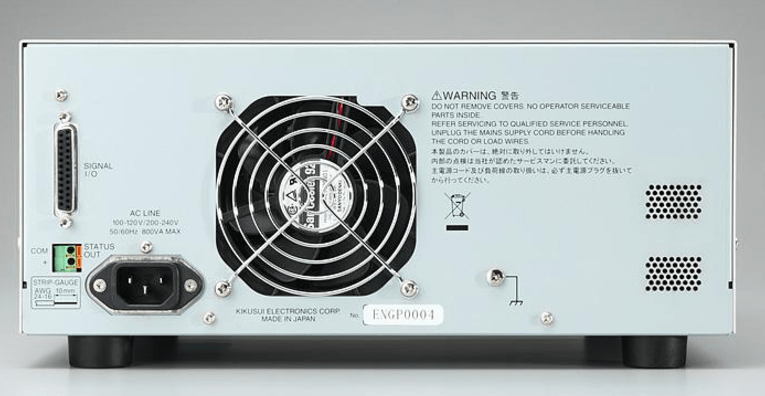

PC ARAYÜZÜ		USB
ÇALIŞMA VOLTAJI		90V…250V (50/60Hz)
EBATLAR		320X132X350 mm
AĞIRLIK		14kg

Aksesuarlar

OPTIONS

TL31-TOS

Option(s) for Electrical Safety Testers; High-voltage test lead for TOS53XX, 1.5m (5kV Max.)

TL32-TOS

Option(s) for Electrical Safety Testers; High-voltage test lead for TOS53XX, 3m (5kV Max.)

HP01A-TOS

Option(s) for Electrical Safety Testers; High-voltage test probe, Cable Length 1.8m (AC4kV,DC5kV Max.) , Note: The optional Adapter DD-5P/9P (DIN to Mini DIN) is required for the connection with TOS53XX

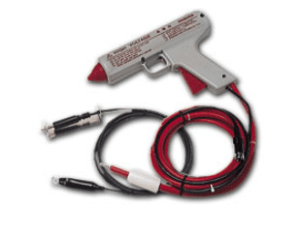

HP02A-TOS

Option(s) for Electrical Safety Testers; High-voltage test probe, Cable Length 3.5m (AC4kV,DC5kV Max.), Note: The optional Adapter DD-5P/9P (DIN to Mini DIN) is required for the connection with TOS53XX

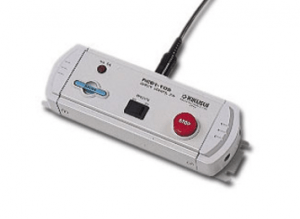

RC01-TOS

Option(s) for Electrical Safety Testers; Remote control box (For one hand operation, cable length:1.5m) Note1: The optional Adapter DD-5P/6P (DIN to Mini DIN) is required for the connection with TOS7200, Note2: The optional Adapter DD-5P/9P (DIN to Mini DIN) is required for the connection with TOS53XX

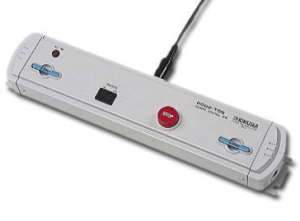

RC02-TOS

Option(s) for Electrical Safety Testers; Remote control box (For both-hand operation, cable length:1.5m) Note1: The optional Adapter DD-5P/6P (DIN to Mini DIN) is required for the connection with TOS7200, Note2: The optional Adapter DD-5P/9P (DIN to Mini DIN) is required for the connection with TOS53XX

DD-5P/9P

Option(s) for Electrical Safety Testers; Conversion cable(DIN to Mini DIN) for connecting the remote control box (RC01-TOS or RC02-TOS) or high-voltage test probe (HP01A-TOS or HP02A-TOS ) with TOS53XX

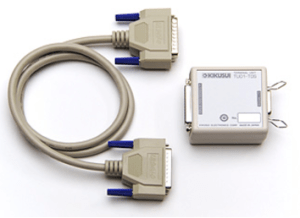

TU01-TOS

Option(s) for Electrical Safety Testers; The TU01-TOS is a terminal unit that converts the 25 pin SIGNAL I/O connector of the Kikusui TOS5300/ 5301/ 5302 Withstanding Voltage Tester to the 14 pin SIGNAL I/O connector of the TOS5050A/ 5051A. You can insert this unit between a controller and a TOS5300/ 5301/ 5302 to perform the same external control that you can perform on the TOS5050A/ 5051A.

PL02-TOS

Option(s) for Electrical Safety Testers; Warning light unit for only TOS9200/TOS9201

KRA4-TOS

Rack adapter (Inch size) *Applicable model name: TOS53XX

KRA200-TOS

Rack adapter (Metric size) *Applicable model name: TOS53XX
