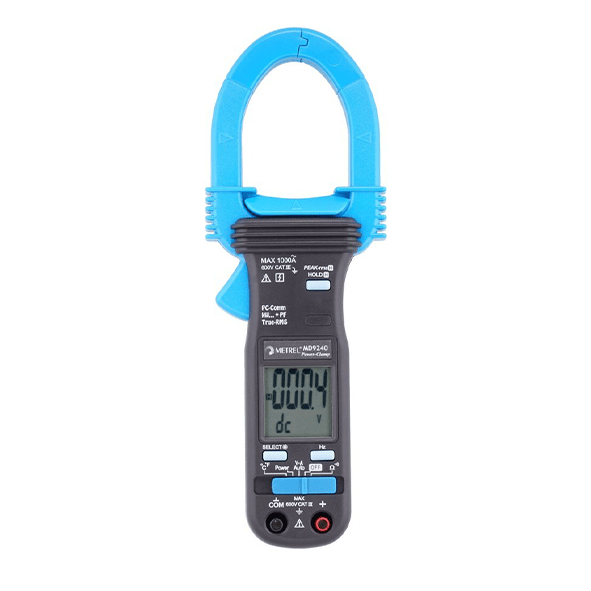

METREL MD–9240
GÜÇ ÖLÇER PENS AMPERMETRE
METREL MD–9240 Güç Ölçer Pens Ampermetre yüksek kalitede ve son derece kolay kullanımıyla, güç ölçer pens ampermetre pazarındaki en uygun fiyatlı cihaz olarak yerini almıştır.
- TRMS AC 1000A’e Kadar Akım Ölçümü
- TRMS AC Ve DC 600V’a Kadar gerilim Ölçümü
- Güç Faktör(CosØ)
- Aktif Güç
- Reaktif Güç
- Direnç Ölçümü
- Süreklilik Testi
- Frekans Ölçümü
- Sıcaklık Ölçümü
- Otomatik Kademe
- Parlak LCD 3–3/4 Ekran
- 6000 Sayım
- Peak-Hold Fonksiyonu
- 45mm Çene Genişliği
- PC Yazılım (Opsiyonel)
- Yanlış Bağlantıya Karşı Yüksek Koruma
- CAT III/600V
- CE Belgeli
- Avrupa Malı,3 YIL GARANTİ
TRMS AC 1000A’e kadar akım ölçümü, tek faz güç analizi, DC ve AC Voltaj ölçümü, sıcaklık ölçümü ve daha fazlasını METREL MD–9240 güç ölçer pens ampermetre ile rahatlıkla yapabilirsiniz.
TEKNİK ÖZELLİKLERİ:
AC Voltaj
Ölçüm Kademesi | Doğruluk |
50Hz/60Hz | |
600.0V | 0.5% +5d |
45Hz~500Hz | |
600.0V | 1.5% +5d |
500Hz~3.1kHz | |
600.0V | 2.5% +5d |
CMRR: >60dB @ 60 Hz DC’ de, RS=1kΩ
Çıkış Empedansı: 2MΩ, 30pF nominal
Crest Faktörü: ful skalada <2.3:1 & yarım skalada <4.6:1
ACV AutoVA Threshold:30VAC(Sadece 40Hz~500Hz’de)
DC Voltaj
Ölçüm Kademesi | Doğruluk |
600.0V | 0.5% +5d |
NMRR: >50dB @ 50/60 Hz
CMRR: >120dB @ 60 Hz DC’ de, RS=1kΩ
Çıkış Empedansı: 2MΩ, 30pF nominal
DCV AutoVA Threshold: 2.4VDC
PEAK-rms HOLD (Sadece ACA & ACV)
Tepki süresi: 65ms %90
Direnç
Ölçüm Kademesi | Doğruluk |
999,9Ω | 1% +6d |
Açık devre Voltajı: 0.4VDC
Sesli süreklilik testi
Sesli Threshold: 10Ω ve 300Ω
Tepki süresi: 250µs
ACA Akım (Klamp)
Ölçüm Kademesi | Doğruluk |
50Hz/60Hz | |
40.00A,400.0A,1000A | 1.0% +5d |
45Hz~500Hz | |
40.0A,400A | 2.0% +5d |
1000A | 2,5% +5d |
500Hz~3.1kHz | |
40.0A,400A | 2.5% + 5d |
1000A | 3.0% +5d |
ACA AutoVA: threshold: 1A AC(40Hz~500Hz’de)
Crest Faktör:
<2.5:1 full skala & <5.0:1 yarım skala 40.00A & 400.0A
<1.4:1 full skala & <2.8:1 Yarım skala 1000a
Sıcaklık
Ölçüm Kademesi | Doğruluk |
-50°C÷300°C | 2.0% +3°C |
Frekans
Ölçüm Kademesi | Doğruluk |
5.00Hz~500.0Hz | 0.5% +4d |
Hassasiyet(Sine RMS)
40A kademesi: >4A
400A kademesi: >40A
1000a kademesi: >400A
600V kademesi: 30V
Güç Faktörü(CosØ)
Ölçüm Kademesi | Doğruluk | |
0.10~0.99 | F~21st Harmonik | 22.~51. Harmonik |
3d | 5d | |
Toplam Güç Faktörü(PF)
Temel Doğruluk @ ACA temel harmonik>2A; ACV temel Harmonik>50V
Güç
Ölçüm Kademesi | Doğruluk | |||
0~600.0kVA | F~10. Harmonik | 11.~46.Harmonik | 47.~51. Harmonik | |
@PF=0.99~0.1 | 2.0%+6d | 3.5%+6d | 5.5%+6d | |
0~600.0kW/kVAR | F~10. Harmonik | 11.~25. | 25.~46 | 47.~51. Harmonik |
@PF=0.99~0.70 | 2.0%+6d | 3.5%+6d | 4.5%+6d | 10%+6d |
@ PF=0.70~0.50 | 3.0%+6d | |||
@ PF=0.50~0.30 | 4.5%+6d | |||
@ PF=0.30~0.20 | 10%+6d | 15%+6d | ||
