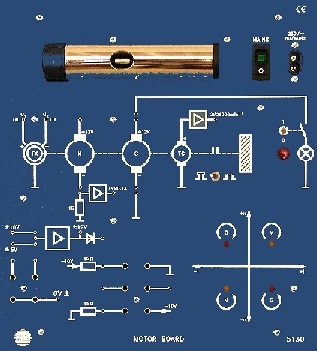

MOTOR BOARD HPS Type 5130

MOTOR BOARD Type 5130

 (Power Boardun Opsiyoneli)

·       Universal Hız Kontrol Sistemi

·       Sıcaklık ve Parlaklık Kontrolü İçin Eklenebilen Bir Modül İle Genişletilebilir

·       Bütünleşik 4 Bölgeli Göstergeli

·       Değişken merkezkaç Ağırlıklı

·       Çift Kanallı Enkoder

·       Dahili 4 Bölgeli Amplifikatör

Hps System Tekniğin üretmiş olduğu MOTOR BOARD unu Güç elektroniğindeki POWER BOARD, Kontrol Mühendisliğindeki PID BOARD ve Haberleşme Teknolojilerindeki PLL ile

Kullanabilirsiniz.

MOTOR BOARD Aşağıdaki makine setlerini içerir;

·       Anlık Güncel Değer Elde Edilen DC Motor

·       Bağlanabilen Yük ile DC Generatör

·       Ayırıcı Amplifikatörlü Takogeneratör

·       Mekanik Merkezkaç Kütle Bağlanabilen, Elektronik Olarak Geçekleşmiş

·       Hızın Elde Edilmesi Ve Rotasyon Doğrultusu İçin Çift Kanallı Enkoder

·       Hızın Optik Tanınması ve Rotasyon yönü ve Stroboskobik tarama için dahili Görme Penceresi

MOTOR BOARD un içerisine bir kontrolöre veya PLL devresine direk bağlantı için DC Güç amplifikatörü yerleştirilmiştir.

 Bu amplifikatör yalnızca pozitif akım yönü veya her iki akım yönü için takılabilir. Bu sayede makine seti her iki yönde hızlandırılabilir ve yavaşlatılabilir. 4 Bölgeli sürücü bu nedenle olanaklıdır.

 Makine setinin anlık çalışma durumu optik olarak izlenebilir.

 Bu yüzden, MOTOR BOARD un İçinde Mantık Devresi ile Rotasyonun Yönü ve Akımın Bağlandığı 4 Bölgeli Gösterge Bulunur ve Sonra Bunları 4 Led ile Gösterir.

 Sıcaklık ve parlaklık modülü olan Type 5125.5 ile Sıcaklık ve Parlaklık Kontrolü Yapabilirsiniz.

 MOTOR BOARD bağlanan diğer cihazlardan izolasyonu sağlayan dahili güç kaynağı ünitesine sahiptir.
