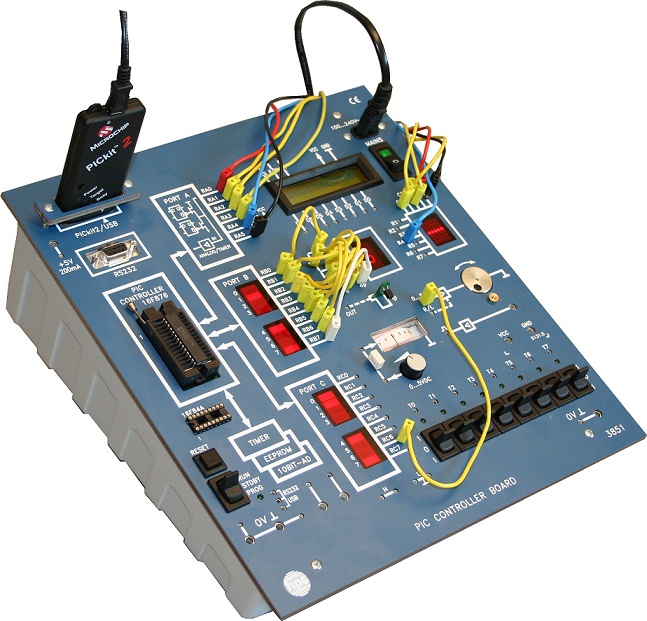

PIC KONTROL BOARD HPS Type 3851

PIC KONTROL BOARD HPS Type 3851

DİJİTAL TEKNOLOJİ VE MİKRO İŞLEMCİ DENEY SETİ

Kullanım alanları:

► Çok çeşitli PIC Kontrollerinde  (16F84A, 16F876A,…)

► Sadece 35 gerekli komutla Assembler Programlama

► RS-232 arayüzü üzerinden PC ile iletişim(opsiyonel olarak USB)

► Harici soketle PIC Kontrollörün takılması

► Pulse-genişlik modülasyonu çıkışı (16F876A)

► PIC Kontrol Board’a çok uygulama uyarlanmıştır:

• Ayarlanabilir DC-kaynak

• LED-gösterge

• Yaylı-yük anahtarı

• Sıcaklık için sensör

• 2 satırlı LCD ekran

• DC-motor

• 7-segment ekran

• Analog ölçüm cihazı

• Noktalı matrix ekranı

• Opsiyonel rotor hız ölçümü

► PAL deneyleri için uygunluk (16F84A)

Bu uygulama Board’u aşağıdaki PIC Kontrollerini içerir:

• 16F84A (8bit mikrodenetlerici 2 port ile) Marka: Microchip

• 16F876A (8bit mikrodenetlerici 3 port ile) Marka: Microchip

PC’ye testleri iletmek için Seri Porta ihtiyaç vardır. (opsiyonel USB arayüzü kullanılabilir, bununla birlikte arayüz PICkit2(tip 3851.4 USB modülüne ihtiyaç duyulur.)

PIC Kontrol Board’un avantajı, bir çok uygulamayı board üzerine uyarlanabilmesidir. Öğrenci yazdığı programları hemen çıkartabilir. PIC Kontrol Board uygulama odaklı yerleştirildiğinden uygulamalar açıkça uyarlanabilir . Programların örnekleri uygulamaların geliştirilmesini sağlar. Sistem özellikle okullara ve şirketlerin stajerlerini geliştirmesi için uygundur.

En çok kullanılan PIC kontrollörü 16F876A  hızlı sıkan bir cihaz olarak yapılmıştır, bu yüzden pic kontrollür kolaylıkla değiştirilebilir.

YAZILIM

Yazılım aşağıdakilerle kolaylıkla kullanılabilr,

• MPLAB (Marka: Micro-tech) Assembler, Düzenleme, Derleme, 35 komut ile öğrenim

• ProgPIC2 Yazılımı bilgisayara PIC Kontroller Board üzerinden indirilir.

• PIC Kontrollerlar (16F84A/16F876A) için örnek programlar

• Opsiyonel olarak USB-PICkit2-Arayüzü

her uygulama için program örnek sağlamaktadır.
