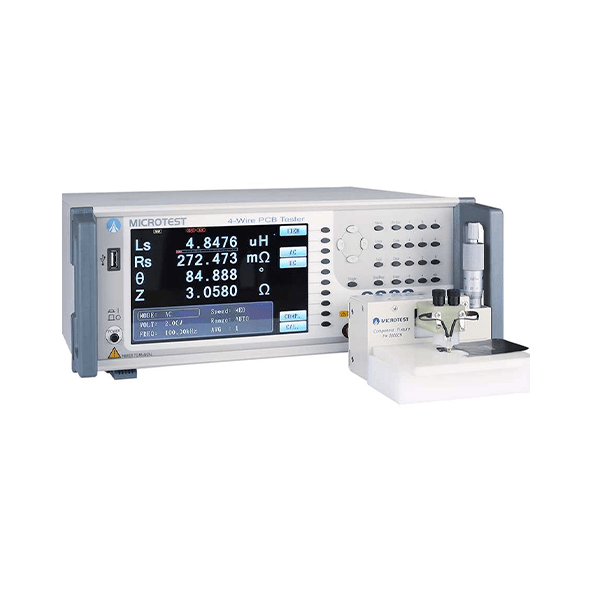

Microtest 9332 PCB Tester

%0,1 temel doğruluk 64 test kanalı 32 set endüktif empedans testi (Ls/Rs/DCR/Q) Çoklu kart (panel) testleri gerçekleştirmek için pnömatik kompozit fikstürlerle kullanılabilir Çoklu kart test modlarını ve LCR değer ölçüm modunu destekler ÖZELLİKLER Model 9332 Test Frequency 10Hz-200kHz Test Channel 64 Measurement Parameters |Z| (Impedance) θ (Phase angle) R… Devamı

ÖZELLİKLER

Model	9332
Test Frequency	10Hz-200kHz
Test Channel	64
Measurement Parameters	\|Z\| (Impedance) θ (Phase angle) R (Series resistance/parallel resistance) L (Inductance value) D (Loss factor) Q (Quality factor) DCR (DC Resistance) C (Capacitance value)
Measurement Parameters & Range	Parameters	Range	Basic Accuracy (AC 1kHz)	Speed
	L	0.1nH ~ 9999.99H	0.1%	25ms
	Q	0.00001 ~ 99999	0.0005	25ms
	C	0.00001pF ~ 999.99mF	0.1%	25ms
	Z,R	0.00001Ω ~ 99.9999MΩ	0.1%	25ms
	DCR	0.01mΩ ~ 99.999MΩ	0.1%	25ms
Frequency Resolution	5 Digits
Frequency Output Accuracy	±0.01%
Output Impedance	100Ω
AC Drive Level	10mV-2Vrms

SYSTEM

Measurement Circuit	Series/Parallel
Operation mode	Absolute value/Percentage
Correction	Open Circuit/Short Circuit
Built-in Storage	128 sets
USB Host Storage	Testing screen and data
Trigger Test	Auto, Manual, RS-232, GPIB, Handler
Power Supply	Voltage	98Vac-132Vac or 195Vac-264Vac
	Frequency	47Hz-63Hz
Power consumption	200VA
Environment	Temperature	10℃ ~ 40℃
	Humidity	20% ~ 90%RH
Dimension	344x145x343 mm
Weight	8.4 Kg
Interface	RS-232, Handler, LAN, USB Host
Display	Color Screen, 7″ TFT (800*480)

Teklif İsteyinMicrotest 9332 PCB Tester için uzman ekibimizden bilgi almak ve fiyatlar için hemen iletişime geçin!

Kategoriler: Empedans Analizörleri, LCR Metreler Etiketler: Empedans Analizör, LCR Metre, Microtest

Açıklama

Model	9332
Test Frequency	10Hz-200kHz
Test Channel	64
Measurement Parameters	\|Z\| (Impedance) θ (Phase angle) R (Series resistance/parallel resistance) L (Inductance value) D (Loss factor) Q (Quality factor) DCR (DC Resistance) C (Capacitance value)
Measurement Parameters & Range	Parameters	Range	Basic Accuracy (AC 1kHz)	Speed
	L	0.1nH ~ 9999.99H	0.1%	25ms
	Q	0.00001 ~ 99999	0.0005	25ms
	C	0.00001pF ~ 999.99mF	0.1%	25ms
	Z,R	0.00001Ω ~ 99.9999MΩ	0.1%	25ms
	DCR	0.01mΩ ~ 99.999MΩ	0.1%	25ms
Frequency Resolution	5 Digits
Frequency Output Accuracy	±0.01%
Output Impedance	100Ω
AC Drive Level	10mV-2Vrms

Measurement Circuit	Series/Parallel
Operation mode	Absolute value/Percentage
Correction	Open Circuit/Short Circuit
Built-in Storage	128 sets
USB Host Storage	Testing screen and data
Trigger Test	Auto, Manual, RS-232, GPIB, Handler
Power Supply	Voltage	98Vac-132Vac or 195Vac-264Vac
	Frequency	47Hz-63Hz
Power consumption	200VA
Environment	Temperature	10℃ ~ 40℃
	Humidity	20% ~ 90%RH
Dimension	344x145x343 mm
Weight	8.4 Kg
Interface	RS-232, Handler, LAN, USB Host
Display	Color Screen, 7″ TFT (800*480)

Ürün Özellikleri

Teknik Özellikler

DATASHEET

Aksesuarlar

MICROTEST Hakkında

Tayvan merkezli Microtest Corporation, pasif bileşenler, transformatörler, kablolar ve motorlar gibi çeşitli elektronik ürünlerin testi için LCR metreler, empedans analizörleri, elektriksel güvenlik test cihazları ve otomatik test sistemleri de dahil olmak üzere kapsamlı ve yüksek hassasiyetli ölçüm çözümleri üreten bir markadır.
