SENSORICS BOARD HPS Type 3840

Sensör Teknolojileri Eğitim Seti

Açıklama

SENSÖR TEKNOLOJİSİ DENEY SETİ Type 3840

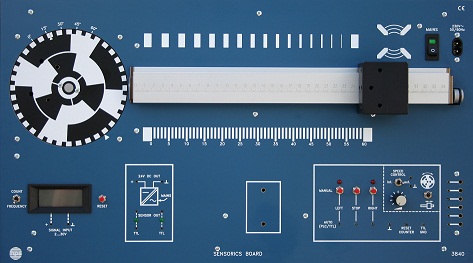

Sensorics Board Type 3840

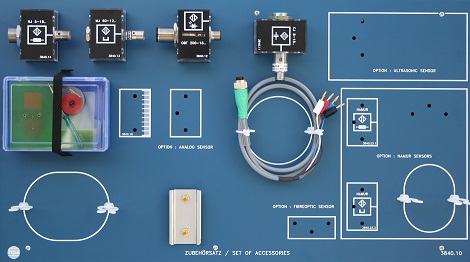

Aksesuar Seti (3840.10)

Endüktif sensör, Kapasitif sensör, Optik Sensör, Manyetik alan Sensörü, Ultrasonik Sensör, Fiber Optik Sensör, NAMUR Sensörleri(1 indutive, kapasitif ve manyetik sensör, 1 post switch yükseltici), Analog Sensör Uygulamaları

·         Sensör ve otomasyon teknolojisi için bilgi ve uygulama sistemi

·         Dahili güç kaynağı

·         Entegre sayıcı ve frekans metre

·         Motorlarla doğrusal ve dairesel hareket

·         Ayrı bir board üzerinde aksesuarlar monte edilebilir

·         PCL, PC, TTL sinyalleriyle ya da manuel olarak trigger imkanı

·         Çanta özelliği sayesinde dışarıdan gelecek zararlara karşı mükemmel koruma(Opsiyonel)

·         Ayrıntılı Deney Kitabı”Sensor Teknolojileri-* Otomosyon Teknolojilerinde Kullanılan Komponentler”

·         Bütün komponentleri Almanyada Üretilmiştir.

·         3(üç) yıl Garanti



·         Hps Sistem Teknik Sensör Board ile endüstriyel sensörlerin pratiğe dayalı prensiplerini, yapılarını ve uygulamalarını rahatlıkla öğretebilirsiniz. Kontrol ve otomasyon mühendisliğindeki uygulamalar ve ilgili pazar payı sensörlerin seçiminde dikkate alınmıştır. Standart ekipman aşağıdaki sensörleri içerir:

·         Endüktif sensör

·         Kapasitif sensör

·         Optik Sensör

·         Manyetik alan Sensörü

·         Ultrasonik Sensör(Opsiyonel)

·         Fiber Optik Sensör(Opsiyonel)

·         NAMUR Sensörleri(1 indutive, kapasitif ve manyetik sensör, 1 post switch yükseltici)(Opsiyonel)

·         Analog Sensör(Opsiyonel)



·         Sensör Board deneylerin yürütülmesi için gerekli olan tüm komponentlere göre dizayn edilmiştir. Deneyler hızlı ve kolay kurulumludur. Temel deneylerde Endüktif, kapasitif, optik ve manyetik alan sensörlerin çalışma prensipleri anlatılmaktadır.

·         Sensörler kayan vagon üzerine takılabilir ve hangi sensör tarafından kontrol edilebildiği görülebilir.

·         Vagon rayının yolu milimetrik bir skalaya sahiptir.  Vagon bir ayarlanabilir hız motoru tarafından ya da manuel olarak hareket ettirilebilir. Farklı materyal örnekleri hassas eğrileri kaydetmek için hareket ettirildiğinde ya da tutulduğunda monte edilebilir.

·         Ayrıca, bir motor sürücü diski algısal olarak taranabilir. Disk, dönel hareketi endüktif sensör ile daha iyi olarak taramak için metalik alanları gösterir.

·         Sensör Board’daki iki motorda elektronik devre kesici ile korunmaktadır.

Aynı zamanda HPS 2130 PLC Board ile kontrol edilebilme imkanı,

TEKNİK ÖZELLİKLER

Şebeke Bağlantısı

Gerilim: 230 V AC/115 V AC (110 V AC);

50 … 60 Hz; yaklaşık 40 VA

Sensörler için entegre güç kaynağı

24 V DC / 250 mA (çıkışlar kısa devre korumalı)

Pilot LED; Uin: yaklaşık 15 V … 30 V

Lojik Start/Stop

Optik göstergeler ile

Vagon ya da döner disk için sağ sol yönlü çalışma

PLC ya da TTL işletimi için girişler:

 Uin: yaklaşık 5 V … 24 V

Frekans sayacı

Frekans aralığı: 1 … 9999 Hz

Giriş seviyesi : 5 … 24 V

Pulse sayıcı:  1 … 9999

Boyutlar ve Ağırlıklar

Board versiyonu , Type 3840

532 x 297 x 135 mm (w x h x d);

ağırlık: 4.1 kg

Çanta Versiyon

Çanta versiyonu: içeriği:

SENSOR BOARD (Type 3840);

Aksesuar seti (Type 3840.10) ve Çanta(Type 3840.20):

580 x 450 x 200 mm;

toplam ağırlık: yaklaşık 11 kg
