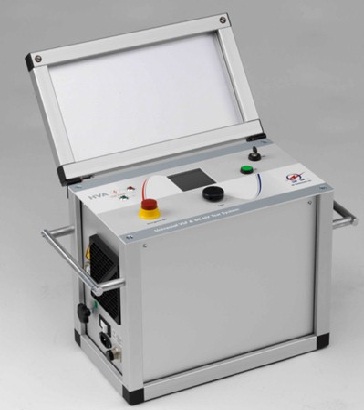

B2 HVA 30

0-30kV AC/DC Hi-Pot Test Cihazı(VLF)

Açıklama

B2 High Voltage  HVA 30

VLF KABLO TEST CİHAZI





         AC (VLF) 0,01Hz’den 0,1Hz’e Kadar Ayarlanabilir Test Frekansı

         Otomatik Test Frekansı Seçimi

         Gerçek Simetrik Sinüsoidal Test Frekansı

         Yük Kayıpları,Tam Yük Aralığında Dalga Formu Çıkışı

         Eş Zamanlı Çıkış Dalga Formunun ekranda Görüntülenmesi

         AC 0-33kv Peak Çıkış Gerilimi

         AC 0-23 kV RMS Simetrik Çıkış Gerilimi

         DC ±0-30kV Çıkış Gerilimi

         Burn(Yakma) Özelliği

         Karedalga 30kV Çıkış Gerilimi

         Geniş Yük Kapasitesi Çıkışı(12µF’a Kadar)

         Otomatik Deşarj

         Duty Cycle: Sürekli, Çalışma zamanı ve Sıcaklık Limiti Yok!!!

         Kısa Devre Koruması

         50 Adet Test Sonucunun Kaydedilmesi

         USB Flash Disk Kullanımı

         PC SoftWare

         TD30 İle Tan Delta Testleri Yapabilme (Opsiyonel)

         PD30 İle Kısmi Boşalma Testleri Yapabilme (Opsiyonel)

         19,5 kg

         430×360x250mm



VLF (Very Low frequance) Test Yöntemi : Çok Düşük Frekans ile AC’de Yapılan Testdir. XLPE ve EPR gibi yekpare dielektrik kablolar için geleneksel olarak yapılan DC Hi-Pot veya dayanıklılık testi yerine denenmiş ve kanıtlanarak kabul edilmiştir.



Bilindiği üzere bakım ve servis amaçlı yapılan DC izolasyon ve delinme testleri ile yeraltında  bulununan XLPE ve EPR gibi extrüde kablolarda zamanından önce muhtemel izolasyon problemleri oluşmasına neden olabilir.



Ayrıca DC delinme veya Hİ-Pot testleri ciddi kablo arızalarının bulunmasında başarısız bulunmuştur. Bu yüzden DC’de yapılan herhangi bir Hİ-Pot testi yerine çok düşük frekans ile AC’de yapılan VLF (Very Low Frequence) testi hemen hemen tüm kablo test standartlarında kullanılmaya başlanmıştır.



AC’de VLF (Very Low Frequence) uygulanarak yapılan Hİ-Pot /Delinme testlerinin uygun bulunmasından beri kablo izolasyonlarında herhangi bir problem gözlenmemiş ve kablonun ömrünün kısalmadığı gözlenmiştir.



HVA30 çok fonksiyonlu Yüksek Gerilim test cihazı ideal yapısı, küçük ve hafif oluşu ile çeşitli uygulamalar için çok kullanışlıdır.sadece 19,5 kğ ağırlıında ve tek parça yapısı ile taşımak için iki kişiye ihtiyaç duymaz.



Ürün Özellikleri


  •          AC (VLF) 0,01Hz'den 0,1Hz'e Kadar Ayarlanabilir Test Frekansı
  •          Otomatik Test Frekansı Seçimi
  •          Gerçek Simetrik Sinüsoidal Test Frekansı
  •          Yük Kayıpları,Tam Yük Aralığında Dalga Formu Çıkışı
  •          Eş Zamanlı Çıkış Dalga Formunun ekranda Görüntülenmesi
  •          AC 0-33kv Peak Çıkış Gerilimi
  •          AC 0-23 kV RMS Simetrik Çıkış Gerilimi
  •          DC ±0-30kV Çıkış Gerilimi
  •          Burn(Yakma) Özelliği
  •          Karedalga 30kV Çıkış Gerilimi
  •          Geniş Yük Kapasitesi Çıkışı(12µF'a Kadar)
  •          Otomatik Deşarj
  •          Duty Cycle: Sürekli, Çalışma zamanı ve Sıcaklık Limiti Yok!!!
  •          Kısa Devre Koruması
  •          50 Adet Test Sonucunun Kaydedilmesi
  •          USB Flash Disk Kullanımı
  •          PC SoftWare
  •          TD30 İle Tan Delta Testleri Yapabilme (Opsiyonel)
  •          PD30 İle Kısmi Boşalma Testleri Yapabilme (Opsiyonel)
  •          19,5 kg
  •          430x360x250mm

Teknik Özellikler

ÖZELLİKLER

Giriş Voltajı110-240 V 50 / 60Hz
Çıkış VoltajıSinusoidal: 0-33 kV peak, Symmetrical, 44kV rmsDC: ± 0-30 kVKare dalga: 30kVDoğruluk ± 1%Çözünürlük 0,1kV
Çıkış AkımıSkala:0-15mADoğruluk: ± 1%Çözünürlük: 1µA
Direnç Sahası0.1 MΩ ….5 GΩ
Çıkış FrekansıSkala:0.01Hz – 0.1Hz0.01Hz'lik adımlarla 0.01….0.1Hzotomatik frekans seçimi
Çıkış ModuAC (VLF) Simetrik ve bağımsız yük karşısında tam kademeDC (pozitif yada negatif polarite)Karedalga:Darbeli (Pulsed)Yakma(Burn) / Hata durumu veya hata Trip ModEkran/ Sheath Testi
Geri besleme Koruması50Hz 12kV
HafızaHafızada min 50 Test kayıt kapasitesi
ÖlçümlemeVoltaj (True RMS ve/veya Peak)Akım (True RMS ve/veya Peak)KapasitansRezistansZaman Delinme Voltajı
DutySürekli! Çalışama zamanı ve sıcaklık limiti yok
HV kablo4,5m timsah ağzı clamp sonlu kablo(ya da ihtiyaca göre erişilebilir opsiyonlar)
YazılımHVA Control Center
Bilgisayar ArayüzüRS232 iletişimiUSB Flash Disk
SıcaklıkDepolama: -25ºC ..... +70ºCÇalışma:-5ºC ..... +45ºC
Boyutlar (LXWXH)430x250x360mm
Ağırlık19,5 kğ
Opsiyonel UygulamalarTD30 Tan Delta Ölçüm SistemiPD30 Kısmi Boşalma Ölçüm Sistemi
