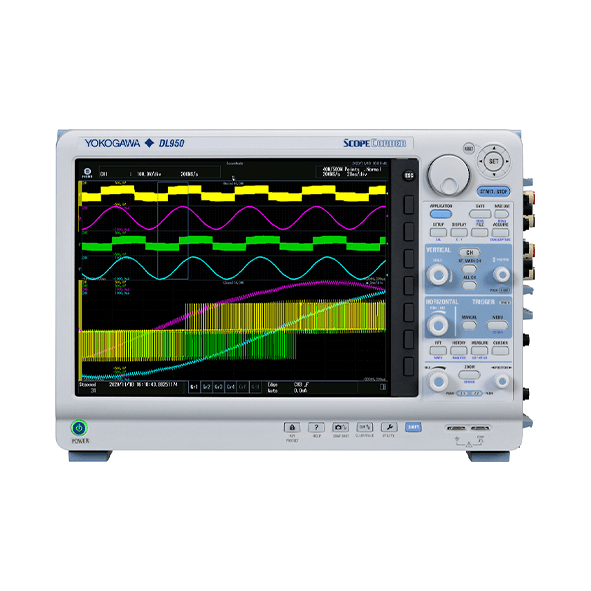

YOKOGAWA DL950 ScopeCorder Veri Toplama Kayıt Cihazı – Osiloskop

1000 V’a kadar izole giriş

ADC çözünürlüğü 14 bit

40 MHz’lik geniş bant

20 saniyeye kadar sürekli çekim

10 GE VERİ AKTARIMI (/C60 SEÇENEĞİ)

10 Gbps Ethernet kullanarak, bir PC’de gerçek zamanlı olarak 20 MS/s’ye kadar veri saklanabilir. Veri aktarımı için bir SFP+ modülü, bir fiber optik kablo ve PC yazılımı IS8000 kullanılır. *Lütfen piyasada bulunan bir SFP+ modülü ve 10 GE fiber optik kablo kullanın. Dosyaları aktarırken yüksek hızlı aktarım mümkün değildir.

ÇOK YÖNLÜ VE ENTEGRE ÖLÇÜMLER

ÇOKLU ÜNİTE VE CİHAZ SENKRON ÖLÇÜMÜ

160-CH’YE KADAR ÇOK ÜNİTE SENKRONİZASYONU (/C50 SEÇENEĞİ)

Fiber optik kablolar ile tek bir ana üniteye dört adede kadar alt ünite bağlanarak kanal sayısı 160’a kadar çıkarılabilir. Ana üniteden alt ünitelerin ölçüm başlatma/durdurma, tetikleme ve örnek saatini senkronize edin.

IEEE1588*/IRIG VE GPS ZAMAN SENKRONİZASYONU (/C35, /C40 SEÇENEĞİ)

IEEE1588 sinyalleriyle zaman senkronizasyonu mevcuttur. /C40 seçeneğiyle DL950, IEEE1588 ana sinyallerinin çıkışını verebilir. IRIG ve GPS kullanarak zaman senkronizasyonu da mevcuttur (/C35 seçeneği).

Uygulamalar *Lütfen Optik Alıcı-Verici Modülü 720941 ve Fiber Optik Kablo 720942’yi kullanın

Pil hücresi değerlendirmesi

Çok noktalı titreşim analizi

Çok noktalı gerinim testi

UYGULAMA ODAKLI MENÜ

SIK KULLANILAN UYGULAMALARA KOLAY ERİŞİM

Herhangi bir uygulama simgesine dokunduğunuzda grafik kurulum ekranı belirir. Sihirbaz ekranını izleyerek ölçümden önce ayarları sezgisel olarak değiştirin.

MOTOR VE İNVERTER TESTİ

GÜÇ VE HARMONİK ANALİZİ (/G05 OPSİYONU)

EV gibi pille çalışan motorlara sahip bir sistemi değerlendirmek için tek ihtiyacınız olan tek bir DL950’dir. DL950, inverterin giriş ve çıkış gücünden dönüştürme verimliliğini hesaplar ve motor hızı ve torkundaki mekanik değişiklikleri yakalarken harici parazitlerin neden olduğu harmoniklerin etkilerini analiz eder.

ENKODER DÖNER AÇISI (/G03 VEYA /G05 SEÇENEĞİ)

DL950, bir kodlayıcıdan gelen darbe çıkışından dönüş açısını hesaplayabilir ve dönüş açısının trendini bir dalga formu olarak görüntüleyebilir. Dönme açısı ve kontrol sinyali aynı anda gözlemlenebilir ve anormallikler açısından incelenebilir.

UZUN SÜRELİ VERİ KAYDI

ÇİFT YAKALAMA FONKSİYONU

Dayanıklılık testi için, uzun vadeli eğilimleri görselleştirmek için düşük hızlı verileri izlerken bile yüksek hızlı örnekleme hızıyla geçici olayları yakalamak gerekir. İkili yakalama işlevi, aynı anda iki farklı örnekleme hızında kayıt yaparak bu çelişkili gereksinimleri benzersiz bir şekilde çözer.

FİZİKSEL OLGU ANALİZİ

GERİLİM ÖLÇER TRANSDÜSER ÖLÇÜMÜ (/G03 VEYA /G05 SEÇENEĞİ)

Yük, basınç ve hızlanma, yük hücresi veya tork sensörü gibi gerinim ölçer tipi bir dönüştürücü bağlanarak ölçülebilir. Bu özellik, hantal kalibrasyon değerlerinden dönüşümleri otomatik olarak hesaplar ve kolay ayarlamayı sağlar.

GÜÇ HATTI ANALİZİ

GÜÇ HATTI ANORMALLİK TESPİTİ (DALGA PENCERE TETİKLEMESİ)

Normal tetikleyicilerle tespit edilmesi zor olan frekans dalgalanmalarını, voltaj düşüşlerini ve diğer olayları tespit etmek için özel tetikleyiciler kullanılır. Bu tetikleyiciler, anlık güç kaybı, düşüşler ve dalgalanmalar gibi tipik güç kaynağı sorunlarını tespit etmek için de kullanılabilir.
