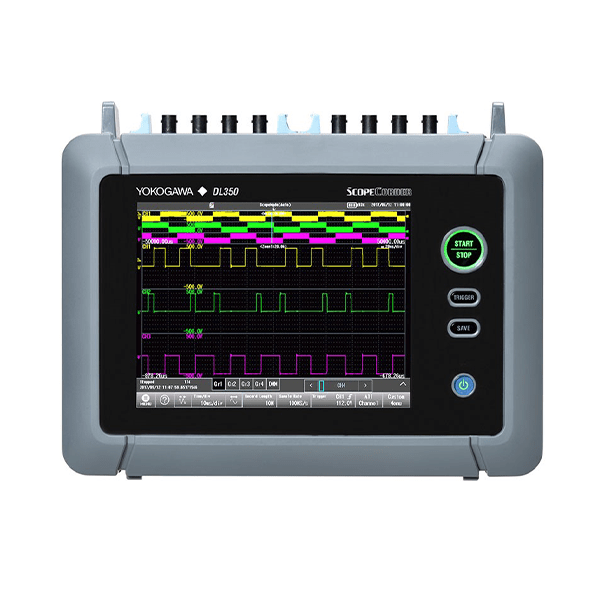

YOKOGAWA DL350 Taşınabilir ScopeCorder

Gerilim ve Akımlar

Sensör Çıkışları

Sıcaklık, Titreşim/İvme, Gerinim, Frekans

Lojik Sinyaller & CAN / CAN FD / LIN ve SENT

VERİ TOPLAMA SİSTEMİ VEYA UZUN BELLEKLİ OSİLOSKOP GİBİ KULLANIN

Modül başına 20 Gpoint’e kadar* veri doğrudan bir SD karta kaydedilebilir. Bu, DL350’nin 50 güne kadar sürekli kayıt için kullanılabileceği anlamına gelir. Yüksek hızlı sinyaller için, hızlı geçişleri yakalamak için dahili bellek modülü başına 100 M noktaya kadar kullanılabilir. Bu, diğer taşınabilir osiloskoplardan veya test araçlarından 10.000 kata kadar daha fazladır ve bu nedenle sinyaller daha yüksek örnekleme oranlarıyla veya çok daha uzun sürelerle yakalanabilir.

* Donanım yazılımı sürümü 1.20 veya üzeri gereklidir.

HARMONİK, GÜÇ VEYA FFT ANALİZİ KULLANARAK GÜÇ HATTI KALİTESİNİ DOĞRULAYIN

Tek ve 3 fazlı sistemlerde güç değerlendirilebilir. Ayrıca 50 veya 60 Hz’lik temel dalga biçimleri için 40’a kadar harmonik düzen analiz edilebilir. Alternatif olarak, tam frekans analizi gerçekleştirmek için FFT işlevleri paketini kullanın.

Harmonik analizi (çubuk grafik)

FFT analizi

TAŞINABİLİRLİK İÇİN ÇEVRESEL ÖZELLİKLER

Titreşime dayanıklı

Araç içi sürüş testleri veya saha bakımı için kullanılan cihazlar güvenilir ölçümler yapabilmelidir. DL350, alüminyum bir iç çerçeveye ve bir dış lastik tampona sahiptir ve araç içi şok ve titreşime dayanıklılık için Japon JIS D1601 standardına uygundur.

Geniş Sıcaklık Aralığı

Şarj edilebilir pil ile kullanıldığında bile DL350, 0 ila 45 derece arasındaki sıcaklıklarda çalışacaktır. DL350, sahanın zorlu ortamlarına yüksek kaliteli laboratuvar ölçümleri getiriyor.

ARIZA BULMA TETİK ZENGİNLİĞİ

Kullanıcının basit bir seviye tetikleme seçeneği vardır veya darbe genişliği, dalga biçimi periyodu ve birden çok kanalda tetikleyiciler gibi gelişmiş tetikleyiciler kullanabilir. Örneğin, dalga penceresi tetikleyicisi, voltaj düşüşlerini, ani yükselmeleri, ani yükselmeleri, faz kaymalarını veya düşüşleri kolayca yakalamayı sağlayan AC güç hattı izleme için idealdir (40 ila 1.000 Hz dalga biçimleri için mevcuttur).

Bir DL350’yi gözetimsiz bırakın ve dalga formunu otomatik olarak bir dosyaya kaydedin veya tetiklendiğinde ve tetiklendiğinde bir bildirim e-postası gönderin.
