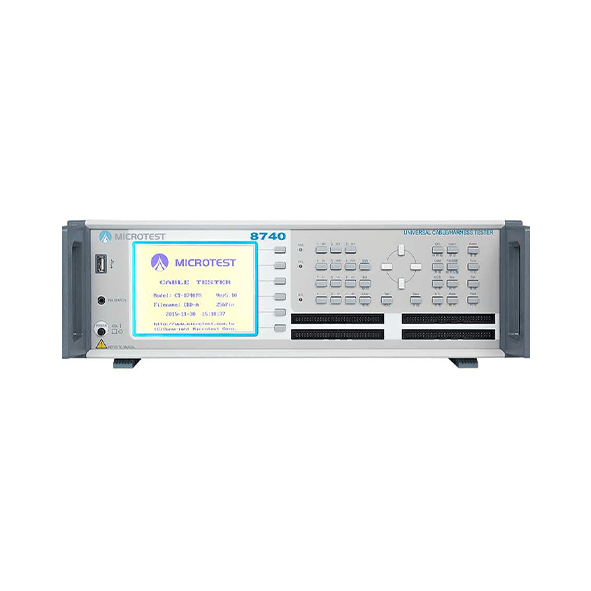

Microtest 8740 Kablo Test Cihazı-2 Telli

2 Telli Kablo Demeti Test Cihazı

8740 kablo veya konnektör test cihazı 128, 256, 512 ve 1024 test pinine sahiptir.

8740 kablo veya kablo demeti test cihazının ölçüm öğeleri

1.  Açık/Kısa;
2.  İletkenlik;
3.  Bileşenler;
4.  AC Hipot;
5.  DC izolasyon/ Hipot;
6.  Hızlı iletkenlik
7.  Aralıklı O/S ve
8.  Hızlı Aralıklı açık devre. RS-232, USB Host, Print ve Remote arayüzlerini destekler.

Test pimi 128/256/512
500 sete kadar test dosyası sayısı
Açık/Kısa
iletkenlik
AC/DC Hipot Testi
DC yalıtımı
Hızlı iletkenlik
Çoklu DUT testi
Barkod tarama ve yazdırma işlevini destekler
Tel veya konektörlerin normal veya ters eklentisini otomatik olarak tanımlayın

Özellikler:

Model 8740
Güvenlik Hi pot Testi
AC Hipot Kaçak Akımı 0.01mA -5mA
AC Ark Algılama 0-9
DC Hipot Kaçak Akımı 0.1µA-1000µA
DC Ark Algılama 0-9
DC Hipot İzolasyon Direnci 1MΩ-1.2GΩ
Hipot Çıkış Doğruluğu ±%5
Hipot Ölçüm Doğruluğu ±%5
Nominal Çıkış 5Vdc
Hipot Ölçüm Süresi 0.01秒 – 60秒
Tel Özellikleri İzin verilen maksimum kapasitans 5μF
Alçak Gerilim Elektrik Testi
Ölçüm Modu 2 Telli Test
İletkenlik 100mΩ-52Ω
Aralıklı İletkenlik 100mΩ-52Ω
İŞLETİM SİSTEMİ
Aralıklı O/S

Hızlı Aralıklı açık devre

1kΩ-100kΩ
O/S Belirleyici Yargıç ●
Tek Taraflı Test ●
Bileşen testi
Direnç Ölçüm Aralığı 100mΩ-2MΩ
Seviye Sinyali 2.4V (Sabit)
Akım Sinyali 35mA
Kapasite Ölçüm Aralığı 10pF-3µF
Seviye Sinyali 1.2V (Sabit)
Frekans Sinyali OTOMATİK Vites (Sabit)
48Hz/480Hz/4.8kHz/48kHz

Diyot Ölçüm Aralığı 0-6.8V
Diğer İşlev
Gelişmiş Fonksiyonlar Programlanabilir sürekli test / Pin arama/Otomatik teşhis
Test Tarama Modu Otomatik, Manuel, Harici Tetikleme
Ölçüm Sinyali Alçak Gerilim Ölçüm Sinyali
Panel Sistemi/Hızlı/Düzenle/İşlev
Gösterge Başarılı/Başarısız HV LED kırmızı-yeşil gösterge ışıkları / Ekran Görüntüsü /Ses

SİSTEM

Kullanım Kılavuzu, Otomatik, Uzaktan Kumanda
Dahili Depolama 500 sete kadar test dosyası sayısı
Güç Kaynağı Sabit Voltaj 115/230 Vac ±%10
Frekans 60/50Hz
Güç tüketimi 300VA
Ortam Sıcaklığı 0℃-40℃
Nem BN≦%75
Ekran 320*240 nokta vuruşlu ekran
Boyut
(G*Y*D)

128PIN 256PIN 512PIN
435x145x406 mm 435x145x406 mm 435x190x406 mm
Ağırlık 8.44Kg 9.3Kg 14Kg
Arayüz RS-232, USB Host, Baskı, Uzak
