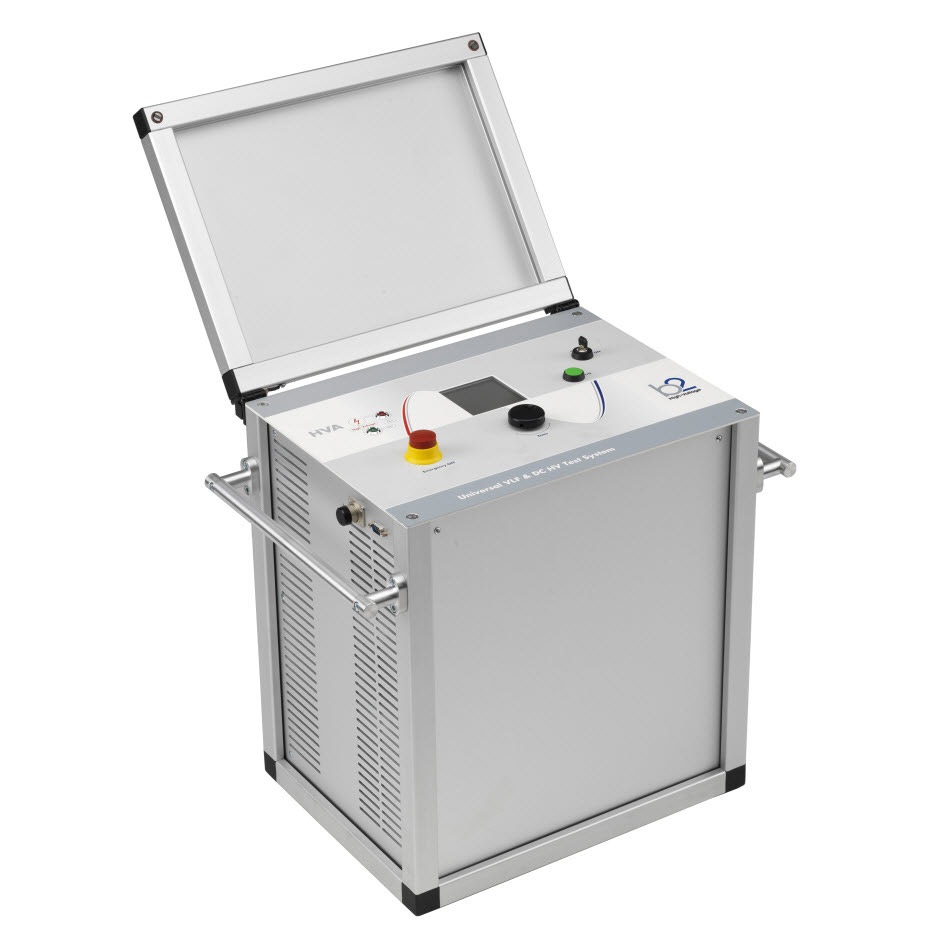

B2 Electronic HVA90 90 kV VLF Kablo Test Cihazı

Teklif İsteyin

90 kV a kadar DC Test Gerilimi
90 kV Peak Gerilimi
64 kV RMS Test Gerilimi

90 kV VLF Kablo Test Cihazı VLF (Very Low frequance) Test Yöntemi : Çok Düşük Frekans ile AC'de Yapılan Testdir. XLPE ve EPR gibi yekpare dielektrik kablolar için geleneksel olarak yapılan DC Hi-Pot veya dayanıklılık testi yerine denenmiş ve kanıtlanarak kabul edilmiştir.   Bilindiği üzere bakım ve servis amaçlı yapılan… Devamı

Kategoriler: Kablo Takip Cihazları Etiketler: B2 Electronic, Kablo Test Cihazı, VLF, vlf kablo test cihazı
Paylaş
Facebook Twitter Pinterest linkedin WhatsApp WhatsApp
  • Açıklama
  • Ürün Özellikleri
  • Teknik Özellikler
  • Aksesuarlar
Açıklama

90 kV VLF Kablo Test Cihazı

VLF (Very Low frequance) Test Yöntemi : Çok Düşük Frekans ile AC’de Yapılan Testdir. XLPE ve EPR gibi yekpare dielektrik kablolar için geleneksel olarak yapılan DC Hi-Pot veya dayanıklılık testi yerine denenmiş ve kanıtlanarak kabul edilmiştir.



Bilindiği üzere bakım ve servis amaçlı yapılan DC izolasyon ve delinme testleri ile yeraltında  bulununan XLPE ve EPR gibi extrüde kablolarda zamanından önce muhtemel izolasyon problemleri oluşmasına neden olabilir.



Ayrıca DC delinme veya Hİ-Pot testleri ciddi kablo arızalarının bulunmasında başarısız bulunmuştur. Bu yüzden DC’de yapılan herhangi bir Hİ-Pot testi yerine çok düşük frekans ile AC’de yapılan VLF (Very Low Frequence) testi hemen hemen tüm kablo test standartlarında kullanılmaya başlanmıştır.



AC’de VLF (Very Low Frequence) uygulanarak yapılan Hİ-Pot /Delinme testlerinin uygun bulunmasından beri kablo izolasyonlarında herhangi bir problem gözlenmemiş ve kablonun ömrünün kısalmadığı gözlenmiştir.



Ürün Özellikleri

Ürün Özellikleri

  • AC (VLF) 0,01Hz'den 0,1Hz'e Kadar Ayarlanabilir Test Frekansı
  • Otomatik Test Frekansı Seçimi
  • Gerçek Simetrik Sinüsoidal Test Frekansı
  • Yük Kayıpları,Tam Yük Aralığında Dalga Formu Çıkışı
  • Eş Zamanlı Çıkış Dalga Formunun ekranda Görüntülenmesi
  • AC 0-90kv Peak Çıkış Gerilimi
  • AC 0-64 kV RMS Simetrik Çıkış Gerilimi
  • DC ±0-90kV Çıkış Gerilimi
  • Burn(Yakma) Özelliği
  • Karedalga 90kV Çıkış Gerilimi
  • Yüksek Yük Kapasitesi Çıkışı(10µF'a Kadar)
  • Otomatik Deşarj
  • Duty Cycle: Sürekli, Çalışma zamanı için Sıcaklık Limiti Yok!!!
  • Kısa Devre Koruması
  • PC SoftWare
  • TD60 İle Tan Delta Testleri Yapabilme (Opsiyonel)
  • PD90 İle Kısmi Boşalma Testleri Yapabilme (Opsiyonel)
  • 127 kg
Teknik Özellikler

Teknik Özellikler

ÖZELLİKLER

Giriş Voltajı210-265 V 50 / 60Hz
Çıkış VoltajıSinusoidal: 0-90 kV peak, Symmetrical, 64kV rmsDC: ± 0-90 kVKare dalga: 90kVDoğruluk ± 1%Çözünürlük 0,1kV
Çıkış AkımıSkala:0-40mADoğruluk: ± 1%Çözünürlük: 1µA
Direnç Sahası0.1 MΩ ….5 GΩ
Çıkış FrekansıSkala:0.01Hz – 0.1Hz0.01Hz'lik adımlarla 0.01….0.1Hzotomatik frekans seçimi
Çıkış ModuAC (VLF) Tam kademede yükten bağımsız ve simetrikDC (pozitif yada negatif polarite)Karedalga:Darbeli (Pulsed)Yakma(Burn) / Hata durumu veya hatada atma moduEkran/ Sheath Testi
HafızaHafızada min 50 Test kayıt kapasitesi
ÖlçümlemeVoltaj ve Akım (True RMS ve/veya Peak)KapasitansRezistansZamanDelinme Voltajı
DutySürekli! Çalışma zamanı için sıcaklık limiti yok
HV kablo5 m timsah ağzı clamp sonlu kablo(ihtiyaca göre başka opsiyonlar bulunmaktadır.)
YazılımHVA Control Center
Bilgisayar ArayüzüRS232 iletişimi
SıcaklıkDepolama: -25ºC ..... +70ºCÇalışma:-5ºC ..... +45ºC
Boyutlar (LXWXH)650x445x610mm
Ağırlık127 kg
Opsiyonel UygulamalarTD60 Tan Delta Ölçüm SistemiPD90 Kısmi Boşalma Ölçüm Sistemi

Aksesuarlar

Aksesuarlar

  • TD90 ile Tan Delta Testleri Yapabilme (Opsiyonel)
  • PD90-2 ile Kısmi Boşalma Testleri Yapabilme (Opsiyonel)
