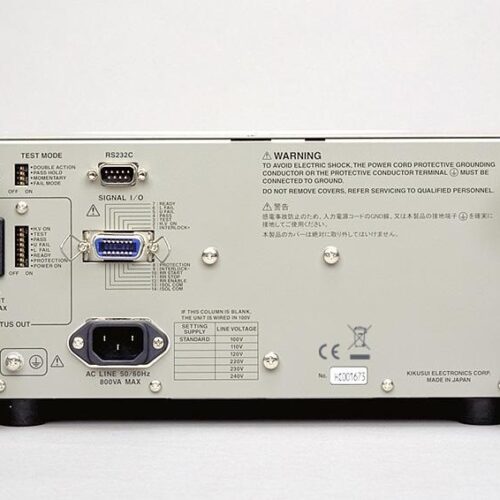

KIKUSUI TOS5050A 5kV AC Hi-Pot Test Cihazı
Ürünlere geri dön
Next product
HİOKİ SS7012
Resmi büyüt

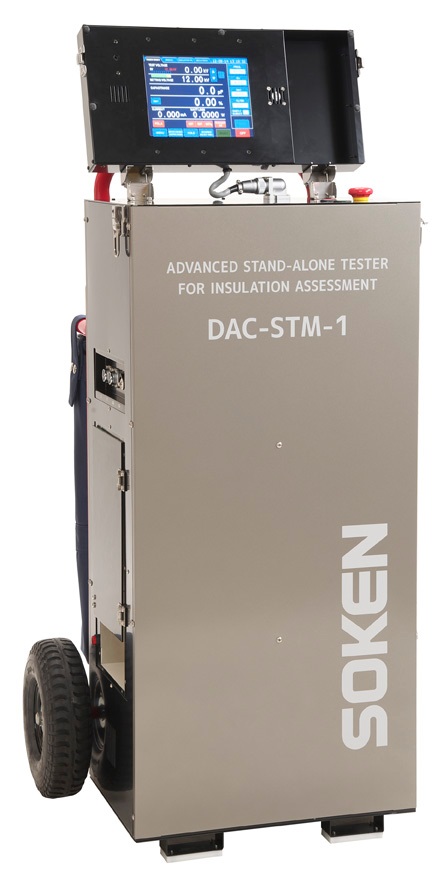

Sokken DAC-STM-1 Taşınabilir Bir Dabıl Test Sistemi

Teklif İsteyin

DAC-STM-1 Tek Parça ve Taşınabilir Bir Dabıl Test Sistemidir.

DAC-STM-1 dahili yüksek gerilim kaynağına sahip tek parça ve taşınabilir bir AC izolasyon test sistemidir. Sadeleştirilmiş kullanım, otomatik çalışma modu, uygun kablolama sayesinde, saha da ölçüm desteği, ayarlar için gerekli zamanı önemli ölçüde azaltır. ·         Tekerlekler ile donatılmış dış gövde yapısı saha testleri için mükemmel taşınabilirlik sağlar. ·         DAC-STM-1’in dahili… Devamı

Kategoriler: Tan-Delta / Kapasitans / Power Factor (Dabıl) Ölçüm Cihazları Etiketler: dabıl, kapasite tan delta, tan delta, trafo test cihazı
Paylaş
Facebook Twitter Pinterest linkedin WhatsApp WhatsApp
  • Açıklama
  • Ürün Özellikleri
  • Teknik Özellikler
  • Aksesuarlar
Açıklama

DAC-STM-1 dahili yüksek gerilim kaynağına sahip tek parça ve taşınabilir bir AC izolasyon test sistemidir. Sadeleştirilmiş kullanım, otomatik çalışma modu, uygun kablolama sayesinde, saha da ölçüm desteği, ayarlar için gerekli zamanı önemli ölçüde azaltır.

·         Tekerlekler ile donatılmış dış gövde yapısı saha testleri için mükemmel taşınabilirlik sağlar.

·         DAC-STM-1’in dahili güç kaynağı, kabloları ve taşıması kolay yapısı ölçüm için hızlı kurulum imkanı sağlar.

·         DAC-STM-1 yüksek voltaj akım trafosu methodunu kabul eder, ve topraklama kaçak akımlarından etkilenmeden son derece güvenilir test imkanı sağlar.

·         UST (topraklamasız tip testi) , GST (topraklı tip testi) ve GST-g ( guard ile topraklı tip testi) testleri için bir seçici kullanılarak bağlantı değişikliği yapılmasına gerek duymadan otomatik ölçüm yapılmasına olanak sağlar.

·         Tersiyer sargılı trafolarda test uygulama.

·         Saha ölçümlerinde endüktif aygıtlar tarafından test kesintiye uğrayabilir.Testin kesintiye uğramaması için İndüksiyon eliminasyon (İndüklenen enterferansı bastırma) ve polarite anahtarlama fonksiyonu cihaza dahil edilmiştir.

·         Yağ izolasyon ölçüm modu ve indüktans ölçüm modu mevcuttur.

LCD Ekran

Saha testleri dikkate alındığında, geniş (8.4 inç) , yüksek çözünürlükte LCD ekran kullanılmıştır. Dokunmatik ekran ölçüm gerilimi seçimi, ölçüm aralığı, otomatik ve manuel mod arasında geçiş yapmak, ölçülen verilerin hızlı görüntülenmesi için mükemmeliyetlik sağlar.



UST, GST ve GST-g arası ölçümler için yeniden bağlantı gerektirmez

Geleneksel olarak, güç trafoları ölçümleri esnasında UST, GST ve GST-g bağlantıları arasındaki ölçüm kabloları yeniden bağlantı gerektirmektedir.DAC-STM-1 dahili seçici devresi kullanarak CH-L, CH-T ve CH-G otomatik geçiş sağlanır.





İndüklenen gerilimin ortadan kaldırılması

Cihaz teste başlamadan önce otomatik olarak indüklenen akımın etkilerini sıfırlama özelliğine sahiptir.

Kablo Bağlantıları

Rock tipi bağlantı girişleri sayesinde ölçüm kabloları cihaza kolay ve hızlı bir şekilde bağlanır ve testin sorunsuz ve güvenli bir şekilde yapılmasını sağlanır.

USB Bellek kullanımı – USB Versiyon 2.0 giriş

Ölçülen verileri USB belleğe CSV dosyası olarak kaydedilebilir. Yüksek gerilim trafo otomatik ölüm modunda veriler otomatik olarak kaydedilir. Manuel ölçüm modunda, yağ ölçüm modu ve indüktans ölçüm modlarında veriler isteğe bağlı olarak kaydedilir.

PC yazılım

DAC-STM-1 harici bir bilgisayar ile kullanılarak Trafo / Motor/ Genaratör testlerinin gelişmiş izolasyon değerlendirmesini yapmak için standart USB arayüzü ile donatılmıştır.Özel bir kontrol programı kullanılarak V-tan δ karakteristik üzerinde test verilerini toplamayı destekler.



Ebatlar

Saha testleri için tasarlanmış bu izolasyon test cihazı, kompakt bir gövde ve düşük ağırlık merkezine sahip olması iki tekerlek ile kolay taşıma sağlar. Test için gerekli güç kaynağı cihaza entegre dir.İstenilen testlere hemen başlanabilir.



Ürün Özellikleri

Ürün Özellikleri

  • Tanδ Ölçümü
  • UST, GST and GST-g modlarında hızlı ölçüm
  • Güç Faktörü Ölçümü
  • Kapasitans Ölçümü
  • İndüktans Ölçümü
  • Çıkış Akımı Ölçümü
  • Güç Kaybı Ölçümü
  • Çıkış Voltajı Ölçümü
  • Frekans Testi
  • Yüksek Gerilim Trafosu Otomatik Ölçüm Modu
  • Manuel Ölçüm Modu
  • İzolasyon Ölçüm Modu
  • İndüktans Ölçüm Modu
  • İndüklenen Enterferansın giderilmesi
  • Polarite Değişikliği
  • 8.4 ,-inç Geniş, Dokunmatik LCD Ekran
  • USB Arayüzü
  • Japo Malı
Teknik Özellikler

Teknik Özellikler

TEKNİK ÖZELLİKLER
Tanδ0.00~100%
P.F0.00~70%
Kapasite50.0 pF~100.00nF
Induktans10.0H ~10000H
Test Voltajı12.0kV/1200V(İzolasyon Ölçüm Modu)
Maksimum Test Akımı80 mA
Test Frekansı50/60 Hz
Çıkış Akımı80mA, sürekli
Çıkış Gücü1kVA, sürekli
ParametrelerKademeÇözünürlükÖlçüm doğruluğu
Tanδ2%0.01%±0.02%+3% okumada+1 dijit
20%0.1%
100%1%
P.F. (cos Ø)2%0.01%±0.02%+3% okumada+1 dijit
20%0.1%
100%1%
Kapasitans1000pF(*)0.1pF±0.3%+1 dijit
100nF(*)0.01nF
10nF(*)0.001nF
İndüktans10000H10H±0.5%+1 dijit
1000H1H
100H0.1H
Çıkış Voltajı12kV0.1kV0.02kV+0.5%+1 dijit
1200V10V
Dahili STD kapasitör500pF±10% / Tanδ<0.02%
Besleme200-240VAC, 50/60Hz
Ebatlar452 x 994 x 312 mm
Ağırlık75kg
Çalışma Sıcaklığı-10˚C …+50˚C
Çalışma Nem5%...95%r.h.
AksesuarlarÖlçüm kablosu x3, besleme kablosux1, topraklama kablosux1, aksesuar çantası, uyarı lambası

Aksesuarlar

Aksesuarlar

İlgili ürünler

Kapat

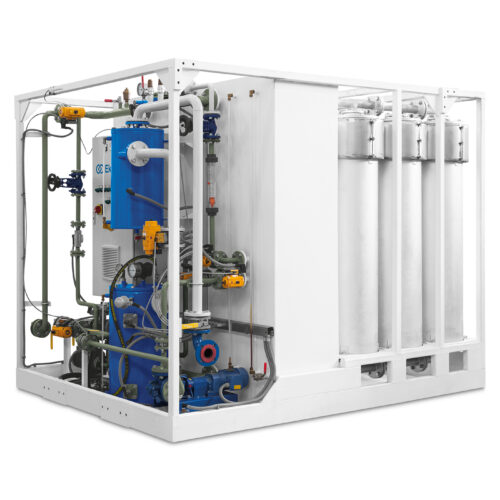

EKOFLUID REOIL® M Transformer Oil regeneration plant

Trafo Yağı Treatment / Rejenerasyon sistemleri
Transformer Oil regeneration plant
Teklif İsteyin
Kapat

RAYTECH WR100-13R Winding Resistance Meter

Trafo Test Cihazları, Trafo Sargı Direnç (DC Direnç) Ölçüm Cihazları
Winding Resistance Meter 100Amps, 3 Channels
Teklif İsteyin
Kapat

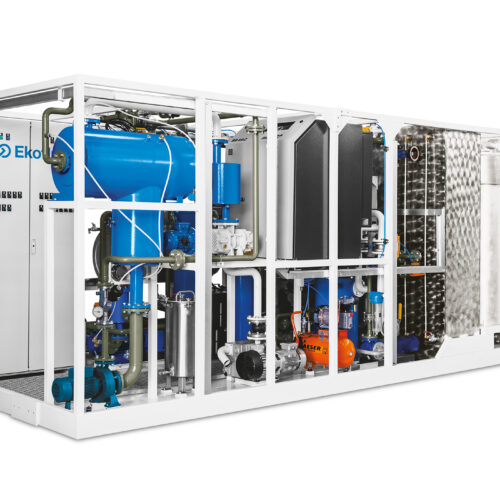

EKOFLUID REOIL® 5000 Transformer Oil regeneration plant
