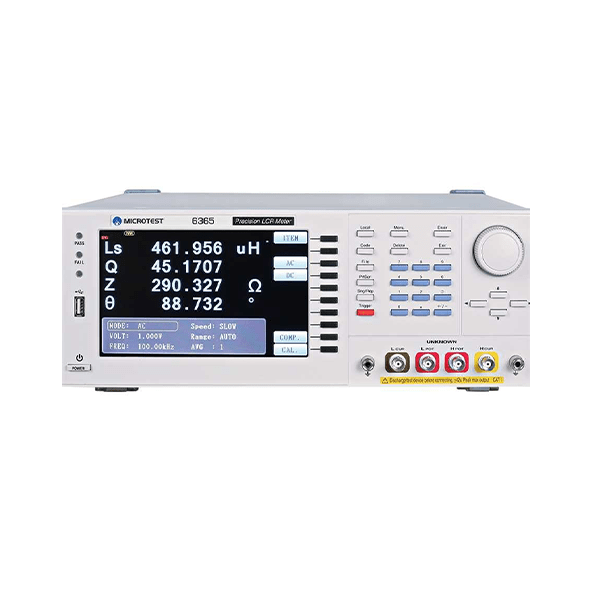

Microtest 6365A LCR Metre Test Frekansı : 0.1Hz-200kHz
Microtest 6365A LCR Metre Test Frekansı : 0.1Hz-200kHz için uzman ekibimizden bilgi almak ve fiyatlar için hemen iletişime geçin!ÖZELLİKLERİ Test Frekansı 0.1Hz-200kHz Çıkış Empedansı 100Ω Açık Devre/Kısa Devre Sayaç Modu Liste Modu 0″ TFT, 800×480 renkli ekran Aynı Anda Görüntülenen Dört Parametre Karşılaştırıcı/BIN Temel Doğruluk ±0.05% PC Link ile Grafik Analizi Kullanma Technical Data Selection Model 6365A Frequency 0.1Hz-200kHz Selection 6365B 6365 6363 6364 6366 6367 Frequency… Devamı
Açıklama
ÖZELLİKLERİ
Test Frekansı 0.1Hz-200kHz
Çıkış Empedansı 100Ω
Açık Devre/Kısa Devre
Sayaç Modu
Liste Modu
0″ TFT, 800×480 renkli ekran
Aynı Anda Görüntülenen Dört Parametre
Karşılaştırıcı/BIN
Temel Doğruluk ±0.05%
PC Link ile Grafik Analizi Kullanma
Technical Data
Selection
| Model | 6365A | |||||
| Frequency | 0.1Hz-200kHz | |||||
| Selection | 6365B | 6365 | 6363 | 6364 | 6366 | 6367 |
| Frequency Range | 1mHz- 200kHz | 10Hz- 200kHz | 10Hz- 20kHz | 10Hz- 100kHz | 10Hz- 500kHz | 10Hz- 1MHz |
SPEC
| Model | 6365A | |
| Frequency Range | 0.1Hz-200kHz | |
| Frequency Setting | Continuity | |
| Frequency Output Accuracy | ±0.01% | |
| Frequency Resolution | 5 Digits | |
| Basic Accuracy | ± 0.05% | |
| AC Drive Level | Test Signal Voltage Level | 10mV – 2Vrms |
| Voltage Minimum Resolution | 1mV | |
| DC Drive Level | Test Signal Voltage Level | 10mV – 2V |
| Voltage Minimum Resolution | 1mV | |
| Output Impedance | 100 Ω | |
| Measurement Mode | Meter mode, list mode | |
| Measurement Parameters | |Z|、|Y|、θ、X、R、G、B、L、D、Q、DCR、C | |
| Test Time | AC / DC test speed Max. 8mS | |
Measurement Parameters
| Parameters | Range |
| |Z| | 0.001mΩ – 99.999MΩ |
| R, X | 0.001mΩ – 99.999MΩ |
| |Y| | 0.1nS – 99.999S |
| G, B | 0.1nS – 99.999S |
| θ | ±0.001 ~ ±180.000deg |
| Cs, Cp | 0.01pF – 9.9999F |
| Ls, Lp | 0.1nH – 99.999KH |
| D | 0.00001 – 9.9999 |
| Q | 0.1 – 9999.9 |
| Δ | -9999% – 9999% |
| Rdc | 0.001mΩ – 99.999MΩ |
SYSTEM
| Measurement Circuit | Series/Parallel |
| Correction | Open Circuit/Short Circuit |
| Indicator | PASS/FAIL |
| Test Range | Automatic/Lock |
| BIN | ● |
| List Mode | 8 sets |
| Bulit-in Storge | 128 sets |
| USB Host Storge | LCR setting documents, list mode setting document |
| Trigger Test | Auto, manual, RS-232, GPIB, Handler |
| Power Supply | Voltage：98-132Vac or 195-264Vac (Switchable) |
| Frequency：47-63Hz | |
| Power consumption | 30VA |
| Environment | Temperature：10℃-40℃ |
| Humidity：20-90%RH | |
| Dimension | 358x148x343 mm (W*H*D) |
| Weight | 3 Kg |
| Interface | RS-232、Handler、LAN、USB Host |
| Display | Color Screen, 7″ TFT (800*480) |
Ürün Özellikleri
Ürün Özellikleri
Teknik Özellikler
Teknik Özellikler
DATASHEET
Aksesuarlar
Aksesuarlar
MICROTEST Hakkında
Tayvan merkezli Microtest Corporation, pasif bileşenler, transformatörler, kablolar ve motorlar gibi çeşitli elektronik ürünlerin testi için LCR metreler, empedans analizörleri, elektriksel güvenlik test cihazları ve otomatik test sistemleri de dahil olmak üzere kapsamlı ve yüksek hassasiyetli ölçüm çözümleri üreten bir markadır.
Fiyat Teklifi
İlgili ürünler

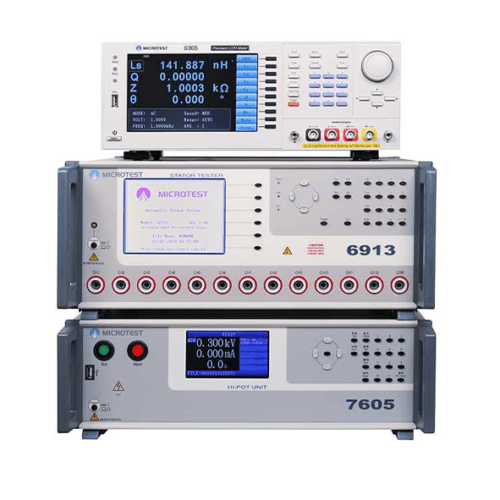

Microtest 6913 Motor Stator Test Sistemi
DATA SHEET
- 13 Kanal
- Hipot/Kaçak Akım
- Yalıtım direnci
- Sargı Katmanı kısa Testi
- Direksiyon testi
- Endüktans Testi
- Aynı anda birden fazla DUT setini test edebilir
- 4-Wire DC Direnç ölçümü diğerlerinden daha doğru olacaktır
- Dalga formu karşılaştırmalı Impulse/Surge, tahribatsız bir analizdir
- Çince/İngilizce ekran keyfi olarak değiştirilebilir

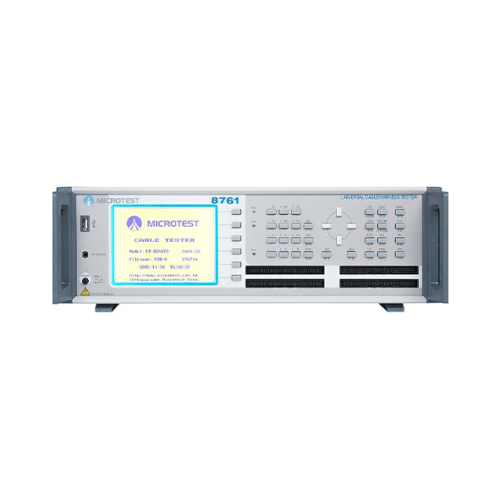

Microtest 8761 Kablo Test Cihazı-4 Telli
