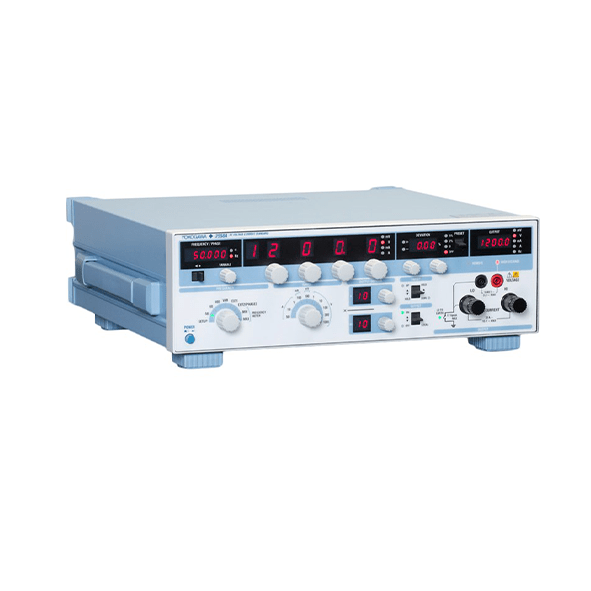

YOKOGAWA 2558A AC Gerilim Akım Kalibratörü

ÖZELLİKLERİ

2558A AC Gerilim Akım Standardı, kullanıcılara, müşterilerin Yokogawa’dan güvendikleri sınıfının en iyisi işlevsellik ve güvenilirliği sunar.

AC ÖLÇÜM CİHAZLARININ DOĞRULANMASI VE TEST EDİLMESİ İÇİN ÖZELLİKLER SÜİTİ
Gerilim, Akım ve Frekans süpürme
Çıkış Bölücü
Sapmanın Doğrudan Okunması
Çıkışın Dijital Ekranı
Ortak Akım Çıkış Terminalleri
GELENEKSEL HASSASİYET VE ÇIKIŞ STANDARTLARININ ÖTESİNE GEÇİN
1,00 mV ila 1200,0 V AC ve 1,00 mA ila 60,00 A AC arasındaki geniş çıkış aralıkları, 2558A’nın AC analog sayaçların uygun maliyetli kalibrasyonu için tercih edilen cihaz olduğu anlamına gelir. Döner kontroller ve bir dizi bilgisayar arayüzü, 2558A’nın ön panelden sezgisel olarak çalıştırılmasına veya bir ATE sistemi tarafından kontrol edilmesine olanak tanır.

Yüksek Doğruluk

AC Gerilimi: +/- 0.04 %
AC Akımı: +/- 0.05 %

2558A AC Gerilim Akım Standardı, sayaçları %0,1 doğruluk sınıfıyla kalibre etmek için fazlasıyla yeterlidir.

aralığın %10 ila 120’si
+/- (ayarın %’si + aralığın %’si)
50/60 Hz 40 ≤ f ≤ 400 Hz 400
AC Gerilimi 0.03 + 0.01* 0.05 + 0.01 0.10 + 0.02
AC Akımı 0.04 + 0.01* 0.06 + 0.01 0.12 + 0.02
* Çıkış %120 ila %144 olduğunda aralığın %0,1’ini ekleyin.

aralığın %1 ila %10’u
+/- (aralığın yüzdesi)
50/60 Hz 40 ≤ f ≤ 400 Hz 400
AC Gerilimi 0,013 0,015 0,03
AC Akımı 0,014 0,016 0,032

Yüksek Kararlılık

AC Voltaj/Akım: +/- 50 ppm/h

+/- (20 ppm aralık + 30 ppm aralık)/saat

Zaman içinde yüksek tekrarlanabilirlik ile ölçümler gerçekleştirin

Geniş Çıkış Aralığı

AC Voltajı: 1.00 mV – 1200.0 V
AC Akımı: 1.00 mA – 60.00 A

6 voltaj aralığı (100 m/1/10/100/300/1000 ([V]))
4 akım aralığı (100 m/1/10/50 ([A]))

Üretim aralığı, aralığın %0 ila 144’üdür

Geniş Frekans Aralığı

40 ila 1000 Hz (Frekans doğruluğu: +/- 50 ppm)

2558A, 50/60 Hz (ticari) ve 400 Hz (denizcilik ve havacılık) sabit frekanslarının yanı sıra 40 ila 1000 Hz arasında değişken frekanslar sağlar.

2558A’nın (50 ppm) yüksek frekans doğruluğu, frekans ölçerleri kalibre etmek için kullanılmasını da sağlar.

Dahili faz kaydırıcı kullanılarak birden fazla 2558A birimi senkronize edilebilir. Bu, iki 2558A’nın güç sayaçlarını kalibre etmek için doğru voltaj ve akım kaynakları olarak kullanılabileceği anlamına gelir.
