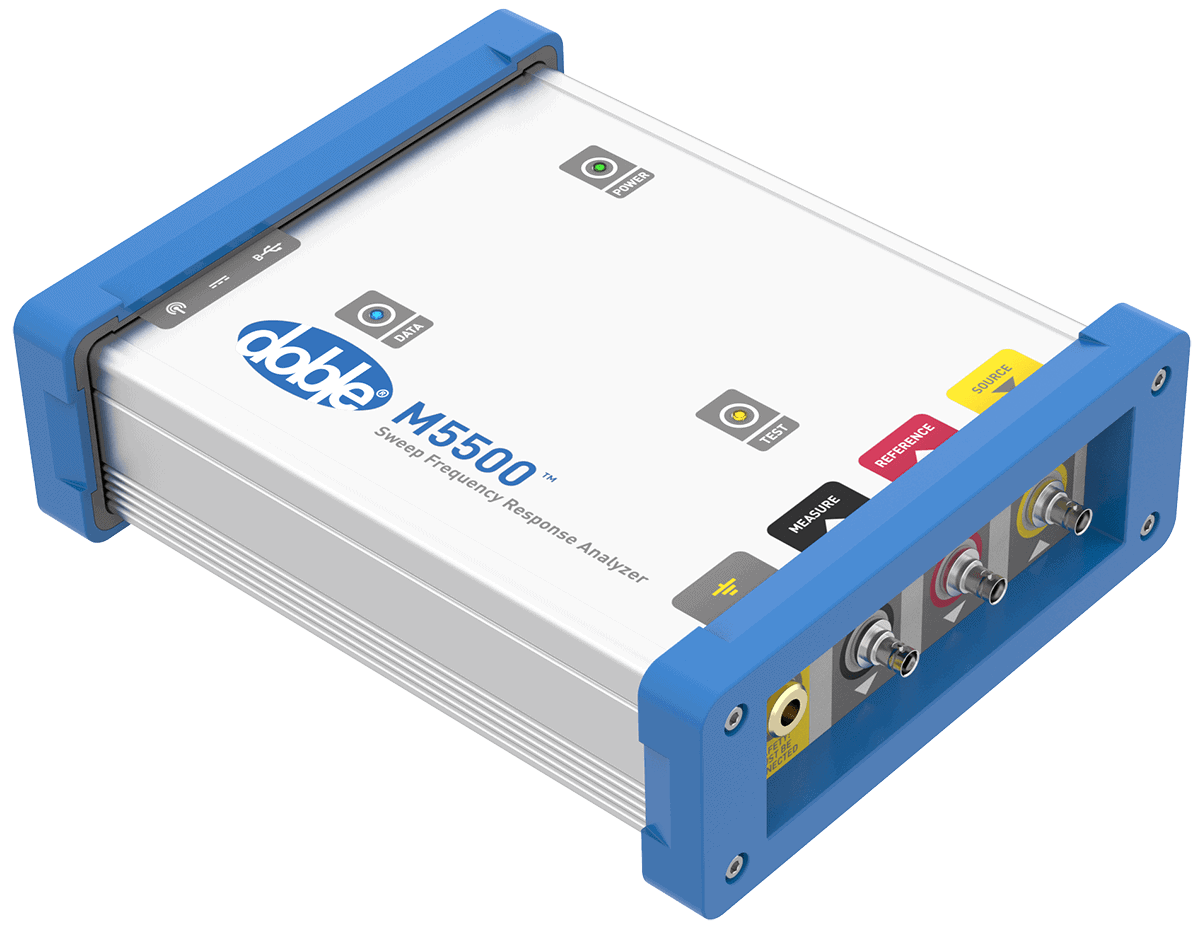

Doble M5500 Tarama Frekans Tepki Analizörü
Doble M5500 Tarama Frekans Tepki Analizörü hakkında uzman ekibimizden bilgi almak ve fiyatlar için hemen iletişime geçin!
M5500 Frekans Cevabı Tarama Analizözrü (SFRA), Doble’nin en yeni nesil SFRA tanı cihazıdır. İnanılmaz derecede hızlı tarama hızı ve genişletilmiş dinamik aralık ile, Doble M5500 test setini transformatörlerin, reaktörlerin ve sargılı diğer ekipmanların mekanik bütünlüğünü araştırmak için kullanabilirsiniz.
Bir transformatörün frekans tepkisini ölçebiliyorsanız, sargı, çekirdek ve bağlantılardaki fiziksel hareketleri ve diğer sorunları tespit edebilirsiniz. M5500, transformatöre bir uyarı sinyali gönderir ve geri dönen sinyalleri ölçer. Bu yanıtı temel okumalar ve benzer ünitelerden alınan test sonuçlarıyla karşılaştırmak, sapmaları belirlemenize ve dahili mekanik sorunları doğrulamanıza olanak tanır. M5500, mekanik bütünlük… Devamı
Hızlı, Doğru, Tekrarlanabilir SFRA
M5500 Frekans Tepki Analiz Cihazı, en yeni nesil SFRA teşhis cihazımızdır. İnanılmaz derecede hızlı tarama hızı ve genişletilmiş dinamik aralığı ile Doble M5500 test setini transformatörlerin, reaktörlerin ve sargılı diğer ekipmanların mekanik bütünlüğünü incelemek için kullanabilirsiniz. Yeni SFRA 6 Yazılımının kullanım kolaylığı ve güçlü özellikleriyle birleştiğinde , cihazlarınızın SFRA testini ve analizini gerçekleştirmek hiç bu kadar kolay ve verimli olmamıştı.
Bir transformatörün frekans tepkisini ölçebiliyorsanız, sargı, çekirdek ve bağlantılardaki fiziksel hareketleri ve diğer sorunları tespit edebilirsiniz.
M5500, transformatöre bir uyarı sinyali gönderir ve geri dönen sinyalleri ölçer. Bu yanıtı temel okumalar ve benzer ünitelerden alınan test sonuçlarıyla karşılaştırmak, sapmaları belirlemenize ve dahili mekanik sorunları doğrulamanıza olanak tanır.
M5500, mekanik bütünlük veya sargı hareketine dair sağlam kanıtlar sağlayarak cihazın durumu hakkındaki belirsizliği azaltır. Bir transformatörün nasıl bozulduğunu, bir arıza sonrasında tekrar hizmete alınabilir olup olmadığını veya nakliye sırasında hasar görüp görmediğini belirlemeye yardımcı olmak için kullanabilirsiniz.
Yeni transformatörünüz için fabrika testinin bir parçası olarak Doble SFRA temel testini belirtin ve her büyük taşıma modu değişikliğinde veya vinç kaldırmasında yeniden test yapılmasını isteyin. Sistem arızalarından sonra ve rutin testler sırasında teşhis araç kitinizin bir parçası olarak kullanın.
Ürün Özellikleri
- Hafif ve sağlam taşınabilir test cihazı
- Tipik tarama hızları, toplam test süresini azaltmak için 15 ila 30 saniye arasındadır.
- Varsayılan frekans aralığı 20 Hz ile 2 MHz arasındadır, genişletilmiş aralık ise 10 Hz ile 25 MHz arasındadır.
- Dinamik Aralık > 150 dB
- Kontrol bilgisayarına kablolu veya kablosuz bağlantı.
- Kontrol ve analiz için yeni SFRA v6 yazılımını içerir.
- “CE” işareti, elektromanyetik uyumluluk, güvenlik ve tehlikeli maddelerle ilgili Avrupa Birliği direktiflerine uygunluğu gösterir.
- Transformatör performansını sağlayın, bakım maliyetlerini azaltın ve transformatörlerin kullanım ömrünü uzatın.
- Çekirdek hareketi, sargı deformasyonu ve yer değiştirmesi, hatalı çekirdek topraklaması, kısmi sargı çökmesi, çember burkulması, kırık veya gevşek sıkıştırma yapıları, kısa devre yapmış sargılar ve açık sargılar gibi sorunları tespit edin.
- Düzenli bakım programınızın bir parçası olarak veya herhangi bir sorun olduğundan şüphelendiğiniz zamanlarda kullanın.
- Ölçümler son derece tekrarlanabilir olduğundan, ufak değişiklikler bile teşhis amacıyla kullanılabilir.
Teknik Özellikler
M5500 datasheetAksesuarlar
SFRA Ölçüm Kabloları
SFRA ölçüm kabloları, IEC 60076-18'e göre FRA ölçüm gereksinimlerini karşılamaktadır. İki kablo kiti mevcuttur.
SFRA Classic Plus
, 18 m (60 ft) uzunluğundaki M5400 ile birlikte gönderilen varsayılan kablodur ve klasik 3,6 m (12 ft) sabit uzunlukta topraklama bağlantısına sahiptir. Kısa devre yapmış uç testi için halka tipi referans topraklama bağlantısı ve isteğe bağlı örgü kiti ile IEC 60076-18 FRA Metod 1 (en kısa örgü) topraklama tekniği sağlar.
IEC 1 Örgü Kiti:
Yalnızca IEC 60076-18 Yöntem 1 tekniğiyle (en kısa örgü) test yapıyorsanız IEC 1 kitini kullanın. Örgü kiti, 800 kV seviyesine kadar olan burçlarda test yapmanıza olanak tanır.
SFRA Ölçüm Kabloları Hızlı Başlangıç Kılavuzu
