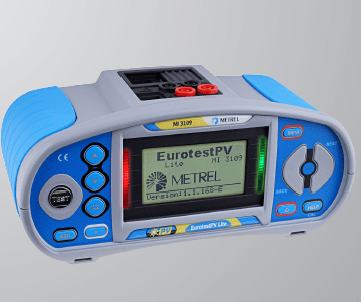

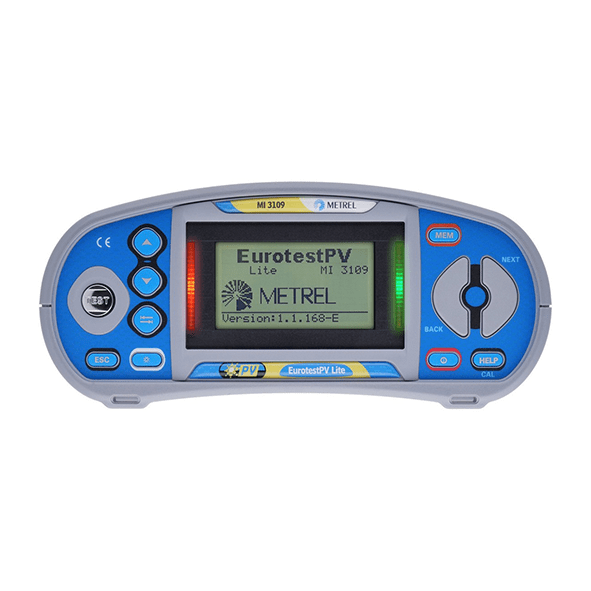

METREL MI 3109 Güneş Paneli Test Cihazı

Tek Tuşla Fotovoltaik Tesisatlar için Otomatik Test

Açıklama

Metrel 3109 Fotovoltaik Tesisat cihazı ile TS EN 62446- Şebeke Bağlantılı Fotovoltaik sistemler standartında gerekli olan bütün testler yapılabileceği gibi I-V karakteristiği, STC değerlerinin hesaplanması ve inverterlerin tek fazda AC ve DC tarafında güç ölçümleri de yapılabilmektedir. TS EN 62446 ya gerekli bütün testler tek tuşla otomatik olarak yapılarak raporlamada ve kontrolde kolaylık sağlar.

Özelikler

  • TS EN 62446 Tek Faz Şebeke Bağlantılı Fotovoltaik standartına göre testleri otomatik yapma imkanı
  • Tek tuşla otomatik test (EN 62446 ya göre)
  • Güneş Panelleri İzalosyon Testi
  • Dahili Hafıza – 1800 Test sonucu ya da 500 grafiksel ekranı kaydetme
  • PV Uzaktan Kontrol Modülü ile eş zamanlı PV modülün sıcaklığı ve güneş ışıması ölçümü
  • 2 Kanal Voltaj ve 2 Kanal Akım Kanalı sayesinde AC ve DC tarafta eş zamanlı ölçüm imkanı
  • Inverter Verimlilik Testleri , Tek fazda inverterin AC ve DC tarafını ölçebilirsiniz.
  • Scope Özelliği. Grafiksel Gösterim Ekranı
  • Dahili şarj ünitesi ile 1.2 V NiMH batarya çalıma imkanı
  • Ücretsiz Yazılım
  • Avrupa Malı
  • 3(üç) yıl garanti

Ürün Özellikleri

  • TS EN 62446 Tek Faz Şebeke Bağlantılı Fotovoltaik standartına göre testleri otomatik yapma imkanı
  • Tek tuşla otomatik test (EN 62446 ya göre)
  • Güneş Panelleri İzalosyon Testi
  • Dahili Hafıza – 1800 Test sonucu ya da 500 grafiksel ekranı kaydetme
  • PV Uzaktan Kontrol Modülü ile eş zamanlı PV modülün sıcaklığı ve güneş ışıması ölçümü
  • 2 Kanal Voltaj ve 2 Kanal Akım Kanalı sayesinde AC ve DC tarafta eş zamanlı ölçüm imkanı
  • Inverter Verimlilik Testleri , Tek fazda inverterin AC ve DC tarafını ölçebilirsiniz.
  • Scope Özelliği. Grafiksel Gösterim Ekranı
  • Dahili şarj ünitesi ile 1.2 V NiMH batarya çalıma imkanı
  • Ücretsiz Yazılım
  • Avrupa Malı
  • 3(üç) yıl garanti
  • Güneş Panelleri tesisatının AC ve DC tarafında yapılabilecek ölçümler ve testler ;
  • Güneş Panelleri izalosyon testi
  • Voltaj, akım, güç ve enerji ölçümü
  • Uoc (Açık Devre Voltajı), Isc (Kısa Akım Devresi) ölçümü
  • IV karakteristik ölçümü ve Grafiksel gösterimi
  • Modül Sıcaklığı
  • Voltaj, akım, güç ölçümü
  • PV modül ve inverter verimliliği, PV sistem hesaplaması
  • PV Uzaktan Kontrol Modülü ile eş zamanlı PV modülün sıcaklığı ve güneş ışıması ölçümü (piranometre ile
  • Elektriksel Tesisatlarda yapılabilecek ölçümler ve testler,
  • İzolasyon Testi 50 V/ 100/ 250 / 500 V / 1000 V
  • Toprak Hattı Süreklilik Testi


Teknik Özellikler

Fotovoltaik Tesisat Ölçümleri
Voltaj0 V DC ~999 V DC 0 V AC ~ 999 V AC I-V ölçümü: 0 V DC ~ 999 V DC
AkımPanel ölçümü: 0.0 mA ~ 300 A DC Invert ölçümü: 0.0 mA ~ 300 A AC I-V ölçümü: 0.00 A ~ 15 A DC
GüçPanel ölçümü: 0 ~ 200 kW I-V ölçümü: 0 ~ 15 kW
U-V Curve1000 V / 15 A / 15 kW
Işınım (Piranometre ile)0 ~ 2000 W/m2
Sıcaklık-10 °C ~ + 85 °C
Elektriksel Tesisat Ölçümleri
İzolasyon DirenciV = 50, 100, 250 VDC: R: 199.9 MΩ’a kadar U = 500 VDC, 1 kVDC: R: 999 MΩ’a kadar
Topraklama Direnci0.00 Ω ..9999 Ω
Süreklilik, 200 mA ve 7mA0.0 Ω ~ 1999 Ω
Genel Özellikler
Güç Kaynağı6 x 1.2 V NiMH batarya, tip AA
Bağlantı ArayüzüRS232 ve USB
Ağırlık1.3 kg
Boyutlar230 x 103 x 115 mm

Aksesuarlar

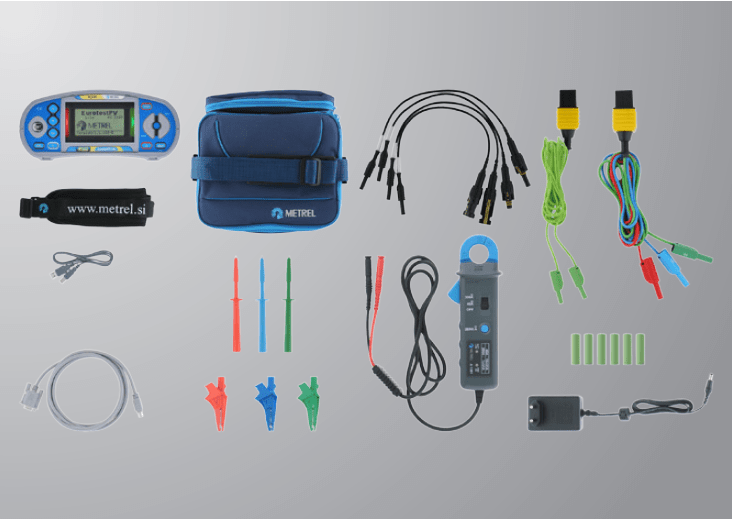

MI 3109 Standard set

  • Instrument MI 3109 EurotestPV Lite
  • Soft carrying bag
  • Universal PV test lead, 3 x 1.5 m
  • PV Continuity test lead, 2 x 1,5 m
  • Test probe, 3 pcs (red, blue, green)
  • Crocodile clip, 3 pcs (red, blue, green)
  • PV MC3/4 male/female adapters
  • AC/DC current clamp
  • Power supply adapter + 6 NiMH batteries, type AA
  • USB and RS232 - PS/2 cable
  • PC SW EuroLink PRO
  • Carrying strap
  • Short instruction manual
  • Instruction manual and handbook on CD
  • Calibration certificate

MI 3109 Pro set

  • Instrument MI 3109 EurotestPV Lite
  • EurotestPV Remote
  • PV Safety Probe
  • PV reference cell
  • Temperature probe
  • Soft carrying bag, 2 pcs
  • Universal PV test lead, 3 x 1.5 m
  • PV Continuity test lead, 2 x 1,5 m
  • Test probe, 3 pcs (red, blue, green)
  • Crocodile clip, 3 pcs (red, blue, green)
  • PV MC3/4 male/female adapters
  • AC/DC current clamp
  • Power supply adapter + 6 NiMH batteries, type AA
  • USB and RS232 - PS/2 cable
  • PC SW EuroLink PRO
  • Carrying strap
  • Short instruction manual
  • Instruction manual and handbook on CD
  • Calibration certificate
