VLF Kablo Testi Nedir? Orta Gerilim Kablolarında VLF Testi Nasıl Yapılır?

Orta gerilim enerji kabloları; sanayi tesisleri, enerji santralleri, trafo merkezleri, dağıtım şebekeleri ve büyük altyapı projelerinde elektrik enerjisinin güvenli şekilde iletilmesini sağlar. Bu kablolarda meydana gelebilecek izolasyon problemleri ise plansız enerji kesintilerine ve ciddi işletme kayıplarına yol açabilir.

Kabloların devreye alınması ve periyodik bakım süreçlerinde kullanılan önemli yöntemlerden biri VLF (Very Low Frequency – Çok Düşük Frekans) kablo testidir.

VLF testi özellikle XLPE ve EPR gibi ekstrüde izolasyonlu orta gerilim kablolarının AC gerilim altında test edilmesinde kullanılan profesyonel bir yöntemdir.

VLF Testi Nedir?

VLF, İngilizce Very Low Frequency ifadesinin kısaltmasıdır ve “çok düşük frekans” anlamına gelir.

VLF test cihazları, klasik şebeke frekansından çok daha düşük frekansta AC test gerilimi oluşturarak kablonun izolasyon sisteminin yüksek gerilim altında değerlendirilmesini sağlar.

Saha tipi VLF test sistemlerinde uygulamaya ve kullanılan cihaza bağlı olarak örneğin 0,01 Hz ile 0,1 Hz arasında test frekansları kullanılabilir.

Bu yöntemin en önemli avantajlarından biri, uzun ve kapasitif enerji kablolarının saha ortamında daha kompakt test sistemleriyle yüksek gerilim altında test edilebilmesidir.

Neden 50 Hz Yerine VLF Kullanılır?

Enerji kabloları elektriksel açıdan önemli miktarda kapasitif yük oluşturabilir.

Uzun bir orta gerilim kablosuna 50 Hz veya 60 Hz frekansta yüksek AC test gerilimi uygulamak için yüksek güç sağlayabilen büyük test sistemleri gerekebilir.

Frekans düşürüldüğünde kapasitif yükün oluşturduğu akım gereksinimi de önemli ölçüde azalır.

Bu nedenle VLF teknolojisi sayesinde uzun kabloların yüksek AC gerilim altında test edilmesi daha taşınabilir saha ekipmanlarıyla gerçekleştirilebilir.

Bu özellik VLF sistemlerini özellikle orta gerilim kablo devreye alma ve bakım uygulamalarında önemli hale getirir.

VLF Testi Hangi Kablolarda Kullanılır?

VLF testleri özellikle orta gerilim enerji kablolarının değerlendirilmesinde kullanılır.

Başlıca uygulama alanları:

• XLPE izolasyonlu kablolar
• EPR izolasyonlu kablolar
• Orta gerilim yeraltı kabloları
• Enerji dağıtım kabloları
• Endüstriyel tesis besleme kabloları
• Trafo merkezi bağlantı kabloları
• Enerji santrali kablo sistemleri
• Yenilenebilir enerji tesislerindeki OG kablolar

olarak sıralanabilir.

Uygulanacak test gerilimi ve test prosedürü ise kablonun gerilim sınıfına, yapısına, yaşına, işletme durumuna ve uygulanacak standarda göre belirlenmelidir.

VLF Kablo Testi Neden Yapılır?

VLF testinin temel amacı kablo izolasyon sisteminin belirlenen test koşullarına dayanıp dayanamadığının değerlendirilmesidir.

Testler farklı amaçlarla gerçekleştirilebilir.

Yeni Döşenen Kabloların Devreye Alınması

Yeni bir orta gerilim kablosunun montajının tamamlanması, kablonun hiçbir problem taşımadığı anlamına gelmez.

Taşıma, kablo çekimi, montaj veya başlık ve muf işlemleri sırasında oluşabilecek problemler devreye alma aşamasında ortaya çıkabilir.

VLF testi kablo enerjilendirilmeden önce izolasyon sisteminin değerlendirilmesine yardımcı olur.

Bakım Sonrası Kontrol

Kablo üzerinde muf, başlık veya farklı bir onarım işlemi gerçekleştirildikten sonra sistemin tekrar işletmeye alınmadan önce test edilmesi gerekebilir.

Periyodik Bakım

Kritik enerji tesislerinde kabloların durumunun belirli aralıklarla değerlendirilmesi, olası izolasyon problemlerinin işletme kesintisine dönüşmeden önce belirlenmesine yardımcı olabilir.

VLF Testi Nasıl Yapılır?

VLF testi yüksek gerilim içeren profesyonel bir uygulamadır ve yalnızca gerekli eğitim, yetkinlik ve güvenlik prosedürlerine sahip personel tarafından gerçekleştirilmelidir.

Genel test süreci aşağıdaki aşamalardan oluşur.

1. Kablonun Devreden Ayrılması

Test edilecek kablo enerjisiz hale getirilir ve ilgili sistemden güvenli şekilde izole edilir.

Enerjisiz olduğu uygun yöntemlerle doğrulanır.

2. Güvenli Çalışma Alanının Oluşturulması

Test sırasında kabloya yüksek gerilim uygulanacağından test bölgesine yetkisiz kişilerin erişimi engellenir.

Gerekli topraklama ve iş güvenliği prosedürleri uygulanır.

3. Test Sisteminin Bağlanması

VLF test cihazının yüksek gerilim çıkışı ve topraklama bağlantıları üreticinin talimatlarına ve uygulanacak test prosedürüne uygun şekilde gerçekleştirilir.

4. Test Parametrelerinin Belirlenmesi

Kablonun özelliklerine ve uygulanacak standarda göre;

• test gerilimi,
• test frekansı,
• test süresi,
• gerilim yükseltme prosedürü

belirlenir.

Bu değerler her kablo için aynı değildir.

5. Test Geriliminin Uygulanması

VLF test cihazı belirlenen test programına göre kabloya çok düşük frekanslı AC yüksek gerilim uygular.

Test boyunca sistemin davranışı ve cihaz tarafından sağlanan ölçüm parametreleri takip edilir.

6. Testin Sonlandırılması ve Deşarj

Test tamamlandıktan sonra kablo üzerinde depolanmış elektriksel enerjinin güvenli biçimde boşaltılması gerekir.

Bu aşama yüksek gerilim kablo testlerinin kritik güvenlik adımlarından biridir.

Kablo güvenli biçimde deşarj edilmeden test bağlantılarına müdahale edilmemelidir.

VLF Testi ile İzolasyon Megeri Testi Arasındaki Fark Nedir?

Bu iki yöntem birbirinin doğrudan alternatifi değildir.

İzolasyon megeri, kabloya DC test gerilimi uygulayarak izolasyon direncinin ölçülmesini sağlar. Periyodik elektriksel bakım çalışmalarında oldukça yaygın kullanılan bir yöntemdir.

VLF test cihazı ise kablonun izolasyon sistemine çok düşük frekanslı AC yüksek gerilim uygulayarak farklı bir değerlendirme yapılmasını sağlar.

Dolayısıyla yalnızca izolasyon direncinin ölçülmesi ile VLF dayanım testi aynı şeyi ifade etmez.

Kritik orta gerilim kablo sistemlerinde uygulanacak testlerin kablonun yapısına ve ilgili prosedürlere göre belirlenmesi gerekir.

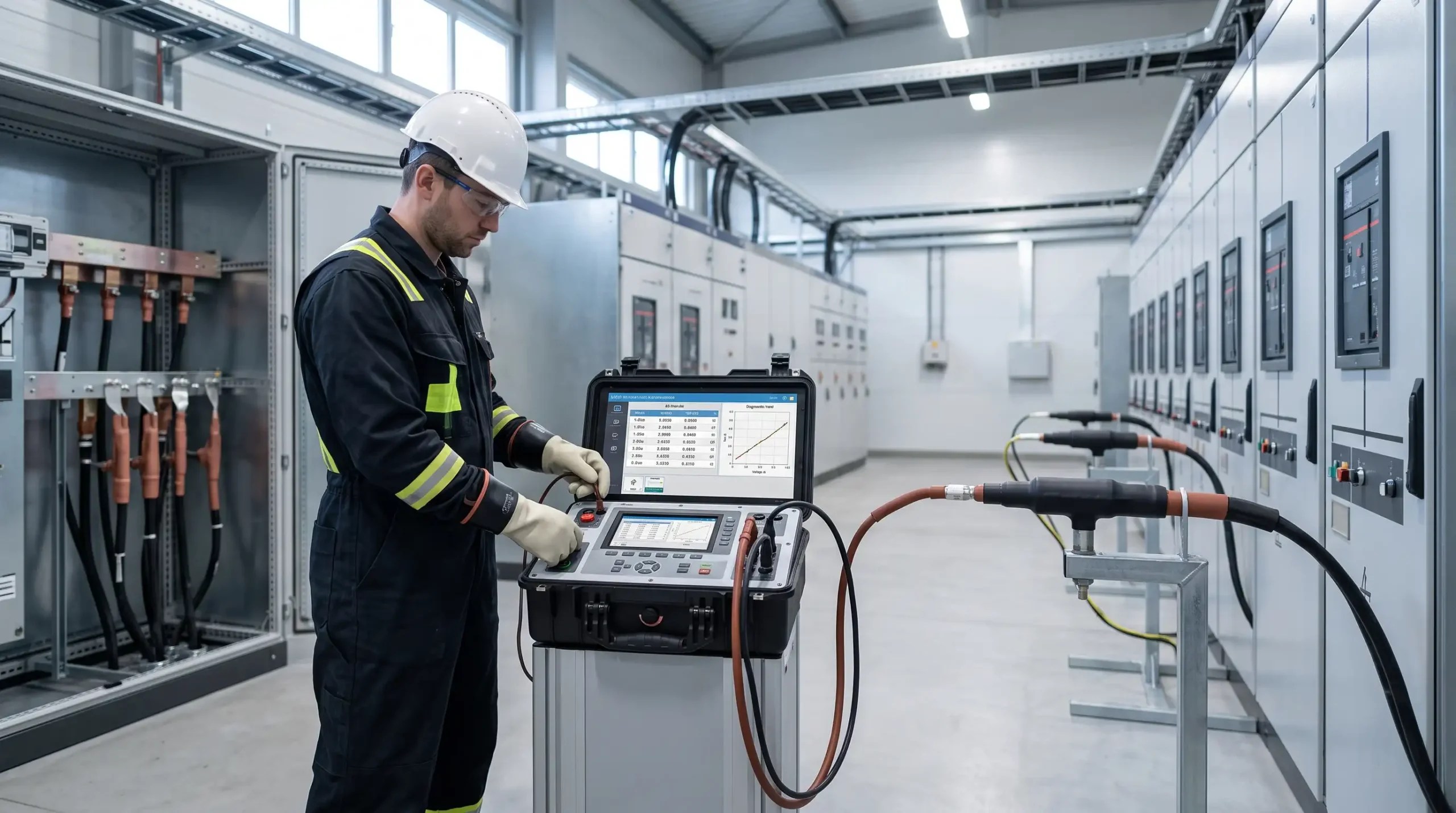

VLF ile Tan Delta Aynı Test midir?

Hayır.

VLF ve Tan Delta birbiriyle ilişkili olabilen ancak aynı sonucu vermeyen yöntemlerdir.

VLF sistemi kabloya uygun test geriliminin uygulanmasında kullanılabilir.

Tan Delta ölçümü ise izolasyon sisteminin dielektrik kayıplarının değerlendirilmesine yönelik diagnostik bilgi sağlar.

Tan Delta ölçümleri özellikle kablo izolasyonunun genel durumu ve yaşlanması hakkında daha ayrıntılı değerlendirmeler yapılmasına yardımcı olabilir.

Bazı gelişmiş VLF sistemleri Tan Delta ölçüm özelliğini entegre veya opsiyonel olarak sunabilir.

Kısmi Deşarj (PD) Testi Nedir?

Kablo sistemlerinin değerlendirilmesinde kullanılan bir diğer gelişmiş yöntem Partial Discharge (PD) – Kısmi Deşarj testidir.

Kısmi deşarjlar izolasyon sistemi içerisinde veya çevresinde meydana gelen lokal elektriksel boşalmalardır.

PD ölçümleri;

• kablo izolasyonundaki lokal problemler,
• kablo başlıkları,
• muf bağlantıları,
• izolasyon kusurları

gibi belirli problem noktalarının değerlendirilmesinde kullanılabilir.

VLF, Tan Delta ve kısmi deşarj yöntemleri doğru uygulamalarda birlikte kullanılarak kablo sistemi hakkında daha kapsamlı bilgi elde edilmesini sağlayabilir.

VLF Test Cihazı Seçerken Nelere Dikkat Edilmeli?

Profesyonel bir VLF test sistemi seçilirken yalnızca cihazın maksimum kV değerine bakmak yeterli değildir.

Maksimum Test Gerilimi

Cihazın çıkış gerilimi test edilecek kablonun gerilim sınıfına ve uygulanacak test prosedürüne uygun olmalıdır.

Kablo Kapasitansı ve Yük Kapasitesi

Uzun kablolar daha yüksek kapasitif yük oluşturabilir. VLF cihazının test edebileceği maksimum yük kapasitesi bu nedenle önemlidir.

Test Frekansı

Profesyonel VLF cihazlarında farklı test frekanslarının seçilebilmesi çeşitli kablo uzunluklarına ve test koşullarına uyum sağlamayı kolaylaştırır.

Tan Delta Desteği

Kablo izolasyonunun yalnızca dayanımının değil durumunun da değerlendirilmesi gerekiyorsa Tan Delta ölçümü destekleyen sistemler tercih edilebilir.

Kısmi Deşarj Desteği

İleri seviye kablo diagnostik uygulamalarında PD ölçümü önemli bir özellik olabilir.

Raporlama

USB, bilgisayar yazılımı veya dijital raporlama özellikleri test sonuçlarının kayıt altına alınmasını ve geçmiş ölçümlerle karşılaştırılmasını kolaylaştırır.

Taşınabilirlik

VLF cihazları çoğunlukla saha koşullarında kullanıldığından cihazın ağırlığı, taşıma sistemi ve çevresel dayanıklılığı da seçim kriterleri arasındadır.

VLF Testi Kablo Arızasını Bulur mu?

Burada önemli bir ayrım bulunmaktadır.

VLF testi temel olarak kablo izolasyonunun belirlenen yüksek gerilim test koşullarındaki performansının değerlendirilmesi için kullanılır.

Bir kabloda arızanın yerini fiziksel olarak belirlemek ise kablo arıza tespit sistemlerinin görevidir.

Örneğin yeraltındaki birkaç kilometrelik bir kablonun 750. metresinde arıza bulunduğunun belirlenmesi için TDR, darbe, akustik veya farklı kablo arıza lokalizasyon yöntemleri kullanılabilir.

Dolayısıyla:

VLF → kablo izolasyonunun test edilmesi

Tan Delta → izolasyon durumunun diagnostik değerlendirilmesi

PD → lokal kısmi deşarj aktivitelerinin incelenmesi

Kablo arıza tespit sistemi → arıza konumunun belirlenmesi

şeklinde genel bir ayrım yapılabilir.

Orta Gerilim Kablolarında Doğru Test Sisteminin Önemi

Orta gerilim kablolarındaki bir izolasyon problemi yalnızca kablonun değiştirilmesi maliyetini oluşturmaz.

Beklenmeyen bir arıza;

• üretimin durmasına,
• enerji kesintisine,
• kritik ekipmanların devre dışı kalmasına,
• bakım maliyetlerinin yükselmesine,
• operasyon süresinin kaybedilmesine

neden olabilir.

Bu nedenle özellikle kritik enerji altyapılarında kabloların devreye alma ve bakım testlerinin uygun cihazlarla ve doğru prosedürlerle gerçekleştirilmesi önemlidir.

TestOne ürün portföyünde farklı test gerilimleri ve uygulamalar için VLF kablo test cihazları, Tan Delta sistemleri, kısmi deşarj test sistemleri ve kablo arıza tespit çözümleri bulunmaktadır.

Uygun sistem belirlenirken kablonun gerilim seviyesi, uzunluğu, kapasitansı, izolasyon tipi ve gerçekleştirilecek testin amacı birlikte değerlendirilmelidir.
