Termal Kamera ile Elektrik Arızası Nasıl Tespit Edilir? Termal Kontrol Rehberi

Elektrik sistemlerinde meydana gelen birçok arıza, tamamen devre dışı kalmadan önce anormal sıcaklık artışı ile kendini gösterebilir. Gevşek bağlantılar, aşırı yüklenen kablolar, kontaktör problemleri, sigorta ve şalterlerdeki temas sorunları veya fazlar arasındaki dengesizlikler ekipmanın normalden daha fazla ısınmasına neden olabilir.

Bu sıcaklık değişimlerinin çıplak gözle fark edilmesi çoğu zaman mümkün değildir.

Termal kameralar, yüzeylerden yayılan kızılötesi enerjiyi algılayarak sıcaklık dağılımını görüntü haline getirir. Böylece elektrik panoları ve ekipmanları çalışmaya devam ederken anormal derecede ısınan bölgelerin hızlı şekilde belirlenmesine yardımcı olur.

Bu nedenle termal görüntüleme, kestirimci ve önleyici elektrik bakım çalışmalarında kullanılan önemli kontrol yöntemlerinden biridir.

Termal Kamera Nedir?

Termal kamera, bir yüzeyden yayılan kızılötesi radyasyonu algılayarak sıcaklık farklılıklarını görsel hale getiren ölçüm cihazıdır.

Standart bir kamera görünür ışığı algılarken termal kamera yüzey sıcaklıklarının dağılımını analiz eder.

Ortaya çıkan görüntüye termogram adı verilir.

Termogram sayesinde aynı pano veya ekipman üzerindeki farklı noktaların sıcaklık dağılımı karşılaştırılabilir ve olağan dışı sıcaklık bölgeleri belirlenebilir.

Elektrik Bakımında Termal Kamera Neden Kullanılır?

Elektrik tesisatındaki pek çok problem sıcaklık artışına neden olabilir.

Örneğin bir bağlantı noktasında temas direnci yükselirse akım geçişi sırasında normalden daha fazla ısı meydana gelebilir.

Benzer şekilde aşırı yüklenen bir iletken veya dengesiz çalışan üç fazlı bir sistemde belirli fazlar diğerlerinden daha sıcak olabilir.

Termal kamera sayesinde bakım personeli elektrik sistemini tamamen sökmeden veya her bağlantı noktasını tek tek ölçmeden sıcaklık dağılımını inceleyebilir.

Bu özellik özellikle büyük elektrik panolarında önemli zaman avantajı sağlar.

Termal Kamera ile Hangi Elektrik Arızaları Tespit Edilebilir?

Termal görüntüleme birçok elektriksel problemin araştırılmasında kullanılabilir.

Gevşek Elektrik Bağlantıları

Gevşek veya problemli bağlantılar elektriksel temas direncinin yükselmesine neden olabilir.

Akım geçtiğinde bağlantı noktasında sıcaklık artışı meydana gelebilir.

Termal görüntüde aynı özelliklere sahip diğer bağlantılardan belirgin şekilde daha sıcak görünen bir terminal, detaylı kontrol gerektiren bir noktaya işaret edebilir.

Aşırı Yüklenen Kablolar

Bir iletkenin taşıdığı akım arttıkça sıcaklığı da yük koşullarına bağlı olarak artabilir.

Termal kamera ile pano içerisindeki kablolar karşılaştırılarak diğer iletkenlere göre anormal sıcaklık gösteren hatlar belirlenebilir.

Ancak sıcaklığın tek başına aşırı yük anlamına gelmediği unutulmamalıdır. Gerektiğinde pensampermetre veya güç analizörü kullanılarak akım değerleri de ölçülmelidir.

Sigorta Problemleri

Sigorta bağlantılarında veya sigorta yuvalarında meydana gelen yüksek temas direnci lokal sıcaklık artışlarına yol açabilir.

Termal kontrol sırasında aynı şartlarda çalışan sigortalar arasındaki sıcaklık farklılıkları önemli bir gösterge olabilir.

Şalter ve Devre Kesiciler

Şalterlerin giriş ve çıkış bağlantıları, kontakları veya bağlantı terminallerindeki problemler sıcaklık artışı oluşturabilir.

Özellikle yüksek akım taşıyan ana dağıtım panolarında bu noktaların periyodik olarak kontrol edilmesi faydalıdır.

Kontaktörler

Kontaktörlerde meydana gelen kontak problemleri de termal olarak gözlemlenebilecek sıcaklık farklılıkları oluşturabilir.

Motor kontrol panolarında kontaktörlerin fazları karşılaştırılarak olağan dışı sıcaklık dağılımları araştırılabilir.

Faz Dengesizlikleri

Üç fazlı sistemlerde faz yüklerinin dengeli olmaması iletkenlerde ve ekipmanlarda farklı sıcaklıkların ortaya çıkmasına neden olabilir.

Termal görüntüleme bu farklılıkların hızlı biçimde fark edilmesini sağlayabilir.

Ancak faz dengesizliğinin kesin değerlendirmesi için elektriksel ölçümlerin de gerçekleştirilmesi gerekir.

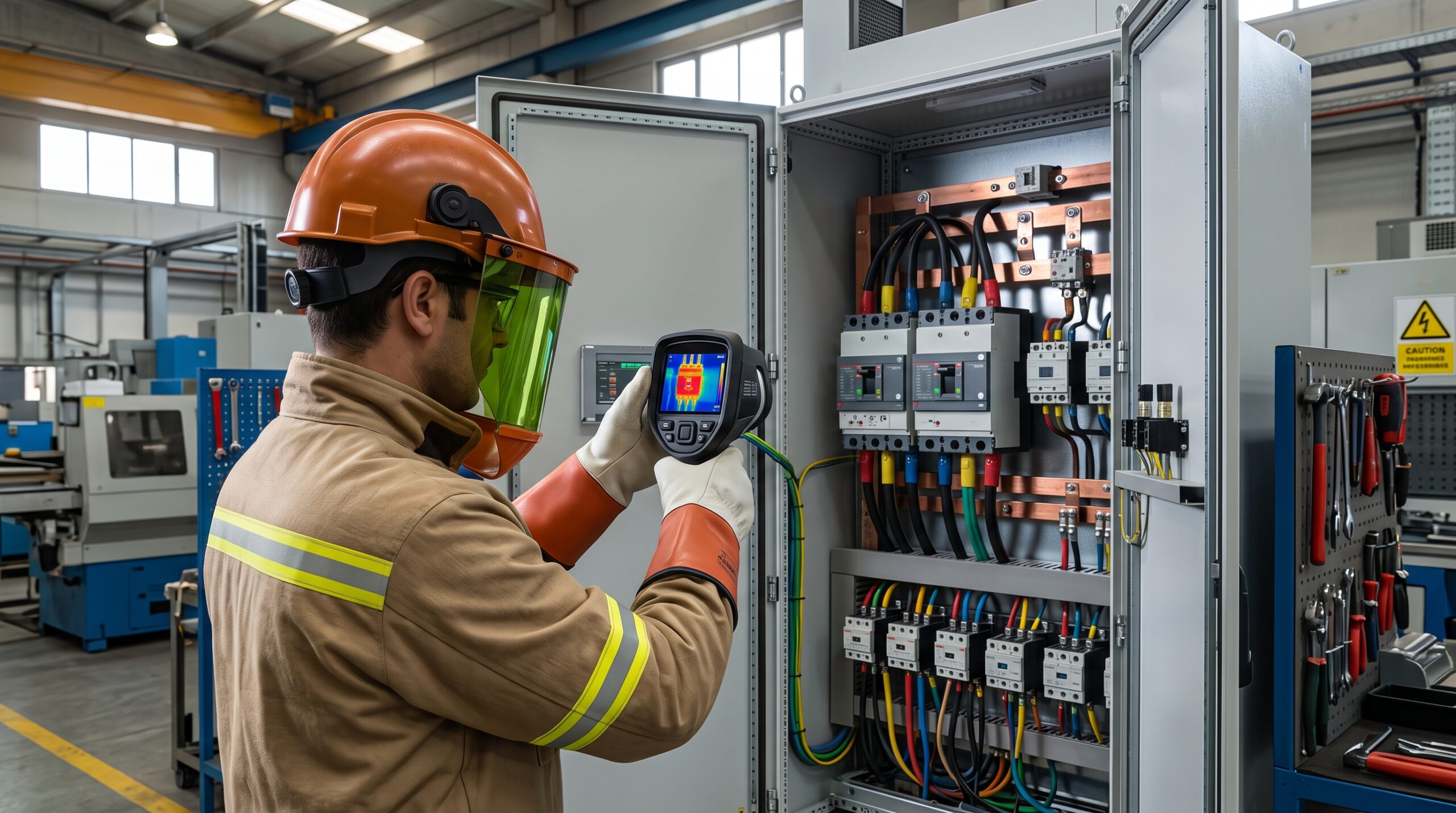

Elektrik Panosunda Termal Kontrol Nasıl Yapılır?

Profesyonel bir termal inceleme yalnızca kamerayı panoya doğrultup görüntü almaktan ibaret değildir.

Ölçüm koşulları sonuçların yorumlanmasını doğrudan etkiler.

1. Sistem Yük Altındayken İncelenir

Birçok elektriksel problem akım geçişi sırasında ısı oluşturduğundan termal kontrollerin uygun çalışma koşullarında gerçekleştirilmesi gerekir.

Çok düşük yük altında çalışan bir ekipmanda problemli bir bağlantının oluşturduğu sıcaklık farkı yeterince belirgin olmayabilir.

Bu nedenle inceleme sırasında sistemin yük durumu kayıt altına alınmalıdır.

2. Genel Tarama Yapılır

Öncelikle elektrik panosunun genel termal görüntüsü incelenebilir.

Daha sonra:

• şalterler,
• sigortalar,
• kontaktörler,
• baralar,
• kablo bağlantıları,
• terminaller

gibi kritik bölgeler detaylı şekilde kontrol edilir.

3. Benzer Bileşenler Karşılaştırılır

Termal incelemede en kullanışlı yöntemlerden biri benzer şartlarda çalışan bileşenlerin birbirleriyle karşılaştırılmasıdır.

Örneğin üç fazlı bir sistemde L1, L2 ve L3 bağlantılarından birinin diğerlerine göre belirgin şekilde daha sıcak olması detaylı inceleme gerektirebilir.

4. Şüpheli Noktalar Kaydedilir

Anormal sıcaklık belirlenen noktaların termal görüntüleri kayıt altına alınmalıdır.

Profesyonel raporlama sırasında mümkünse;

• ekipman bilgisi,
• ölçüm tarihi,
• yük durumu,
• ölçülen sıcaklıklar,
• termal görüntü,
• normal görüntü,
• ortam koşulları

gibi bilgiler birlikte değerlendirilmelidir.

Termal Kamerada Sıcak Görünen Her Nokta Arızalı mıdır?

Hayır.

Bu, termal görüntüleme konusunda yapılan en önemli yorumlama hatalarından biridir.

Bir parçanın sıcak olması tek başına arızalı olduğu anlamına gelmez.

Elektriksel ekipmanın sıcaklığı;

• üzerinden geçen akıma,
• ortam sıcaklığına,
• havalandırmaya,
• ekipmanın tasarımına,
• yüzey malzemesine,
• çalışma süresine,
• çevredeki diğer ısı kaynaklarına

bağlı olarak değişebilir.

Bu nedenle termal kamera çoğu uygulamada arıza teşhisini destekleyen bir ölçüm aracı olarak değerlendirilmelidir.

Şüpheli bir nokta tespit edildiğinde gerektiğinde multimetre, pensampermetre, miliohmmetre veya güç analizörü gibi farklı test cihazlarıyla ek ölçümler yapılmalıdır.

Emissivite Nedir ve Neden Önemlidir?

Termal kamera ile sıcaklık ölçümünde dikkat edilmesi gereken önemli parametrelerden biri emissivite (yayınım katsayısı) değeridir.

Farklı yüzeyler kızılötesi enerjiyi farklı oranlarda yayar.

Boyalı veya mat yüzeylerle parlak metal yüzeylerin kızılötesi davranışı aynı değildir.

Özellikle parlak metal yüzeylerde çevredeki sıcak nesnelerden kaynaklanan yansımalar yanlış yorumlamalara neden olabilir.

Profesyonel ölçümlerde yüzey özellikleri, emissivite ayarı ve yansıyan sıcaklık etkileri dikkate alınmalıdır.

Termal Kamera mı, Temassız Termometre mi?

Her iki cihaz da sıcaklık ölçümü için kullanılabilir ancak çalışma şekilleri ve sağladıkları bilgiler farklıdır.

Temassız IR termometre, belirli bir bölgenin sıcaklığını ölçer.

Termal kamera ise geniş bir alanın sıcaklık dağılımını aynı anda görüntüler.

Örneğin onlarca bağlantının bulunduğu büyük bir elektrik panosunda IR termometre ile her noktayı ayrı ayrı taramak gerekir.

Termal kamera ise tüm panonun sıcaklık dağılımını görüntüleyerek anormal bölgelerin çok daha hızlı belirlenmesini sağlayabilir.

Termal Multimetre Nedir?

Termal görüntüleme teknolojisinin elektriksel ölçüm cihazlarıyla birleştiği ürünlerden biri de termal multimetredir.

Bu cihazlarda klasik multimetrenin;

• AC/DC gerilim,
• akım,
• direnç,
• süreklilik,
• frekans

gibi ölçüm fonksiyonlarına termal görüntüleme özelliği eklenebilir.

Böylece teknisyen önce termal görüntüyle şüpheli noktayı belirleyebilir, ardından aynı cihaz veya uygun elektriksel test ekipmanıyla detaylı ölçüm gerçekleştirebilir.

Özellikle bakım ekipleri açısından termal görüntüleme ve elektriksel ölçüm fonksiyonlarının birlikte bulunması saha çalışmalarını hızlandırabilir.

Termal Kamera Seçerken Nelere Dikkat Edilmeli?

Profesyonel elektrik bakım uygulamalarında kullanılacak termal kameranın seçiminde yalnızca maksimum sıcaklık ölçüm aralığına bakılmamalıdır.

IR Çözünürlüğü

Termal sensörün çözünürlüğü görüntüde elde edilecek detay seviyesini doğrudan etkiler.

Daha yüksek çözünürlük, özellikle küçük bağlantı noktalarının veya uzaktaki ekipmanların incelenmesinde avantaj sağlar.

Termal Hassasiyet

Kameranın küçük sıcaklık farklılıklarını ayırt edebilme yeteneği önemlidir.

Elektriksel bakım uygulamalarında birbirine yakın sıcaklıktaki bileşenlerin karşılaştırılması gerekebilir.

Sıcaklık Ölçüm Aralığı

Cihazın ölçüm aralığı gerçekleştirilecek uygulamaya uygun olmalıdır.

Elektrik panosu incelemesi ile yüksek sıcaklıktaki endüstriyel proseslerin incelenmesi aynı ölçüm gereksinimlerine sahip değildir.

Görüş Alanı ve Odaklama

Ölçülecek ekipmanın büyüklüğü ve kamerayla arasındaki mesafe dikkate alınmalıdır.

Görüntü Kaydı ve Raporlama

Termal görüntülerin kaydedilmesi, bilgisayara aktarılması ve rapor oluşturulması periyodik bakım çalışmalarında önemli avantaj sağlar.

Özellikle aynı ekipmanın farklı tarihlerde çekilmiş görüntülerinin karşılaştırılması, sıcaklık değişimlerinin takip edilmesine yardımcı olabilir.

Termal Kamera ile Kestirimci Bakım

Termal kameranın en önemli kullanım alanlarından biri kestirimci bakım uygulamalarıdır.

Amaç ekipmanın arızalanmasını beklemek yerine, arızaya dönüşebilecek belirtileri daha erken aşamada tespit etmektir.

Örneğin rutin kontrolde normalden daha sıcak olduğu belirlenen bir pano bağlantısı planlı bakım sırasında incelenebilir.

Böylece bağlantının tamamen arızalanması sonucunda oluşabilecek plansız enerji kesintisinin önüne geçilebilir.

Periyodik termal kontroller özellikle;

• fabrikalar,
• üretim tesisleri,
• veri merkezleri,
• hastaneler,
• alışveriş merkezleri,
• enerji santralleri,
• güneş enerji santralleri,
• trafo merkezleri,
• büyük ticari tesisler

gibi enerji sürekliliğinin kritik olduğu yapılarda bakım programlarının önemli bir parçası olabilir.

Termal Kamera Elektrik Güvenliğini Nasıl Destekler?

Elektrik sistemlerinde aşırı ısınan bağlantıların erken belirlenmesi yalnızca ekipman arızalarının önlenmesi açısından değil, tesis güvenliği açısından da önemlidir.

Uzun süre fark edilmeyen yüksek dirençli bağlantılar ekipmanın daha fazla ısınmasına, izolasyon malzemelerinin zarar görmesine ve ciddi elektriksel problemlerin ortaya çıkmasına neden olabilir.

Termal görüntüleme, bakım ekiplerinin elektrik sistemlerinin sıcaklık davranışını hızlı biçimde değerlendirmesine yardımcı olur.

Ancak termal kameranın kullanılması elektriksel güvenlik prosedürlerinin yerine geçmez. Enerjili panolarda yapılacak tüm çalışmalar yetkili personel tarafından, uygun kişisel koruyucu ekipmanlar ve tesisin güvenli çalışma prosedürleri kullanılarak gerçekleştirilmelidir.

Profesyonel Termal Ölçüm Çözümleri

Elektriksel bakımda termal görüntüleme, problemi doğrudan çözmekten çok nerede araştırma yapılması gerektiğini hızlı şekilde gösteren güçlü bir teşhis yöntemidir.

Termal kamerayla tespit edilen bir sıcaklık anomalisi;

termal kamera + pensampermetre + multimetre + güç analizörü + düşük direnç ölçümü

gibi tamamlayıcı ölçüm yöntemleriyle daha ayrıntılı biçimde incelenebilir.

TestOne ürün portföyünde profesyonel elektrik bakım ve arıza tespit uygulamalarında kullanılabilecek termal kameralar, termal multimetreler ve tamamlayıcı elektriksel test ve ölçüm cihazları bulunmaktadır.

Doğru ölçüm cihazının seçiminde termal çözünürlük, sıcaklık aralığı, hassasiyet, raporlama özellikleri ve gerçekleştirilecek uygulama birlikte değerlendirilmelidir.
