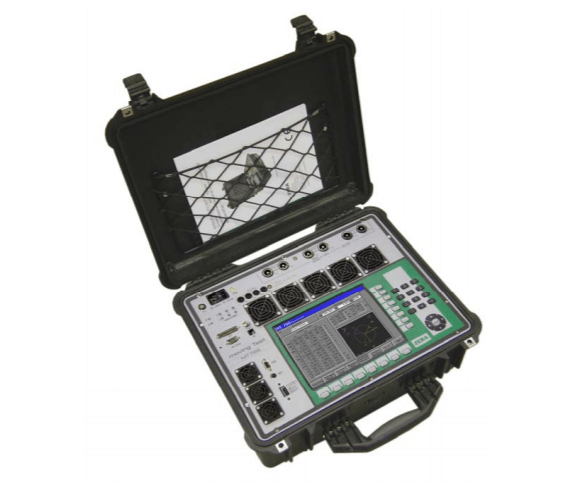

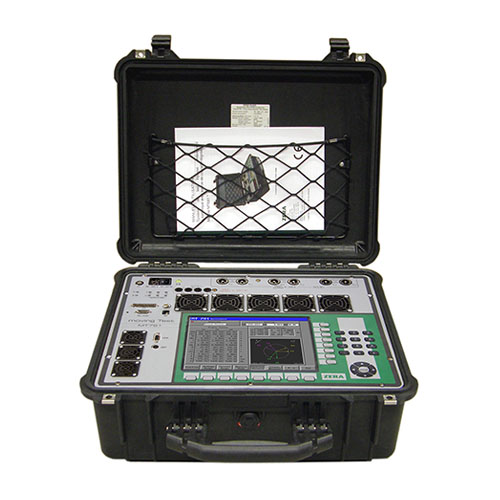

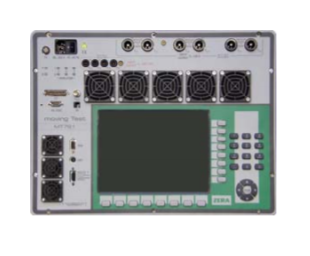

ZERA MT786 Portatif Sayaç Test Sistemi

Portatif Sayaç Test Sistemi

MT-781 / MT-786 Portatif sayaç test sisteminin sahip olduğu dahili Akım ve Gerilim kaynağı ve hassas ölçüm sistemi ile artık laboratuvarınız siz neredeyseniz orada!!! 120 A e kadar Akım ve 500 A a kadar gerilim kaynağı ile tek fazlı ve 3 fazlı sayaçlarınızın doğruluk testlerini yapabilirsiniz. Stabil, kesin ve sürekli… Devamı

OLYMPUS DIGITAL CAMERA

MT-781 / MT-786 Portatif sayaç test sisteminin sahip olduğu dahili Akım ve Gerilim kaynağı ve hassas ölçüm sistemi ile artık laboratuvarınız siz neredeyseniz orada!!!

120 A e kadar Akım ve 500 A a kadar gerilim kaynağı ile tek fazlı ve 3 fazlı sayaçlarınızın doğruluk testlerini yapabilirsiniz.

Stabil, kesin ve sürekli akım gerilim uygulayabilme özelliği sayesinde sayaçlarınızın uzun dönem performanslarını görebilirsiniz.

PC yazılımından da kontrol edilebilen MT 781/786 ile sıralamalı testlerini hızlı bir şekilde yapabilir ve kaydedebilirsiniz.

Fonksiyonlar

1 Faz 2 telli, 3 faz 3 telli ve 3 faz 4 telli sistemlerde ölçüm imkanı
LED tarama gözü ile sayaç hata ölçümleri
Enerji ve güç kayıtlarının testi
Aktif, reaktif ve görünür güç-enerji ölçümleri
Frekans, faz açısı ve güç faktörü ölçümleri
Harmoniğe kadar akım ve gerilim harmoniği ölçümü
PC yazılımı ile sıralamalı(değişik akım ve gerilim değerlerinde) test edebilme imkanı
Faz sırası ölçümü
Vektör gösterim
Dalga formu gösterimi

Teknik Özellikler

GENERAL

	MT781	MT786
Power supply	85 … 265 V, 45 … 65 Hz
Power consumption	max. 500 VA
Temperature range, operation	-10° … + 50° C
Temperature range, storage	-15° … + 65° C
Relative humidity (not condensing)	max. 95 %
Dimensions (DxWxH)	206 x 524 x 428 mm
Weight	~ 20 kg

SAFETY

	MT781	MT786
IP class according to DIN EN 60529	IP65
Declaration of conformity	CE conform
Protection class according to DIN EN 61140	I

REFERENCE METER

	MT781	MT786
Measuring modes	2WA / 2WR / 2WAP3WA / 3WR / 3WRCA / 3WRCB / 3WAP4WA / 4WAb / 4WR / 4WRb/ 4WRC / 4WAP / 4WAPb
Fundamental frequency	45 ... 65 Hz
Bandwidth	3000 Hz
Sampling	16 bit 504 samples/period
Accuracy class for measuring of power / energy	0.1	0.05
Angle measurement accuracy 3) 4)	< 0.015°
Frequency measurement deviation	± 0.01 Hz

Voltage Measurement

	MT781	MT786
Voltage measurement	5 mV ... 500 V
Voltage range(s)	250 mV, 5 V, 60 V, 125 V, 250 V, 420 V
Voltage measurement accuracy 5)	< 0.05 % @ 30 V .. 500 V< 1 % @ 50 mV .. < 30 V< 3 % @ 5 mV .. < 50 mV	< 0.03 % @ 30 V .. 500 V< 1 % @ 50 mV .. < 30 V< 3 % @ 5 mV .. < 50 mV
Voltage measurement temperature drift 3)	< 15 x 10 E-6 / K	< 10 x 10 E-6 / K
Voltage measurement stability 1) 3)	< 60 x 10 E-6	< 60 x 10 E-6
Voltage measurement long term stability 2) 3)	< 100 x 10 E-6 / Year	< 50 x 10 E-6 / Year

Current measurement

	MT781	MT786
Current measurement	1 mA ... 120 A
Current range(s)	100 A, 50 A, 20 A, 10 A, 5 A, 2 A, 1 A, 500 mA, 200 mA, 100 mA, 50 mA, 20 mA
Current measurement accuracy 5)	< 0.05 % @ 10 mA ... 120 A< 0.2 % @ 5 mA ... < 10 mA	< 0.025 % @ 10 mA ... 120 A< 0.2 % @ 5 mA ... < 10 mA
Current measurement temperature drift 4)	< 20 x 10 E-6 / K	< 15 x 10 E-6 / K
Current measurement stability 1) 4)	< 70 x 10 E-6	< 70 x 10 E-6
Current measurement long term stability 2) 4)	< 100 x 10 E-6 / Year	< 80 x 10 E-6 / Year

Power Measurement

	MT781	MT786
Power/energy measurement accuracy 3) 4) 6)	< 0.1 %	< 0.05 %
Power/energy measurement temperature drift 3) 4)	< 35 x 10 E-6 / K	< 25 x 10 E-6 / K
Power/energy measurement stability 1) 3) 4)	< 100 x 10 E-6	< 100 x 10 E-6
Power/energy measurement long term stability 2) 3) 4)	< 200 x 10 E-6 / Year	< 100 x 10 E-6 / Year

SOURCE

	MT781	MT786
Voltage min. max. 22)	20 V … 500 V
Voltage range(s)	60 V, 125 V, 250 V, 420 V
Voltage max. output power 8)	30 VA
Voltage distortion 3)	< 0.5 %
Voltage accuracy 3)	< 0.2 %
Voltage harmonic setting range 10) 14) 15)	2. … 40.
Voltage harmonic amplitude	max. 40 % @ 2. - 10.max. 30 % @ 11. - 20.max. 20 % @ 21. - 30.max. 10 % @ 31. - 40.
Voltage bandwidth 10)	-3 dB @ ~ 3 kHz
Current min. max.	1 mA … 120 A
Current range(s)	100 A, 50 A, 20 A, 10 A, 5 A, 2 A, 1 A, 500 mA, 200 mA, 100 mA, 50 mA, 20 mA
Current max. load	5 mΩ @ 8 A ... 120 A 70 mΩ @ 0.4 A … < 8 A 200 mΩ @ < 0.4 A
Current max. output power 8)	60 VA
Current accuracy 4)	< 0.2 %
Current distortion	< 0.5 %
Current harmonic setting range 10) 14) 15)	2. ... 40
Current harmonic amplitude	max. 40 % @ 2. - 10.max. 30 % @ 11. - 20.max. 20 % @ 21. - 30.max. 10 % @ 31. - 40.
Current bandwidth 10)	-3 dB @ ~1.5 kHz
Frequency range	45 ... 65 Hz
Phase angle setting range	0.00 … 359.99°
Phase angle accuracy	< 0.15 °
Phase angle stability 9)	< 0.01 °

1: Stability over 1 hour (every minute one measurement with ti = 60 s)
2: Stability over 1 year (every month one measurement over one hour )
3: From 30 V … 500 V
4: From 10 mA … 120 A
5: Related to the read value at optimum range selection
6: Related of apparent power
7: of range 30 % … 120 %
8: Related of end of maximum range and end of range and ohmic load
9: Stability over 1 hour (measurement with ti = 10 s)
10: Depending on the selected option
14: Every harmonic (related to fundamental
15: Total of harmonics max.40 %
18: Depending on the connected load
21: only during transportation with closed suitcase, otherwise IP30
22: at f < 49.5 Hz Umax = 420 V

Subjects to alteration.

Resmi büyüt

Teklif İsteyin

MT781&786 DATABASE

Kategoriler: Sayaç Test Cihazları, Sayaç ayar Masaları Etiketler: Etalon Cihazı, Taşınabılır Sayaç Test Cıhazı

Açıklama
Ürün Özellikleri
Teknik Özellikler
Aksesuarlar

Açıklama

Ürün Özellikleri

Kolay ve kullanıcı dostu kullanım
120 A e kadar Akım ve 500 V a kadar Gerilim Kaynağı
Ayarlanabilir Genlik, Faz açısı ve Frekans
Akım ve gerilim harmoniği üretebilme(40. Harmoniğe kadar)(opsiyonel)
Hassas Akım, Gerilim ve Güç Ölçümü
%0.1 Güç Ölçüm Doğruluğu (MT 781)
%0.05 Güç Ölçüm Doğruluğu (MT 786)
120 A e kadar Direkt akım ölçümü
500 V a kadar Gerilim Ölçümü
harmoniğe kadar harmonik ölçümü
Reaktif ölçümler için ayrıca hata eklenmesine gerek yoktur.
Uzun dönem ve sıcaklık kararlılığı yüksek
Ölçüm sonuçları ve müşteri bilgilerinin USB Belleğe kaydı
Test sonuçlarının değerlendirilebileceği ve rapor oluşturma yazılımı
4 inch Geniş Arka Aydınlatmalı Renkli Ekran
Hafif ve portatif tasarım (20 kg)
IP65 koruma sınıflı
Alman Malı
2 Yıl Garanti

	MT781	MT786
Power supply	85 … 265 V, 45 … 65 Hz
Power consumption	max. 500 VA
Temperature range, operation	-10° … + 50° C
Temperature range, storage	-15° … + 65° C
Relative humidity (not condensing)	max. 95 %
Dimensions (DxWxH)	206 x 524 x 428 mm
Weight	~ 20 kg

	MT781	MT786
IP class according to DIN EN 60529	IP65
Declaration of conformity	CE conform
Protection class according to DIN EN 61140	I

	MT781	MT786
Measuring modes	2WA / 2WR / 2WAP3WA / 3WR / 3WRCA / 3WRCB / 3WAP4WA / 4WAb / 4WR / 4WRb/ 4WRC / 4WAP / 4WAPb
Fundamental frequency	45 ... 65 Hz
Bandwidth	3000 Hz
Sampling	16 bit 504 samples/period
Accuracy class for measuring of power / energy	0.1	0.05
Angle measurement accuracy 3) 4)	< 0.015°
Frequency measurement deviation	± 0.01 Hz

	MT781	MT786
Voltage measurement	5 mV ... 500 V
Voltage range(s)	250 mV, 5 V, 60 V, 125 V, 250 V, 420 V
Voltage measurement accuracy 5)	< 0.05 % @ 30 V .. 500 V< 1 % @ 50 mV .. < 30 V< 3 % @ 5 mV .. < 50 mV	< 0.03 % @ 30 V .. 500 V< 1 % @ 50 mV .. < 30 V< 3 % @ 5 mV .. < 50 mV
Voltage measurement temperature drift 3)	< 15 x 10 E-6 / K	< 10 x 10 E-6 / K
Voltage measurement stability 1) 3)	< 60 x 10 E-6	< 60 x 10 E-6
Voltage measurement long term stability 2) 3)	< 100 x 10 E-6 / Year	< 50 x 10 E-6 / Year

	MT781	MT786
Current measurement	1 mA ... 120 A
Current range(s)	100 A, 50 A, 20 A, 10 A, 5 A, 2 A, 1 A, 500 mA, 200 mA, 100 mA, 50 mA, 20 mA
Current measurement accuracy 5)	< 0.05 % @ 10 mA ... 120 A< 0.2 % @ 5 mA ... < 10 mA	< 0.025 % @ 10 mA ... 120 A< 0.2 % @ 5 mA ... < 10 mA
Current measurement temperature drift 4)	< 20 x 10 E-6 / K	< 15 x 10 E-6 / K
Current measurement stability 1) 4)	< 70 x 10 E-6	< 70 x 10 E-6
Current measurement long term stability 2) 4)	< 100 x 10 E-6 / Year	< 80 x 10 E-6 / Year

	MT781	MT786
Power/energy measurement accuracy 3) 4) 6)	< 0.1 %	< 0.05 %
Power/energy measurement temperature drift 3) 4)	< 35 x 10 E-6 / K	< 25 x 10 E-6 / K
Power/energy measurement stability 1) 3) 4)	< 100 x 10 E-6	< 100 x 10 E-6
Power/energy measurement long term stability 2) 3) 4)	< 200 x 10 E-6 / Year	< 100 x 10 E-6 / Year

	MT781	MT786
Voltage min. max. 22)	20 V … 500 V
Voltage range(s)	60 V, 125 V, 250 V, 420 V
Voltage max. output power 8)	30 VA
Voltage distortion 3)	< 0.5 %
Voltage accuracy 3)	< 0.2 %
Voltage harmonic setting range 10) 14) 15)	2. … 40.
Voltage harmonic amplitude	max. 40 % @ 2. - 10.max. 30 % @ 11. - 20.max. 20 % @ 21. - 30.max. 10 % @ 31. - 40.
Voltage bandwidth 10)	-3 dB @ ~ 3 kHz
Current min. max.	1 mA … 120 A
Current range(s)	100 A, 50 A, 20 A, 10 A, 5 A, 2 A, 1 A, 500 mA, 200 mA, 100 mA, 50 mA, 20 mA
Current max. load	5 mΩ @ 8 A ... 120 A 70 mΩ @ 0.4 A … < 8 A 200 mΩ @ < 0.4 A
Current max. output power 8)	60 VA
Current accuracy 4)	< 0.2 %
Current distortion	< 0.5 %
Current harmonic setting range 10) 14) 15)	2. ... 40
Current harmonic amplitude	max. 40 % @ 2. - 10.max. 30 % @ 11. - 20.max. 20 % @ 21. - 30.max. 10 % @ 31. - 40.
Current bandwidth 10)	-3 dB @ ~1.5 kHz
Frequency range	45 ... 65 Hz
Phase angle setting range	0.00 … 359.99°
Phase angle accuracy	< 0.15 °
Phase angle stability 9)	< 0.01 °

Aksesuarlar
