ZERA MT-3000 3 Fazlı Referans Ölçer

ZERA MT-3000 3 Fazlı Referans Ölçer

Açıklama

OLYMPUS DIGITAL CAMERA

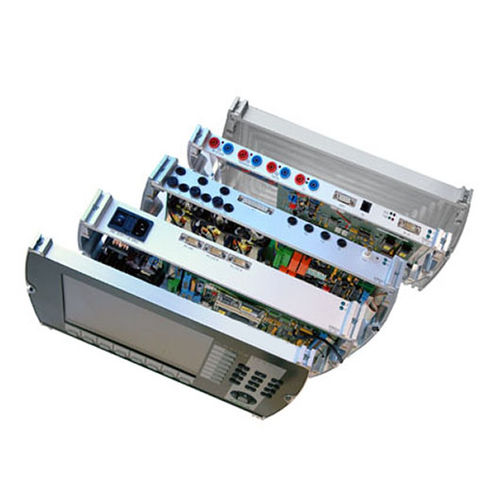

MT-3000 3 Fazlı Referans Ölçer Modüler Yapısı ile sahada taşınabilir %0.02 ve %0.05 güç ölçüm doğruluğuna sahip bir güç ölçüm cihazıdır. 120 A e kadar doğrudan akım ve 600 V a kadar gerilim ölçebilen MT-3000 ile sahada kurulu sayaçlarınız hata ölçümlerini kolaylıkla yapabilirsiniz. Laboratuvar kullanımlarına son derece uygun olan MT-3000 in Profesyonel yazılımı ile çok noktalı güç ölçümleri programlanabilir ve kolayca ölçülebilir. Zera güç kaynakları ile beraber kullanıldığında kaynağı da kontrol edebilen MT-3000 ölçümü tamamen otomatik hale getirmektedir

Özelikler

  • 3 fazlı Güç ve Enerji ölçümü
  • 120 A veya 12 A e Kadar Doğrudan Akım Ölçümü (Sipariş Anında Seçilmelidir)
  • 600 V a Kadar Gerilim Ölçümü
  • %0.02 veya %0.05 Güç Ölçüm Doğruluğu(Sipariş Anında Seçilmelidir)
  • Reaktif Ölçümler İçin Ayrıca Hata Eklenmesine Gerek Yoktur
  • Tek Fazlı ve 3 Fazlı Tüm Sistemlerde Kullanım İmkanı
  • Sayaçlarda Doğruluk Testi Yapabilme
  • Sayaç İç Bilgileri Okuma Özeliği (Opsiyonel TK117 ile)
  • Akım Trafosu Çevirme Oranı Hatası Ölçümü (Primer ve Sekonderden Ölçüm İle)(Opsiyonel)
  • Etalon Sayaçların Kalibrasyon Testleri için Frekans Ölçüm Girişi
  • Kendi Kalibrasyonu için Frekans Çıkışı
  • Ölçülen Güncel Değerlerin Ekranda Gösterimi
  • 3 Faz Akım, Gerilim, Güç, Reaktif Güç, Görünür Güç, Güç Faktörü Ölçümleri
  • Faz Sırası, Faz açısı ve Frekans Ölçümleri
  • Harmoniğe Kadar Harmonik Analizi
  • Dalga Formu Gösterimi
  • Ölçüm Sonuçları ve Kayıtları USB Belleğe Kaydetme
  • Kolay ve Kullanıcı Dostu Kullanım
  • PC yazılımı ile harici kontrol imkanı
  • Zera Güç Kaynakları İle Beraber Kullanıldığında Sıralı Yük Noktalarının Tanımlanması ve Testleri Otomatik Yapabilme
  • 4 inch Geniş Renkli LCD Ekran, Dokunmatik tuş takımı
  • Modüler Yapısı Sayesinde İstenildiği Anda Özellik Eklenebilme İmkanı
  • Hafif ve portatif tasarım (10 kg)
  • CAT IV Koruma Sınıfı
  • Alman Malı
  • 2 Yıl Garanti

Ürün Özellikleri

  • 3 fazlı Güç ve Enerji ölçümü
  • 120 A veya 12 A e Kadar Doğrudan Akım Ölçümü (Sipariş Anında Seçilmelidir)
  • 600 V a Kadar Gerilim Ölçümü
  • %0.02 veya %0.05 Güç Ölçüm Doğruluğu(Sipariş Anında Seçilmelidir)
  • Reaktif Ölçümler İçin Ayrıca Hata Eklenmesine Gerek Yoktur
  • Tek Fazlı ve 3 Fazlı Tüm Sistemlerde Kullanım İmkanı
  • Sayaçlarda Doğruluk Testi Yapabilme
  • Sayaç İç Bilgileri Okuma Özeliği (Opsiyonel TK117 ile)
  • Akım Trafosu Çevirme Oranı Hatası Ölçümü (Primer ve Sekonderden Ölçüm İle)(Opsiyonel)
  • Etalon Sayaçların Kalibrasyon Testleri için Frekans Ölçüm Girişi
  • Kendi Kalibrasyonu için Frekans Çıkışı
  • Ölçülen Güncel Değerlerin Ekranda Gösterimi
  • 3 Faz Akım, Gerilim, Güç, Reaktif Güç, Görünür Güç, Güç Faktörü Ölçümleri
  • Faz Sırası, Faz açısı ve Frekans Ölçümleri
  • Harmoniğe Kadar Harmonik Analizi
  • Dalga Formu Gösterimi
  • Ölçüm Sonuçları ve Kayıtları USB Belleğe Kaydetme
  • Kolay ve Kullanıcı Dostu Kullanım
  • PC yazılımı ile harici kontrol imkanı
  • Zera Güç Kaynakları İle Beraber Kullanıldığında Sıralı Yük Noktalarının Tanımlanması ve Testleri Otomatik Yapabilme
  • 4 inch Geniş Renkli LCD Ekran, Dokunmatik tuş takımı
  • Modüler Yapısı Sayesinde İstenildiği Anda Özellik Eklenebilme İmkanı
  • Hafif ve portatif tasarım (10 kg)
  • CAT IV Koruma Sınıfı
  • Alman Malı
  • 2 Yıl Garanti

Teknik Özellikler

All data refer to MT3000 Reference Meter with integrated module MT3305/MT3307.

GENERAL

MT3000 – 120 A Reference MeterMT3305 Class 0.02MT3307 Class 0.05
Power supply85 … 265 V, 47 … 63 Hz
Power consumption~ 50 VA
Temperature range, operation-10° … + 50° C
Temperature range, storage-15° … + 65° C
Relative humidity (not condensing)max. 95 %
Dimensions (DxWxH)448 x 321 x 188 mm
Weight~ 10 kg

SAFETY

MT3000 – 120 A Reference MeterMT3305 Class 0.02MT3307 Class 0.05
IP class according to DIN EN 60529IP30
Declaration of conformityCE conform
Protection class according to DIN EN 61140I
Overvoltage category voltage measurementCAT IV 600 V

REFERENCE METER

MT3000 – 120 A Reference MeterMT3305 Class 0.02MT3307 Class 0.05
Measuring modes2WA / 2WR / 2WAP3WA / 3WR / 3WRCA / 3WRCB / 3WAP4WA / 4WAb / 4WR / 4WRb/ 4WRC / 4WAP / 4WAPb
Fundamental frequency40 … 70 Hz
Bandwidth40 … 3000 Hz
Sampling16 bit 504 samples/period
Accuracy class for measuring of power / energy0.20.05
Angle measurement accuracy 3) 4) 11)< 0.01°
Frequency measurement deviation± 0.01 Hz

Voltage Measurement

MT3000 – 120 A Reference MeterMT3305 Class 0.02MT3307 Class 0.05
Voltage measurement40 mV… 600 V ≃
Voltage range(s)2 V, 15 V, 60 V, 125 V, 250 V, 500 V
Voltage measurement accuracy 5)< 0.01 % @ 10V .. 500 V< 0.1 % @ 10 V .. 500 V (DC)< 0.02 % @ 10V .. 500 V (AC)< 0.1 % @ 10 V .. 500 V (DC)
Voltage measurement temperature drift 3)< 4 x 10 E-6 / K< 8 x 10 E-6 / K
Voltage measurement stability 1) 3) 11)< 25 x 10 E-6< 50 x 10 E-6
Voltage measurement long term stability 2) 3) 11)< 40 x 10 E-6 / Year< 80 x 10 E-6 / Year

Current measurement

MT3000 – 120 A Reference MeterMT3305 Class 0.02MT3307 Class 0.05
Current measurement1 mA ... 120 A ~
Current range(s)25 mA, 50 mA, 100 mA, 250 mA, 500 mA 1 A, 2.5 A, 5 A, 10 A, 25 A, 50A, 100 A
Current measurement accuracy 5)< 0.01 % @ 20 mA ...120 A< 0.02 % @ 10 mA … < 20 mA< 0.04 % @ 5 mA … < 10 mA< 0.02 % @ 20 mA ...120 A< 0.04 % @ 10 mA …< 20 mA< 0.1 % @ 5 mA … < 10 mA
Current measurement temperature drift< 4 x 10 E-6 / K @ 20 mA …120 A< 8 x 10 E-6 / K @ 20 mA … 120 A
Current measurement stability 1) 4) 11)< 25 x 10 E-6< 50 x 10 E-6
Current measurement long term stability 2) 4) 11)< 40 x 10 E-6 / Year< 80 x 10 E-6 / Year

Power Measurement

MT3000 – 120 A Reference MeterMT3305 Class 0.02MT3307 Class 0.05
Power/energy measurement accuracy 3) 4) 5) 11)< 0.02 %< 0.05 %
Power/energy measurement temperature drift 3) 4) 11)< 8 x 10 E-6 / K< 15 x 10 E-6 / K
Power/energy measurement stability 1) 3) 4) 11)< 50 x 10 E-6< 100 x 10 E-6
Power/energy measurement long term stability 2) 3) 4)< 80 x 10 E-6 / Year< 160 x 10 E-6 / Year

  • 1: Stability over 1 hour (every minute one measurement with ti =10 s )
  • 2: Stability over 1 year (every month one measurement over one hour )10 s )
  • 3: From 10 V … 500 V
  • 4: From 20 mA … 120 A
  • 5: Related to the read value at optimum range selection
  • 11: From 45 Hz … 65 Hz

All data refer to MT3000 Reference Meter with integrated module MT3301/MT3302.

GENERAL

MT3000 – 120 A Reference MeterMT3301 Class 0.02MT3302 Class 0.05
Power supply85 … 265 V, 47 … 63 Hz
Power consumption~ 50 VA
Temperature range, operation-10° … + 50° C
Temperature range, storage-15° … + 65° C
Relative humidity (not condensing)max. 95 %
Dimensions (DxWxH)448 x 321 x 168 mm
Weight~ 9 kg

SAFETY

MT3000 – 120 A Reference MeterMT3301 Class 0.02MT3302 Class 0.05
IP class according to DIN EN 60529IP30
Declaration of conformityCE conform
Protection class according to DIN EN 61140I

REFERENCE METER

MT3000 – 120 A Reference MeterMT3301 Class 0.02MT3302 Class 0.05
Measuring modes2WA / 2WR / 2WAP3WA / 3WR / 3WRCA / 3WRCB / 3WAP4WA / 4WAb / 4WR / 4WRb/ 4WRC / 4WAP / 4WAPb
Fundamental frequency15… 70 Hz
BandwidthDC … 3000 Hz
Sampling16 bit 504 samples/period
Accuracy class for measuring of power / energy0.20.05
Angle measurement accuracy 3) 4) 11)< 0.01°
Frequency measurement deviation± 0.01 Hz

Voltage Measurement

MT3000 Reference MeterMT3301 Class 0.02MT3302 Class 0.05
Voltage measurement40 mV… 300 V ≃
Voltage range(s)2 V, 15 V, 60 V, 125 V, 250 V
Voltage measurement accuracy 5)< 0.01 % @ 30V .. 300 V (AC)< 0.1 % @ 30 V .. 300 V (DC)< 0.02 % @ 30V .. 300 V (AC)< 0.1 % @ 30 V .. 300 V (DC)
Voltage measurement temperature drift 3)< 3 x 10 E-6 / K< 6 x 10 E-6 / K
Voltage measurement stability 1) 3) 11)< 25 x 10 E-6< 50 x 10 E-6
Voltage measurement long term stability 2) 3) 11)< 40 x 10 E-6 / Year< 80 x 10 E-6 / Year

Current measurement

MT3000 Reference MeterMT3301 Class 0.02MT3302 Class 0.05
Current measurement4 mA ... 12 A ≃
Current range(s)25 mA, 50 mA, 100 mA, 250 mA, 500 mA 1 A, 2.5 A, 5 A, 10 A
Current measurement accuracy 5)< 0.01 % @ 20 mA ...12 A (AC)< 0.1 % @ 4 mA … < 20 mA (AC)< 1 % @ 20 mA...12 A (DC)< 0.02 % @ 20 mA ...12 A (AC)< 0.2 % @ 4 mA … < 20 mA (AC)< 1 % @ 20 mA...12 A (DC)
Current measurement temperature drift< 2 x 10 E-6 / K @ 20 mA … 12 A (AC)< 0.025 % / K @ 20 mA … 12 A (DC)< 4 x 10 E-6 / K @ 20 mA … 12 A (AC)< 0.025 % / K @ 20 mA … 12 A (DC)
Current measurement stability 1) 4) 11)< 35 x 10 E-6< 70 x 10 E-6
Current measurement long term stability 2) 4) 11)< 40 x 10 E-6 / Year< 80 x 10 E-6 / Year

Power Measurement

MT3000 Reference MeterMT3301 Class 0.02MT3302 Class 0.05
Power/energy measurement accuracy 3) 4) 5) 11)< 0.02 %< 0.05 %
Power/energy measurement temperature drift 3) 4) 11)< 5 x 10 E-6 / K< 10 x 10 E-6 / K
Power/energy measurement stability 1) 3) 4) 11)< 60 x 10 E-6< 120 x 10 E-6
Power/energy measurement long term stability 2) 3) 4)< 80 x 10 E-6 / Year< 160 x 10 E-6 / Year

  • 1: Stability over 1 hour (every minute one measurement with ti =10 s )
  • 2: Stability over 1 year (every month one measurement over one hour )10 s )
  • 3: From 30 V … 300 V
  • 4: From 20 mA … 12 A
  • 5: Related to the read value at optimum range selection
  • 11: From 45 Hz … 65 Hz
Subjects to alteration.

Aksesuarlar

TRANSPORT CASE

MT3000_3

QUICK CONNECTION CABLE SET

CABLES

PHOTO ELECTRIC SCANNING HEAD

SCANNING HEAD

INFRA RED DATA HEAD

 DATAHEAD

TRIPOD

TRIPOD

TESTING TRANSDUCERS

TEST TRANS

Error Compensated AC-CURRENT CLAMPS up to 120 A

AC CLAMP

High Current Clamps up to 1200 A

HIGH CURCLAMP

Flexible AC Current Probe up to 10000 A

PROBE

Options

  • MT3303: Three-phase transformer ratio testing prim./sec.
  • MT3305/3307: Three-phase 120 A measurement, class 0.02 / 0.05 (direct)
  • MT3422/3417: Error compensated AC current clamps up to 120 A / 300 A
  • MT3403/3413: AC current clamp up to 1.200 A / 1.800 A
  • MT3411/3404: Flexible AC current probe up to 2.000 A / 10.000 A
  • MT3412: Adapter for MT3411/MT3404 for connection with MT3000
  • MT3450: Temperature sensor
  • TK117: Infrared scanning head for meter reading according to IEC62056-21
  • TK118-05: Photo electric scanning head (pulse detection)
  • TK326: Photo electric scanning head (pulse/disc detection)
