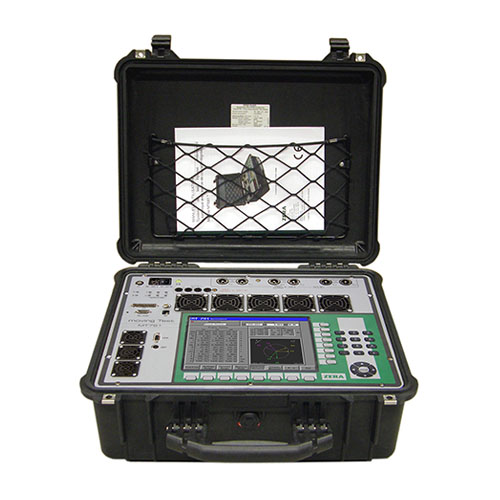

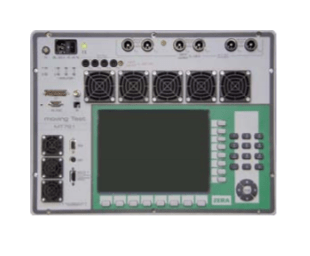

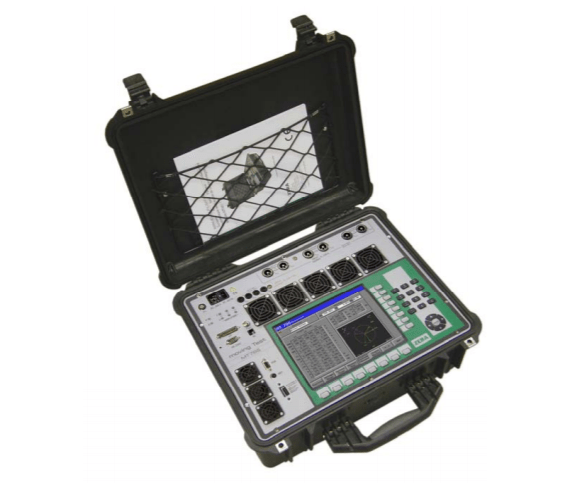

ZERA MT781 Portatif Sayaç Test Sistemi

Portatif Sayaç Test Sistemi

Açıklama

OLYMPUS DIGITAL CAMERA

MT-781 / MT-786 Portatif sayaç test sisteminin sahip olduğu dahili Akım ve Gerilim kaynağı ve hassas ölçüm sistemi ile artık laboratuvarınız siz neredeyseniz orada!!!

120 A e kadar Akım ve 500 A a kadar gerilim kaynağı ile tek fazlı ve 3 fazlı sayaçlarınızın doğruluk testlerini yapabilirsiniz.

Stabil, kesin ve sürekli akım gerilim uygulayabilme özelliği sayesinde sayaçlarınızın uzun dönem performanslarını görebilirsiniz.

PC yazılımından da kontrol edilebilen MT 781/786 ile sıralamalı testlerini hızlı bir şekilde yapabilir ve kaydedebilirsiniz.

Fonksıyonlar

  • 1 Faz 2 telli, 3 faz 3 telli ve 3 faz 4 telli sistemlerde ölçüm imkanı
  • LED tarama gözü ile sayaç hata ölçümleri
  • Enerji ve güç kayıtlarının testi
  • Aktif, reaktif ve görünür güç-enerji ölçümleri
  • Frekans, faz açısı ve güç faktörü ölçümleri
  • Harmoniğe kadar akım ve gerilim harmoniği ölçümü
  • PC yazılımı ile sıralamalı(değişik akım ve gerilim değerlerinde) test edebilme imkanı
  • Faz sırası ölçümü
  • Vektör gösterim
  • Dalga formu gösterimi

Ürün Özellikleri

  • Kolay ve kullanıcı dostu kullanım
  • 120 A e kadar Akım ve 500 V a kadar Gerilim Kaynağı
  • Ayarlanabilir Genlik, Faz açısı ve Frekans
  • Akım ve gerilim harmoniği üretebilme(40. Harmoniğe kadar)(opsiyonel)
  • Hassas Akım, Gerilim ve Güç Ölçümü
  • %0.1 Güç Ölçüm Doğruluğu (MT 781)
  • %0.05 Güç Ölçüm Doğruluğu (MT 786)
  • 120 A e kadar Direkt akım ölçümü
  • 500 V a kadar Gerilim Ölçümü
  • harmoniğe kadar harmonik ölçümü
  • Reaktif ölçümler için ayrıca hata eklenmesine gerek yoktur.
  • Uzun dönem ve sıcaklık kararlılığı yüksek
  • Ölçüm sonuçları ve müşteri bilgilerinin USB Belleğe kaydı
  • Test sonuçlarının değerlendirilebileceği ve rapor oluşturma yazılımı
  • 4 inch Geniş Arka Aydınlatmalı Renkli Ekran
  • Hafif ve portatif tasarım (20 kg)
  • IP65 koruma sınıflı
  • Alman Malı
  • 2 Yıl Garanti
Fonksiyonlar
  • 1 Faz 2 telli, 3 faz 3 telli ve 3 faz 4 telli sistemlerde ölçüm imkanı
  • LED tarama gözü ile sayaç hata ölçümleri
  • Enerji ve güç kayıtlarının testi
  • Aktif, reaktif ve görünür güç-enerji ölçümleri
  • Frekans, faz açısı ve güç faktörü ölçümleri
  • Harmoniğe kadar akım ve gerilim harmoniği ölçümü
  • PC yazılımı ile sıralamalı(değişik akım ve gerilim değerlerinde) test edebilme imkanı
  • Faz sırası ölçümü
  • Vektör gösterim
  • Dalga formu gösterimi

Teknik Özellikler

GENERAL
MT781MT786
Power supply85 … 265 V, 45 … 65 Hz
Power consumptionmax. 500 VA
Temperature range, operation-10° … + 50° C
Temperature range, storage-15° … + 65° C
Relative humidity (not condensing)max. 95 %
Dimensions (DxWxH)206 x 524 x 428 mm
Weight~ 20 kg
  SAFETY
MT781MT786
IP class according to DIN EN 60529IP65
Declaration of conformityCE conform
Protection class according to DIN EN 61140I
  REFERENCE METER
MT781MT786
Measuring modes2WA / 2WR / 2WAP3WA / 3WR / 3WRCA / 3WRCB / 3WAP4WA / 4WAb / 4WR / 4WRb/ 4WRC / 4WAP / 4WAPb
Fundamental frequency45 ... 65 Hz
Bandwidth3000 Hz
Sampling16 bit 504 samples/period
Accuracy class for measuring of power / energy0.10.05
Angle measurement accuracy 3) 4)< 0.015°
Frequency measurement deviation± 0.01 Hz
  Voltage Measurement
MT781MT786
Voltage measurement5 mV ... 500 V
Voltage range(s)250 mV, 5 V, 60 V, 125 V, 250 V, 420 V
Voltage measurement accuracy 5)< 0.05 % @ 30 V .. 500 V< 1 % @ 50 mV .. < 30 V< 3 % @ 5 mV .. < 50 mV< 0.03 % @ 30 V .. 500 V< 1 % @ 50 mV .. < 30 V< 3 % @ 5 mV .. < 50 mV
Voltage measurement temperature drift 3)< 15 x 10 E-6 / K< 10 x 10 E-6 / K
Voltage measurement stability 1) 3)< 60 x 10 E-6< 60 x 10 E-6
Voltage measurement long term stability 2) 3)< 100 x 10 E-6 / Year< 50 x 10 E-6 / Year
  Current measurement
MT781MT786
Current measurement1 mA ... 120 A
Current range(s)100 A, 50 A, 20 A, 10 A, 5 A, 2 A, 1 A, 500 mA, 200 mA, 100 mA, 50 mA, 20 mA
Current measurement accuracy 5)< 0.05 % @ 10 mA ... 120 A< 0.2 % @ 5 mA ... < 10 mA< 0.025 % @ 10 mA ... 120 A< 0.2 % @ 5 mA ... < 10 mA
Current measurement temperature drift 4)< 20 x 10 E-6 / K< 15 x 10 E-6 / K
Current measurement stability 1) 4)< 70 x 10 E-6< 70 x 10 E-6
Current measurement long term stability 2) 4)< 100 x 10 E-6 / Year< 80 x 10 E-6 / Year
  Power Measurement
MT781MT786
Power/energy measurement accuracy 3) 4) 6)< 0.1 %< 0.05 %
Power/energy measurement temperature drift 3) 4)< 35 x 10 E-6 / K< 25 x 10 E-6 / K
Power/energy measurement stability 1) 3) 4)< 100 x 10 E-6< 100 x 10 E-6
Power/energy measurement long term stability 2) 3) 4)< 200 x 10 E-6 / Year< 100 x 10 E-6 / Year
  SOURCE
MT781MT786
Voltage min. max. 22)20 V … 500 V
Voltage range(s)60 V, 125 V, 250 V, 420 V
Voltage max. output power 8)30 VA
Voltage distortion 3)< 0.5 %
Voltage accuracy 3)< 0.2 %
Voltage harmonic setting range 10) 14) 15)2. … 40.
Voltage harmonic amplitudemax. 40 % @ 2. - 10.max. 30 % @ 11. - 20.max. 20 % @ 21. - 30.max. 10 % @ 31. - 40.
Voltage bandwidth 10)-3 dB @ ~ 3 kHz
Current min. max.1 mA … 120 A
Current range(s)100 A, 50 A, 20 A, 10 A, 5 A, 2 A, 1 A, 500 mA, 200 mA, 100 mA, 50 mA, 20 mA
Current max. load5 mΩ @ 8 A ... 120 A 70 mΩ @ 0.4 A … < 8 A 200 mΩ @ < 0.4 A
Current max. output power 8)60 VA
Current accuracy 4)< 0.2 %
Current distortion< 0.5 %
Current harmonic setting range 10) 14) 15)2. ... 40
Current harmonic amplitudemax. 40 % @ 2. - 10.max. 30 % @ 11. - 20.max. 20 % @ 21. - 30.max. 10 % @ 31. - 40.
Current bandwidth 10)-3 dB @ ~1.5 kHz
Frequency range45 ... 65 Hz
Phase angle setting range0.00 … 359.99°
Phase angle accuracy< 0.15 °
Phase angle stability 9)< 0.01 °

  • 1: Stability over 1 hour (every minute one measurement with ti = 60 s)
  • 2: Stability over 1 year (every month one measurement over one hour )
  • 3: From 30 V … 500 V
  • 4: From 10 mA … 120 A
  • 5: Related to the read value at optimum range selection
  • 6: Related of apparent power
  • 7: of range 30 % … 120 %
  • 8: Related of end of maximum range and end of range and ohmic load
  • 9: Stability over 1 hour (measurement with ti = 10 s)
  • 10: Depending on the selected option
  • 14: Every harmonic (related to fundamental
  • 15: Total of harmonics max.40 %
  • 18: Depending on the connected load
  • 21: only during transportation with closed suitcase, otherwise IP30
  • 22: at f < 49.5 Hz Umax = 420 V
Subjects to alteration.

Aksesuarlar

TROLLEY (OPTIONAL)

OLYMPUS DIGITAL CAMERA
