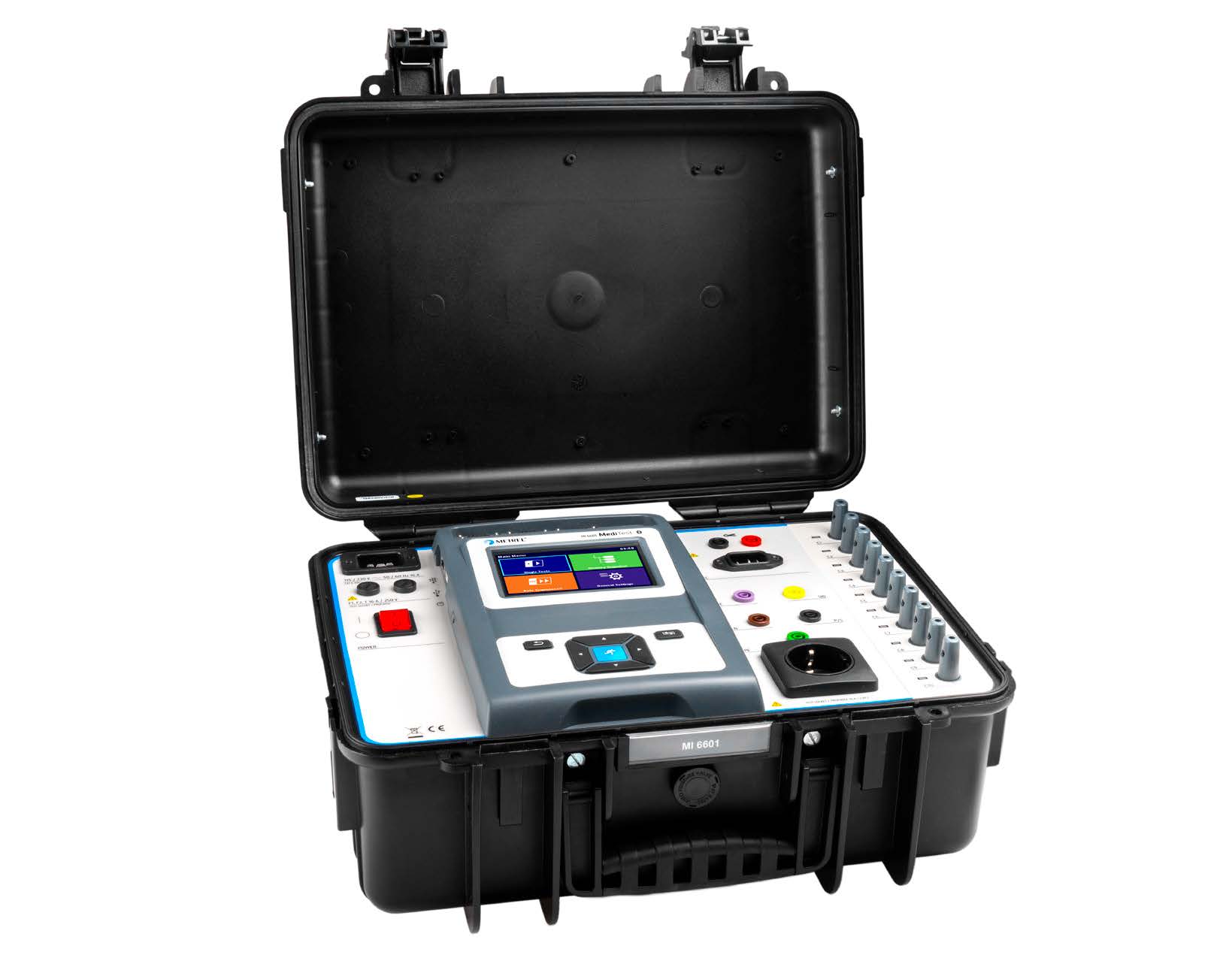

METREL MI 6601 MediTest
METREL MI 6601 MediTest hakkında uzman ekibimizden bilgi almak ve fiyatlar için hemen iletişime geçin!
• 200 mAAC ve 25 AAC ile PE direnci; • 250 VDC veya 500 VDC test gerilimi ile yalıtım direnci. • Tüm test konfigürasyonları; IEC 62353’e göre desteklenir;1 µA çözünürlükte kaçak akım ölçümleri; • Kaçak akımın AC, DC ve TRMS değeri. • IEC 60601-1 standardında tanımlanan tüm kaçak akım ölçümleri (hasta, yardımcı, toprak, dokunma). • IEC 62353’te tanımlanan tüm kaçak akım ölçümleri (ekipman ve uygulanan parça; alternatif, doğrudan, diferansiyel yöntem); • EN 50678 ve EN 50699 taşınabilir cihaz standartlarına göre ölçüm; • Noktadan noktaya, dokunma ve şebeke gerilimi testleri; • Ekipman gücü; • IEC kurşun testi; • Önceden ayarlanmış veya yapılandırılabilir görsel ve işlevsel incelemeler.
METREL MI 6601 MediTest MI 6601 MediTest, sahada PC veya dizüstü bilgisayar olmadan bağımsız test cihazı olarak kullanılabilir. Ofis ve laboratuvar kullanımı için test cihazı, Metrel Medical Electrical Safety Manager (MMESM) ile birlikte çalışabilir. IEC/EN 60601 ve varlık yönetimine uygun olarak test dizilerinin oluşturulmasını ve yürütülmesini destekler. Raporlar entegre çevrimiçi… Devamı
METREL MI 6601 MediTest
MI 6601 MediTest, sahada PC veya dizüstü bilgisayar olmadan bağımsız test cihazı olarak kullanılabilir. Ofis ve laboratuvar kullanımı için test cihazı, Metrel Medical Electrical Safety Manager (MMESM) ile birlikte çalışabilir. IEC/EN 60601 ve varlık yönetimine uygun olarak test dizilerinin oluşturulmasını ve yürütülmesini destekler. Raporlar entegre çevrimiçi hizmetler Metrel Cloud Reports ve Metrel Cloud Storage ile oluşturulur. IEC/EN 60601 ile uyumluluk, dünya çapında elektrikli tıbbi ekipmanların ticarileştirilmesi için yaygın olarak kabul edilen bir kıyaslama ve gerekliliktir. Metrel’de yeni MI 6601 MediTest ürünümüzün piyasadaki en hızlı ve kullanımı en kolay elektriksel güvenlik uyumluluk test cihazı olduğuna inanıyoruz ve herhangi bir taviz veya basitleştirme olmaksızın öngörülen standart test prosedürlerini tamamen kapsar.
ÖLÇÜM VE MUAYENELER
• 200 mAAC ve 25 AAC ile PE direnci;
• 250 VDC veya 500 VDC test gerilimi ile yalıtım direnci.
• Tüm test konfigürasyonları; IEC 62353’e göre desteklenir;1 µA çözünürlükte kaçak akım ölçümleri;
• Kaçak akımın AC, DC ve TRMS değeri
• IEC 60601-1 standardında tanımlanan tüm kaçak akım •ölçümleri (hasta, yardımcı, toprak, dokunma)
• IEC 62353’te tanımlanan tüm kaçak akım ölçümleri (ekipman ve uygulanan parça; alternatif, doğrudan, diferansiyel yöntem);
• EN 50678 ve EN 50699 taşınabilir cihaz standartlarına göre ölçüm;
• Noktadan noktaya, dokunma ve şebeke gerilimi testleri;
• Ekipman gücü;
• IEC kurşun testi;
• Önceden ayarlanmış veya yapılandırılabilir görsel ve işlevsel incelemeler.
ÖZELLİKLER
• Piyasadaki en eksiksiz IEC 60601 test cihazı pazar;
• 10 evrensel yapılandırılabilir bağlantı. Yapabilirler uygulanan kısımlar, topraklanmamış kısımlar olarak konfigüre edilebilir, topraklanmış parçalar;
• Fonksiyonel bağlantı için özel test portları topraklama ve sinyal G/Ç bağlantıları;
• Tüm olası konfigürasyonlar; IEC 60601’e göre ve IEC 62353 standartları;
• Testler, cihaz üzerinde doğrudan veya bir bilgisayar;
• Auto Sequences® ile tam otomatik test akışı;
• Testler ve limitler otomatik olarak ayarlanır. için tıbbi ekipmanın konfigürasyonunu ayarlayın;
• Test dizileri, en hızlı iş akışı için optimize edilmiştir;
• IEC/EN 60601 standartlarına göre ölçümü destekler (2. ve 3. baskılar), IEC/EN 62353, ANS/NZS 3551, EN 50678 ve EN 50669;
• Teşhis için tekli testlerin kullanılması kolayca problemler;
• PE sürekliliğini test etmek için yüksek akım bağlantılar: 25 A’ya kadar;
• Hasta kaçağının AC ve DC değerleri ve hasta yardımcı akımı;
• USB üzerinden iletişim, RS232 ve Ethernet;
• Verileri istediğiniz şekilde girin: dokunmatik ekran, barkod/QR kod tarayıcı, kablosuz klavye, PC SW;
• İsteğe bağlı yazıcılar veya NFC yazıcılar etiketler ve etiketler oluşturma;
• Aboneliğe dayalı yeni yazılım MMESM, Metrel içeren çözüm Bulut Raporları ve Metrel Bulutu depolamak;
• IP 40 kasa açık, IP 65 kasa kapalı;
• Aksesuarlar için taşıma çantası ve çantası;
• Standart garanti 2 yıl.
UYGULAMALAR

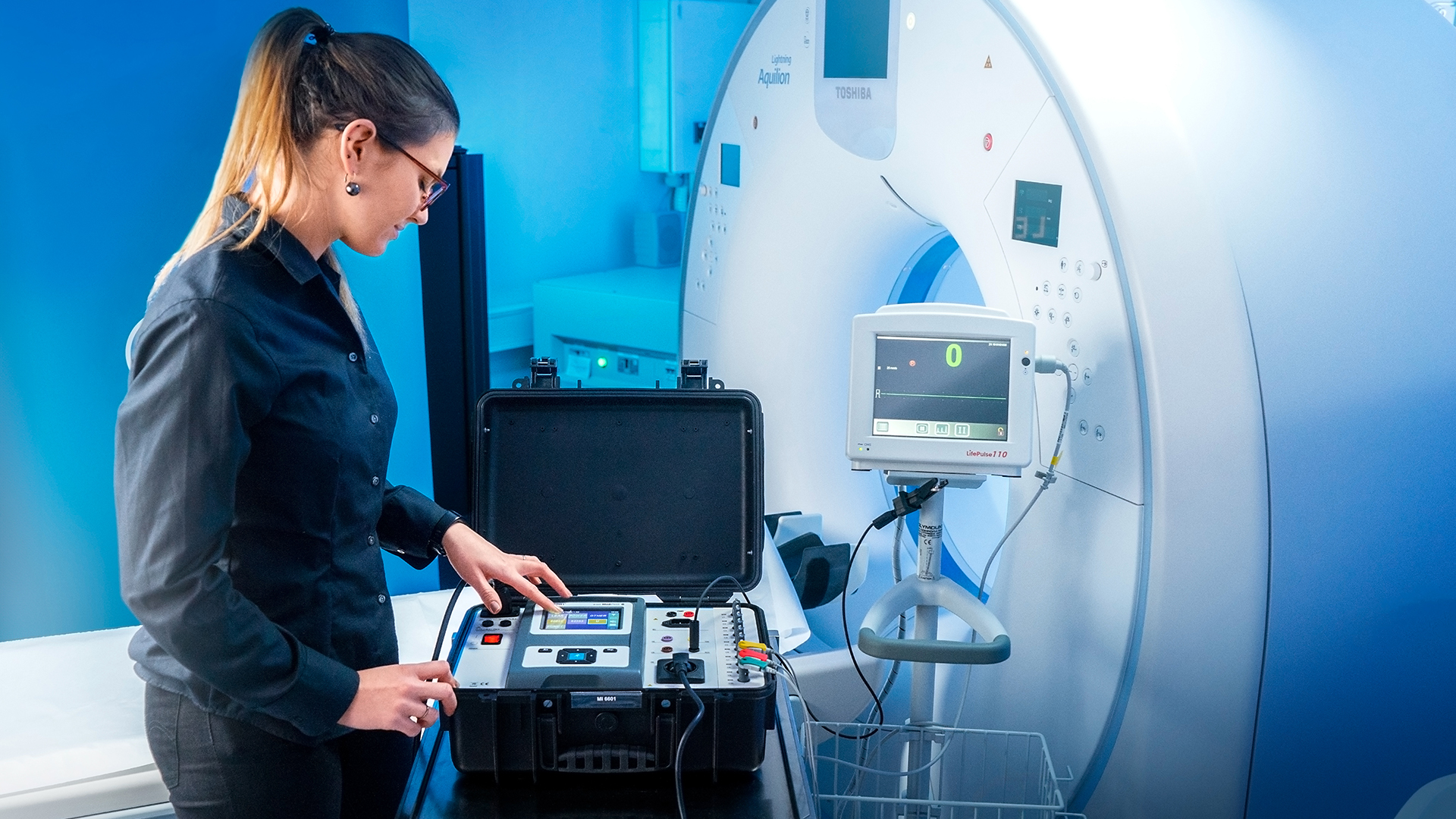

• Tıbbi ekipmanın güvenliği geliştirme, üretim, hizmet, periyodik doğrulama
• Tıbbi ekipmanda sorun giderme.
• Standart taşınabilir cihazların güvenliği.
• Taşınabilir aygıtlarda sorun giderme.
Ürün Özellikleri
Teknik Özellikler
TEKNİK ÖZELLİK| İŞLEV | ÖLÇÜM ARALIĞI | ÇÖZÜNÜRLÜK | KESİNLİK | ||||
| Süreklilik / Koruyucu toprak direnci 1Süreklilik | R | 0,00Ω … 19,99Ω 20,0Ω … 99,9Ω 100,0Ω … 199,9Ω 200Ω … 999Ω | 0,01Ω 0,1Ω 0,1Ω 1 Ω | ±(okumanın %2'si + 2 D) ±3 % okuma Okumanın ±5 %'i Göstergesel | |||
| Yalıtım Direnci (Riso, Riso-S) 2 Yalıtım direnci, Yalıtım direnci –S (250 V, 500 V) | Rizo Riso-S | 0,00 MΩ … 19,99 MΩ 20,0 MΩ … 99,9 MΩ 100,0 MΩ … 199,9 MΩ | 0,01Ω 0,1Ω 0,1Ω | ±(okumanın %3'ü + 2 D) Okumanın ±5 %'i Okumanın ± %10'u | |||
| 2Çıkış voltajı | Eee | 0V … 600V | 1V | ±(okumanın %3'ü + 2 D) | |||
| Alt Kaçak Akım, Yedek Kaçak Akım - S 3İkame kaçak akım, İkame kaçak akım - S | Ben alt oldum Isub-S | 0,00mA … 1,99mA 2,00mA … 19,99mA | 0,01 mA 0,01 mA | ±(okumanın %3'ü + 3 D) Okumanın ±5 %'i | |||
| Diferansiyel Kaçak Akım 4Diferansiyel kaçak akımı | İdif | 0,000mA … 1,999mA 2,00mA … 19,99mA | 1 mikroA 0,01 mA | ±(okumanın %3'ü + 3 D) Okumanın ±5 %'i | |||
| 4Güç (aktif) | P | 0 W … 999 W 1,00 kW … 3,70 kW | 1 H 10W | ±(okumanın %5'i + 5 D) Okumanın ±5 %'i | |||
| PE kaçak akımı 5PE kaçak akım | Ipe | 0,000mA … 1,999mA 2,00mA … 19,99mA | 1 mikroA 0,01 mA | ±(okumanın %3'ü + 3 D) Okumanın ±5 %'i | |||
| 5Güç (aktif) | P | 0 W … 999 W 1,00 kW … 3,70 kW | 1 H 10W | ±(okumanın %5'i + 5 D) Okumanın ±5 %'i | |||
| Dokunma kaçak akımı 6Dokunmatik kaçak akımı | Ipe | 0,000mA … 1,999mA 2,00mA … 19,99mA | 1 mikroA 0,01 mA | ±(okumanın %3'ü + 3 D) Okumanın ±5 %'i | |||
| 6Güç (aktif) | P | 0 W … 999 W 1,00 kW … 3,70 kW | 1 H 10W | ±(okumanın %5'i + 5 D) Okumanın ±5 %'i | |||
| Güç Güç (aktif) Güç (görünür) Güç (reaktif) Güç faktörü Toplam Harmonik Bozulma (voltaj) Toplam Harmonik Bozulma (akım) Kosinüs fi Akım Gerilim | P S Q PF THDU THDI Cos fi BEN Sen | 0 W … 999 W 1,00 kW … 3,70 kW 0VA … 999VA 1,00 kVA … 3,70 kVA ±(0 VAR … 999) VAR ±(1,00 kVAr … 3,70) kVAr 0,00i … 1,00i 0,00c … 1,00c 0,0 % … 99,9 % 0,00A … 16,00A 0,00i … 1,00i 0,00c … 1,00c 0,00A … 16,00A 0,0 V … 199,9 V 200V … 264V | 1 H 10W 1V 10V 1 Var 10 Var 0,01 %0,1 0,01A 0,01 0,01A 0,1V 1V | ±(okumanın %5'i + 5 D) Okumanın ±5 %'i ±(okumanın %5'i + 5 D) ± %5 okuma ±(okumanın %5'i + 5 D) Okumanın ±5 %'i ±(okumanın %5'i + 5 D) ±(okumanın %5'i + 5 D) ±(okumanın %3'ü + 5 D) ±(okumanın %5'i + 5 D) ±(okumanın %3'ü + 5 D) ±(okumanın %3'ü + 10 D) ±3 % okuma | |||
| Sızıntılar ve Güç 7Güç (aktif) 7Dokunmatik kaçak akımı Diferansiyel kaçak akım Güç (görünür) Güç (reaktif) Güç faktörü Toplam Harmonik Bozulma (voltaj) Toplam Harmonik Bozulma (akım) Kosinüs fi Akım Gerilim | P Sen İdif S Q PF THDU THDI Cos fi BEN Sen | 0 W … 999 W 1,00 kW … 3,70 kW 0,000mA … 1,999mA 2,00mA … 19,99mA 0,000mA … 1,999mA 2,00mA … 19,99mA 0VA … 999VA 1,00 kVA … 3,70 kVA ~(0 VAR … 999) VAR ~(1,00 kVAr … 3,70) kVAr 0,00i … 1,00i 0,00c … 1,00c 0,0 % … 99,9 % 0,00A … 16,00A 0,00i … 1,00i 0,00c … 1,00c 0,00A … 16,00A 0,0 V … 199,9 V 200V … 264V | 1 H 10W 1 mikroA 0,01 mA 1 mikroA 0,01 mA 1V 10V 1 Var 10 Var 0,01 %0,1 0,01A 0,01 0,01A 0,1V 1V | ±(okumanın %5'i + 5 D) Okumanın ±5 %'i ±(okumanın %3'ü + 3 D) Okumanın ±5 %'i ±(okumanın %3'ü + 3 D) Okumanın ±5 %'i ±(okumanın %5'i + 5 D) ± %5 okuma ±(okumanın %5'i + 5 D) Okumanın ±5 %'i ±(okumanın %5'i + 5 D) ±(okumanın %5'i + 5 D) ±(okumanın %3'ü + 5 D) ±(okumanın %5'i + 5 D) ±(okumanın %3'ü + 5 D) ±(okumanın %3'ü + 10 D) ±3 % okuma | |||
| Kelepçe akımı 8Kelepçe akımı | İdif Ip | 0,10mA … 9,99mA 10,0mA … 99,9mA 100mA … 999mA 1,00 A … 9,99 A 10,0 A … 24,9 A | 0,01 mA 0,1 mA 1mA 0,01A 0,1A | ±(okumanın %5'i + 10 D) ±(okumanın %5'i + 5 D) ±(okumanın %5'i + 5 D) ±(okumanın %5'i + 5 D) ±(okumanın %5'i + 5 D) | |||
| Yalıtım Direnci Riso LN-PE, LN-NEP, LN-AP, AP-PE, AP-NEP Rizo 9Çıkış voltajı | Rizo Eee | 0,00 MΩ … 19,99 MΩ 20,0 MΩ … 199,9 MΩ 0V … 600V | 0,01 MΩ 0,1 MΩ 1V | ±(okumanın %3'ü + 2 D) Okumanın ±5 %'i ±(okumanın %3'ü + 2 D) | |||
| Ekipman sızıntısı (alternatif, doğrudan, diferansiyel) 10 Ekipman kaçak akımı (doğrudan, diferansiyel, alternatif) 10Ulpe (doğrudan, diferansiyel, alternatif) 10Güç (doğrudan, diferansiyel) | Eşit Ulpe P | 0,000mA … 1,999mA 2,00mA … 19,99mA 0V … 299V 0 W … 999 W 1,00 kW … 3,70 kW | 1 mikroA 0,01 mA 1V 1 H 10W | ±(okumanın %3'ü + 3 D) Okumanın ±5 %'i ±(okumanın %2'si + 2 D) ±(okumanın %5'i + 5 D) Okumanın ±5 %'i | |||
| Uygulanan Parça sızıntısı (alternatif, doğrudan) 11Uygulamalı Parça kaçak akımı (doğrudan, alternatif) 11Uap (doğrudan, alternatif) 11Güç (doğrudan) | IAP'de UAP'ı P | 0,000mA … 1,999mA 2,00mA … 19,99mA 0V … 299V 0 W … 999 W 1,00 kW … 3,70 kW | 1 mikroA 0,01 mA 1V 1 H 10W | ±(okumanın %3'ü + 3 D) Okumanın ±5 %'i ±(okumanın %2'si + 2 D) ±(okumanın %5'i + 5 D) Okumanın ±5 %'i | |||
| Şebeke beslemesi Besleme gerilimi, frekans Besleme gerilimi toleransı Maksimum Güç Tüketimi Azami yük Şebeke beslemesi aşırı gerilim kategorisi Yükseklik | 110 V / 230 V AC, 50 Hz / 60 Hz ± %10 300 VA (test soketinde yük olmadan) 10 A sürekli, 16 A kısa süreli, 1,5 kW motor KAT II / 300V ≤ 2000 metre |
| Kategorileri Ölçmek Enstrüman Test soketi Fiş test kablosu Yükseklik | KAT II / 300V KAT II / 300V KAT II / 300V ≤ 2000 metre |
| Kaçak akım ölçümleri Ölçüm cihazı (MD) Ölçüm türü | IEC 60601 ve IEC 61557-16 gerekliliklerine uyun IEC 60601, IEC 61557-16 gerekliliklerine göre AC, DC veya True RMS |
| Koruma sınıflandırmaları Güç kaynağı Kirlilik derecesi Koruma derecesi Dava | Sınıf I 2 IP40 IP 20 (şebeke test soketi) Darbeye dayanıklı plastik/taşınabilir/IP 65 |
| Görüntülemek Görüntülemek Dokunmatik ekran | Renkli TFT ekran, 4,3 inç, 480 x 272 piksel Kapasitif |
| İletişim Hafıza RS-232 arayüzleri USB 2.0 Bluetooth Ethernet | microSD kart boyutuna bağlıdır 3 Standart USB Tip B Sınıf 2 Dinamik IP (DHCP) |
| Referans koşulları Referans sıcaklık aralığı Referans nem aralığı | 15 ºC … 35 ºC %35 … %65 RH |
| Çalışma koşulları Çalışma sıcaklığı aralığı Maksimum bağıl nem | 0 ºC … +40 ºC %85 RH (0 ºC … 40 ºC), yoğuşmasız |
| Depolama koşulları Sıcaklık aralığı Maksimum bağıl nem | -10 ºC … +60 ºC %90 RH (-10 ºC … +40 ºC) %80 RH (40 ºC … 60 ºC) |
| Sigortalar F1, F2 | T 16 A / 250 V / 32 mm x 6,3 mm / 1500 A |
| Genel Boyutlar (g×d×y) Ağırlık | 42cm x 33cm x 18cm 8,1 kilo |
| 1Doğruluklar geçerlidir | |
