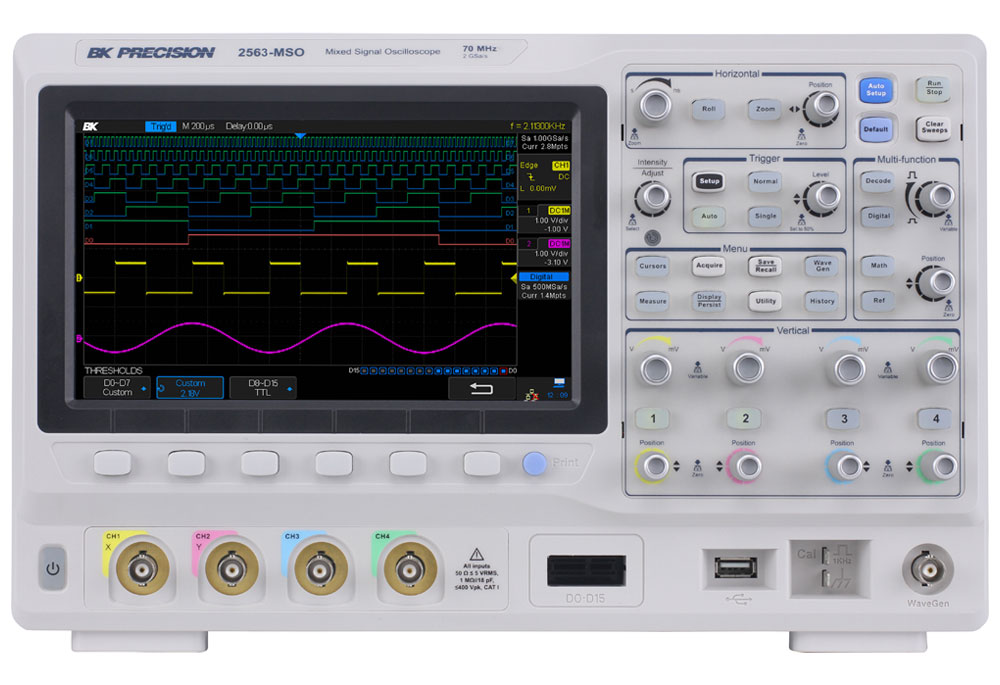

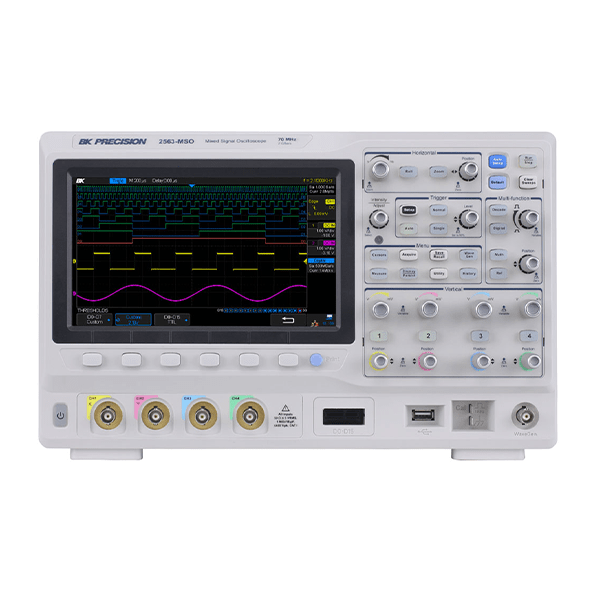

BK PRECISION 2563-MSO

BK PRECISION 2563-MSO 70 MHz, 2 GSa/s, 4 Kanal, MSO70 MHz, 2 GSa/s, 4 Kanal, MSO

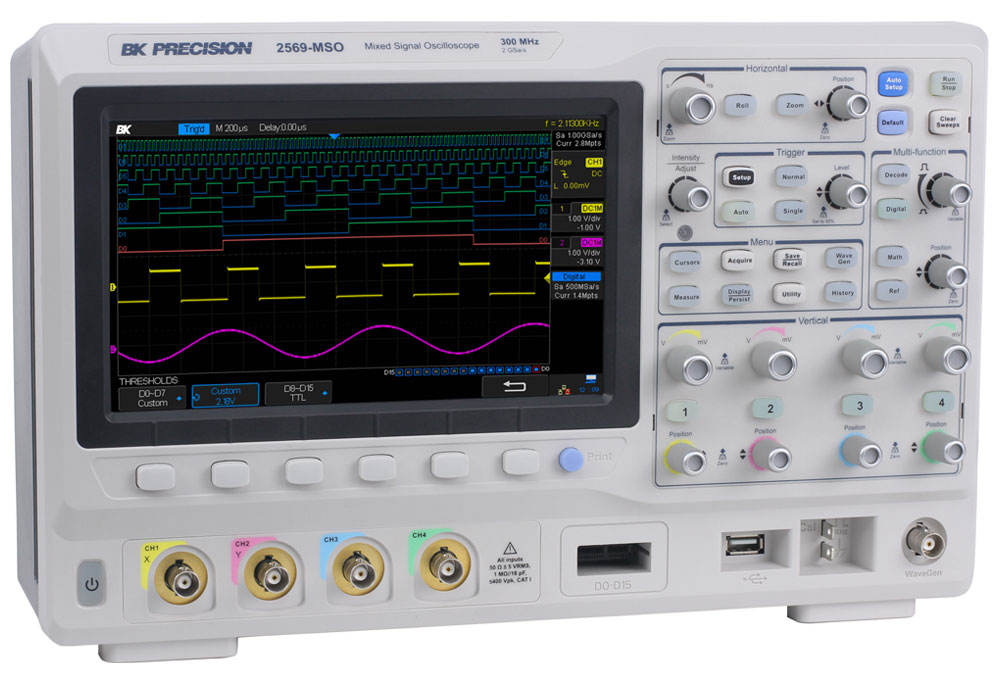

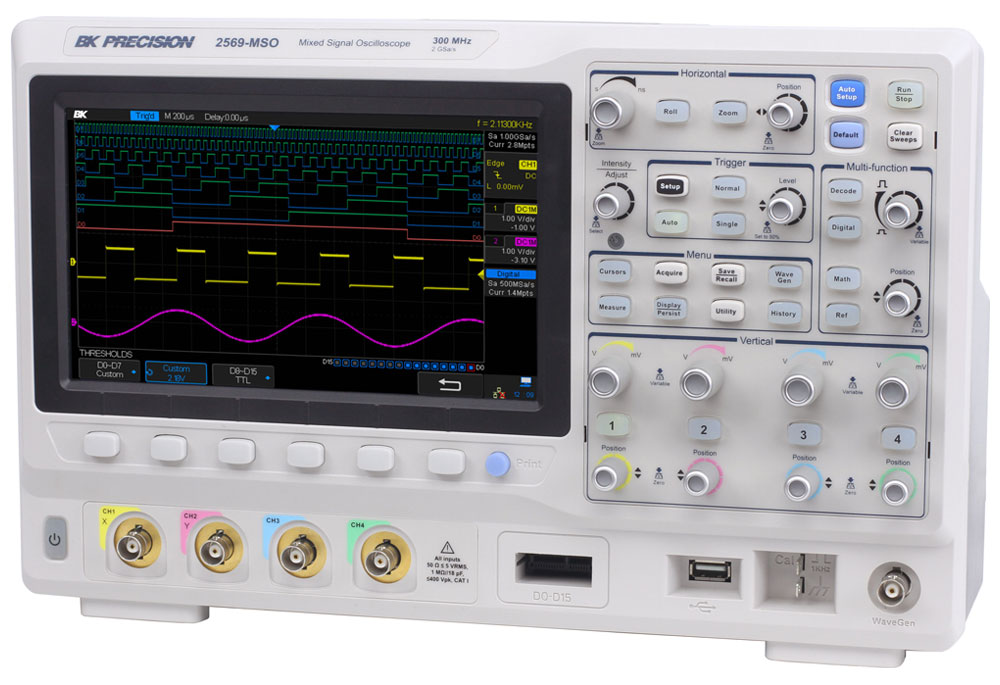

2560 Dijital Depolama ve Karışık Sinyal Osiloskopu (MSO) Serisi, çok çeşitli uygulamalar için gelişmiş özellikler ve hata ayıklama yetenekleri sunar. 4 kanallı konfigürasyonda 300 MHz’e kadar bant genişliğine sahip her model, maksimum 2 GSa/s örnekleme hızı ve maksimum 140 Mpt bellek derinliği sunar. Buna ek olarak, bu osiloskoplar, 140.000 wfms/s’ye kadar yüksek dalga formu güncelleme oranıyla birleştirilmiş 256 seviyeli renk sınıflandırmasına sahip 8” renkli bir ekran sağlar ve bu da cihazların nadir görülen aksaklıkları mükemmel sinyal doğruluğu ile yakalamasına olanak tanır. MSO yükseltmesi 16 ek dijital kanal sağlar, Kod Çözme yükseltmesi I2C, SPI, UART/RS232, CAN ve LIN protokolleri için seri veri yolu kod çözme sağlar ve AWG yükseltmesi 25 MHz işlev/isteğe bağlı dalga biçimi üretecini etkinleştirir. Bu dijital osiloskoplar, tasarım ve hata ayıklama, servis ve onarım ve eğitim uygulamaları için idealdir.

• 300 MHz’e kadar bant genişliği
• 2 GSa/s maksimum örnekleme hızı
• 140 Mpt maksimum kayıt uzunluğu
• Lojik analizörlü 16 dijital kanal (-MSO modellerine veya MSO yükseltmesine dahildir)
• I2C, SPI, UART/RS232, CAN ve LIN protokolleri için seri veri yolu kod çözme (Kod çözme yükseltmesi)
• İşlev ve Keyfi Dalga Formu Oluşturucu (AWG yükseltmesi)
• 256 seviyeli renk gradyanına sahip geniş 8″ geniş ekran
• 140.000 wfms/s maksimum dalga formu yakalama oranı
• Kompakt ayak izi ve hafif
• Parçalı edinim geçmişi dalga formu kayıt fonksiyonu (80.000 kareye kadar kayıt uzunluğu)
• Seri tetikleme tüm modellerde standart olarak gelir
• Standart LAN ve USBTMC uyumlu USB cihaz bağlantı noktası
• Seçilebilir 50 Ω ve 1 MΩ giriş bağlantısı
