Raytech WR14 devrim yaratan şarj devresi ile yüksek indüktif dirençleri çok kısa zamanda ölçmek için yüksek güç üretir. WR14 güçlü 30Vdc test voltajına ve 15A’e kadar ayarlanabilir test akımına sahiptir. WR14 her türlü trafo, motor, genaratör veya herhangi bir düşük direnç ölçümü için tasarlanmıştır. WR 14 için herhangi bir ölçüm kısıtlaması yoktur.
Çok hızlı deşarj devresi sayesinde güvenli ölçüm yapmanız sağlar.Sadece Raytech sargı dirençlerine ait test esnasında test kablo bağlantılarından herhangi birinin, herhangi bir nedenle sökülmesi durumunda cihaz bu durumu otomatik olarak algılayarak kendisini ve sistemi korumaya alma özelliğine sahiptir. Raytech sargı direnci ölçerler “Constant Power Discharge Circuit” adı verilen sabit deşarj devresine sahiptir.Cihaz üzerinde bağlı gerilim test kabloları dahi bu sistemin bir parçasıdır ve trafo üzerinde indüklenen gerilimi hızlı bir şekilde deşarj etme yeteneğine sahiptirler. Bu özellik kullanıcı ve cihaz güvenliğini sağlamaktadır.İnsan sağlığı ve cihazın korunmasına yönelik olan bu özellik sadece Raytech sargı direnci ölçerlere aittir.Raytech sargı direnci ölçerler piyasada bulunan diğer cihazlardan 10 kat daha hızlı deşarj devresine sahiptir.

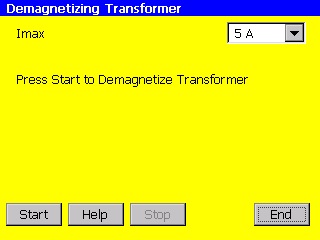

Demagnetizasyon özelliği
Trafo çekirdeği iki durumda manyetiklenebilir. Birincisi, enerji altında çalışırken her bir sinüs dalgası için pozitif ve negatif yönlerde manyetiklenir. İkincisi sargı direnci testi sonrasında da sargı üzerine uygulanan doğru akımdan dolayı trafo çekirdeği manyetiklenebilir. Her iki durumdan kaynaklı olarak trafonun çekirdeği manyetize olup devreye alma aşamasında problemler oluşturabilir. En sık görülen yan etkileri ise sargı izolasyonunun hasar görmesi ve deformasyona uğramasıdır. Eğer trafo devreye alınmadan önce demagnetizasyon yapılırsa bu durumlardan kaynaklanan problemler ortadan kaldırılabilir.
Kullanım kolaylığı

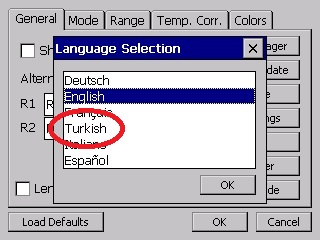

TÜRKÇE Menü!!!

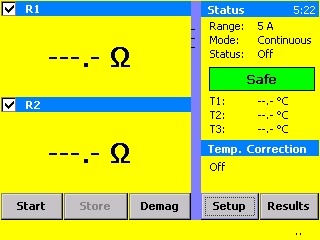

Cihaz kullanım kolaylığı sağlayan akıllı sistem dokunmatik ekrana sahiptir. Bu özelliği sayesinde test parametrelerini değiştirmek veya etkinleştirmek çok daha hızlı ve kolaydır.
Yüksek doğruluk
WR14 mikro işlemci tabanlı, yüksek hassasiyetli, tam otomatik bir tasarıma sahiptir.WR14 laboratuvar hassasiyetinde sahada son derece doğru ölçüm yapmak için tasarlanmıştır.
Benzersiz ölçüm tekniği
WR14 yeni tasarlanmış benzersiz güç kaynağı ve piyasadaki en hızlı deşarj ünitesi sayesinde yüksek hassasiyet sağlar. Kapsamlı filtreleme ve yüksek hassasiyet standarttır. WR14 15A’e kadar hassas ölçüm yeteneğine sahiptir.
Çalışma

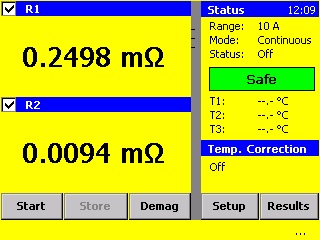

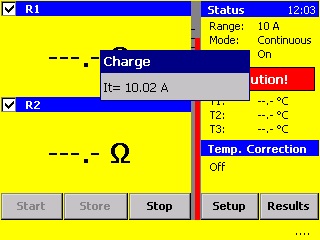

WR14 0.025A’den 15A’e kadar kullanıcı tarafından seçilebilir test akımına sahiptir. 30Vdc güç kaynağı hızlı bir şekilde yükü şarj eder ve test sonuçları birkaç saniye içinde görüntülenir. Sonuçlar kolay okunabilen renkli LCD ekran üzerinde rahatlıkla okunabilir, saklanabilir ve yazdırılabilir.

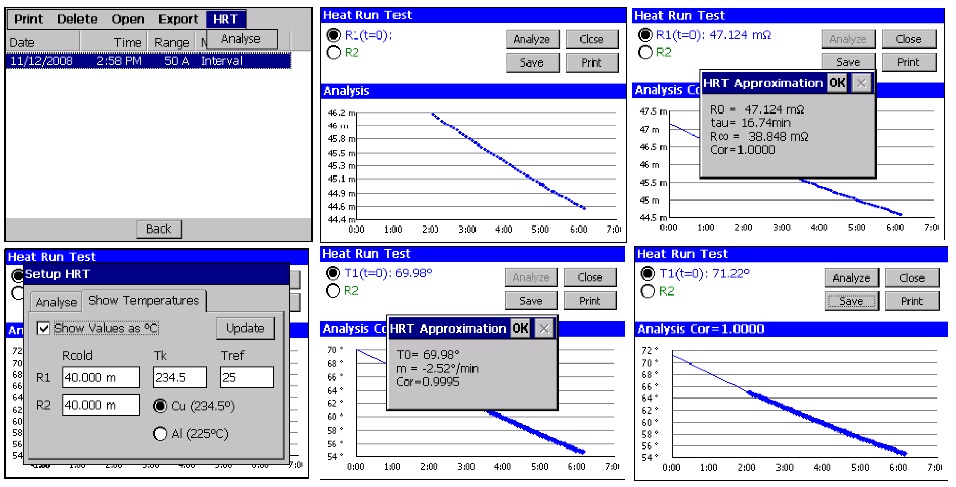

Heat Run Testi
Opsiyonel AHRT-01 Heat Run Test yazılımı, bir trafonun çalışma sıcaklığındaki sargı değerlerini hesaplamak ve ölçüm sonuçları analiz edilerek trafo sargılarının bakır kaybı hesaplamak için kullanılır. Trafo ısıtıldıktan sonra, soğuma eğrisi boyunca ayarlanan aralıklarla otomatik ölçüm yapılır.
Kompakt tasarım

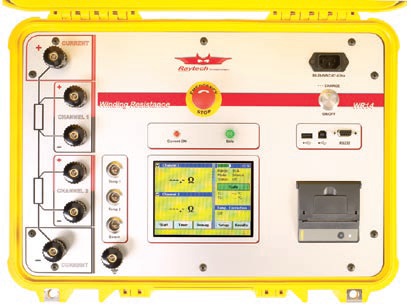

WR14 sağlam yapıda su geçirmez bir kasa içinde tasarlanmış hafif yapıdadır.
Basit bakım
Cihaz kullanım için hiçbir bakım gerektirmez. Hiçbir kalibrasyon prosedürü ( hiçbir potansiyometre kullanılmadığı için) bulunmamaktadır. Bu da cihazın tasarımında yüksek hassas bileşenlerin kullanımından kaynaklanmaktadır.
Gelişmiş koruma
Sistem açılırken kendi kendine kalibrasyon ile bir dizi devre kontrol ile cihaz kendini başlatır. Başlatma sırasında veya çalışma sırasında herhangi bir sorun algılanırsa cihaz operatörü derhal bilgilendirir. Sistem durumu sürekli izler. WR14 de yerleşik kapsamlı koruma devresi vardır.
