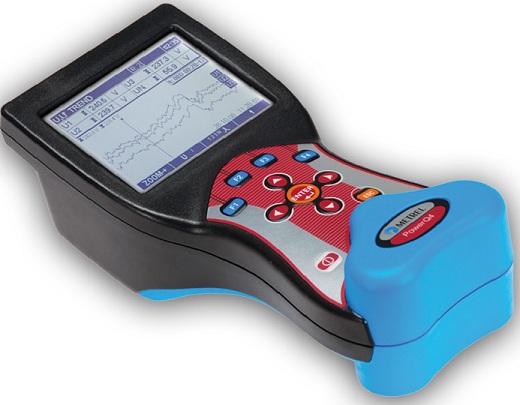

METREL MI-2592 Güç Ve Harmonik Analizörü

METREL MI-2592

PROFESYONEL TAŞINABİLİR GÜÇ VE HARMONİK ANALİZÖRÜ

4 akım ve 4 gerilim kanalına sahip olan portatif güç ve harmonik analizörü METREL 2592 Güç kalite standardı IEC 610000-4-30 Class S ve IEC 61557-12 standartlarıyla uyumlu ilk ve tek taşınabilir analizördür. Standard set ile beraber gelen profesyonel PC yazılımı PowerView ile kaydedilen verilerin görüntülenmesi, analizi, raporlaması profesyonel olarak yapılabilir.

ÖLÇME FONKSİYONLARI:

·         4 kanal Gerilim ölçümü: TRMS, pik, crest faktör

·         4 kanal Akım ölçümü: TRMS, pik, crest faktör

·         Güç, Power Faktör, CosΦ ölçümü

·         Görünür güç (VA), Reaktif Güç (VAR), Aktif Güç (W)

·         Enerji Ölçümleri (kWh,kVarh)

·         Dalga Formu, Faz Diagramı gösterimi

·         Flicker ve dengesizlik ölçümleri

·         50. Harmoniğe Kadar Harmonik Analizi, THD ölçümü

·         EN 50160 standardına uygun ölçüm ve Güç Kalite Analizi

·         Şebekede meydana gelen olayların ( kesinti, dipler, sweller)yakalanması ve kaydı

·         Inrush (kalkış) akımlarının görüntülenmesi ve kaydı

·         Kullanılan akım klambını otomatik tanıma özelliği

·         10 ayarlanabilir alarmla kayıt alma

·         Dalga formunun görüntülenmesi ve fotoğraflanması

·         4 adet 1000 A veya 30/300/3000 A Ayarlanabilir Fleksible Akım klambı ile beraber

·         TÜRKÇE KULLANIM KLAVUZU ve TÜRKÇE VİDEO EĞİTİM CD si

ÖNEMLİ ÖZELLİKLERİ:

·         Geniş ölçme aralığa sahip 4 voltaj kanalı : 0 … 1000 Vrms ( CAT III / 1000V)

·         Otomatik clamp tanımayı destekleyen 4 akım kanalı.

·         Online ölçüm ve basit güç kalite parametrelerini ( U, I, P, Q, S, PF, cos, THD) kaydetme

·         Flicker ölçümlerini de içeren EN 50160 standardına uygun ölçüm ve raporlama(Tablo ve grafik formatta)

·         4 quadrant(çeyrek) ölçme (generatör ve endüktif ya da kapasitif karakterli yükler)

·         509 parametreye kadar kayıt imkanı

·         8 Mb dahili hafıza ile 1 aydan uzun süreli kayıt

·         PowerQ4 IEC 61000-4-30 Class S güç analiz standardı ile uyumludur.

·

·         Geniş LCD ekran, 320×320 arkadan aydınlatmalı

·         Online mikroskop, yönelim ve sayaç modu

·         Cihaz üzerinden beslemeli Flexible clamplar standard sete dahildir.

·         15 saate kadar çalışabilen batarya

·         Profesyonel PowerView PC Yazılımı ile kaydedilen ölçümlerin analizi ve raporlanması

KOMPANZASYON NEDİR? NASIL YAPILIR?

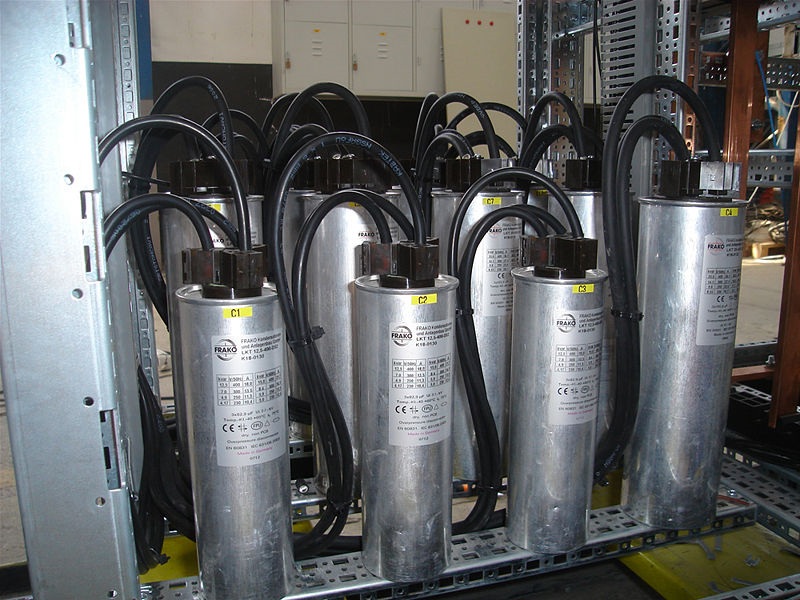

Kompanzasyon genel tanımıyla aktif gücün maksimum hale getirilerek, güç faktörünün düzeltilmesi ve verimin maksimum hale getirilmesidir. Kompanzasyon yapmak için reaktif gücün minimum yapılması gerekir. Bir sistemde motorlar, iş makinaları, elektrik makinaları endüktif güç tükettikleri için reaktif güç tüketimi yaparlar. Bu durumda verim düşer. Verimin artması ve şebekenin reaktif güçten kötü etkilenmemesi için endüktif sistemin girişine bir kompanzasyon kondansatörü bağlanır ve devrede üretilen reaktif güç şebekeye verilmeden kondansatörlerde depolanır. Motor devreye girerken de bu kondansatörler depoladıkları reaktif gücü motorlara geri verirler. Dolayısıyla şebeke sistemi saf resistif bir sisteme yakın olarak görür ve şebekeyle sistem arasında reaktif güç alışverişi olmaz.

Bu durumda yapmanız gereken 3 faz için kompanzasyonda kullanacağınız kondansatörlerin değerini ölçmektir. Metrel MI 2592 cihazı ile her bir fazın reaktif güç tüketimini otomatik ölçersiniz. 3 fazlı kompanzasyon için kullanacağınız kondansatörlerin seçimini kolaylıkla yaparsınız.

HARMONİK ÖLÇÜMÜ NEDEN YAPILIR? NASIL DEĞERLENDİRİLİR ?

Şebekede doğrusal olmayan(nonlineer) karakteristik gösteren yüklerin artması ile birlikte, şebekeden çekilen akım dalga şekillerinde bozulmalar meydana gelmektedir. Şebekeden çekilen düzensiz akım şebeke empedansından dolayı şebeke üzerinde gerilim düşümüne, dolayısıyla akım ve gerilim dalga şekillerinde de bozulmalaraneden olmaktadır . Akım ve gerilim dalga şekillerini bozan bu etkenlere harmonik denir.

Güç sistemlerinde meydana gelen harmonikler cihazların yanlış çalışmasına veya hiç çalışmamasına, trafove motorların aşırı ısınmasına, iletişim hatlarında parazitlere, ölçümlerin yanlış yapılmasına, elektrik aygıtlarının ömürlerinin azalmasına, alıcıların ve sistemlerin güç kayıplarının artmasına sebep olmaktadır
Ayrıca harmonikler, güç faktörünün düzeltilmesi için endüstriyel tesislerde yapılan kompanzasyon ünitelerinde rezonans olayı sonucu ciddi problemlere neden olmaktadır.

Harmoniklerin zararlı etkilerinin azaltılması için harmonik değerlerinin doğru ve sürekli ölçülmesine ihtiyaç vardır. Harmonik değerlerinin nasıl ölçüleceği ve hangi aralıklarda ölçüleceği konusunda standartlardan faydalanılır. Metrel MI 2592 cihazı standarda göre 50. harmoniğe kadar harmonik analizi yapar ve şebekedeki akım-gerilim THD değerlerini kaydeder.

ÖLÇÜMLERİ SONUÇLARINI RAPORLAMA

Metrel MI 2592 cihazı ile 500den fazla parametreden ihtiyacınız olan tüm parametrelerin kaydını alabilirsiniz ve raporlayabilirsiniz.

Kaydını aldığınız tüm verilerin dalga şekillerini her bir faz için görebildiğiniz gibi verilerini de METREL MI 2592nin sağlamış olduğu PC Yazılımı PowerView programında görüntülüyebilirsiniz. İstediğiniz aralıklar hesaplamalar yaptırabilirsiniz.

Almış olduğunuz sonuçları ister resim olarak isterseniz  excel verileri olarak kullanabilirsiniz. Bu verileri programdan otomatik olarak aktarabildiğiniz gibi seçmiş olduğunuz verileri kopyalayıp yapıştırarak da aktarabilirsiniz.

Program sayesinde kalite standardı EN 50160 kapsamında ölçüm aldığınız verileri otomatik değerlendirebilirsiniz. Kendi ölçüm kriterlerinizi belirleyerek ya da diğer bir deyişle kendi standardınızı oluşturarak kriterlerinize göre de değerlendirebilirsiniz.
