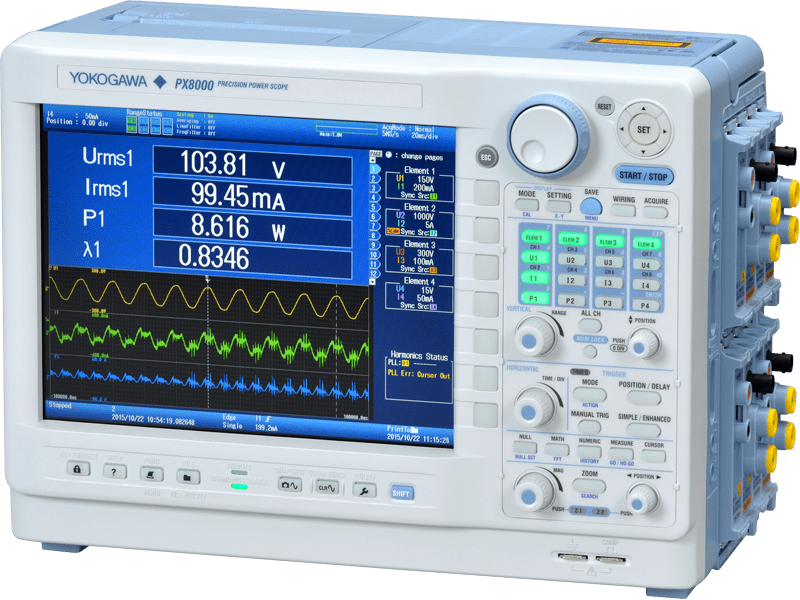

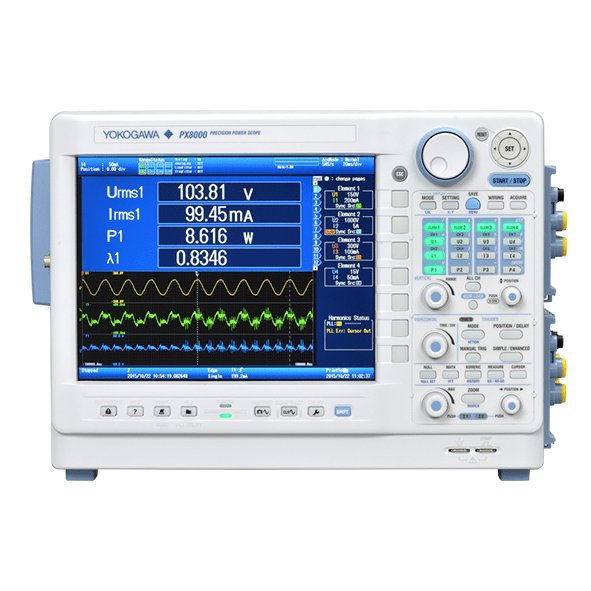

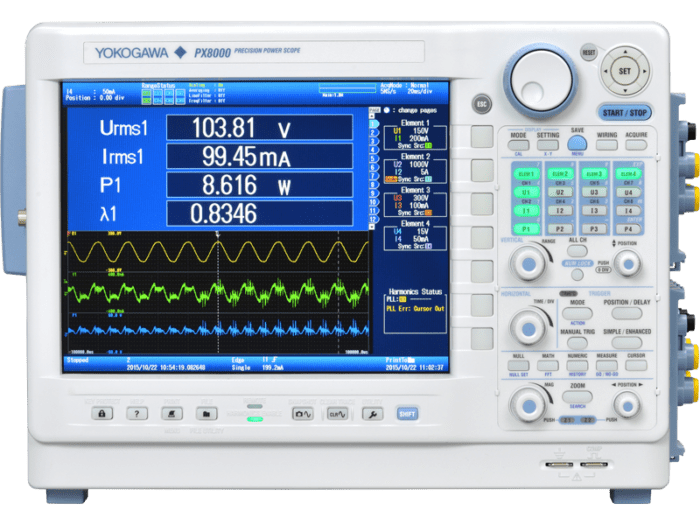

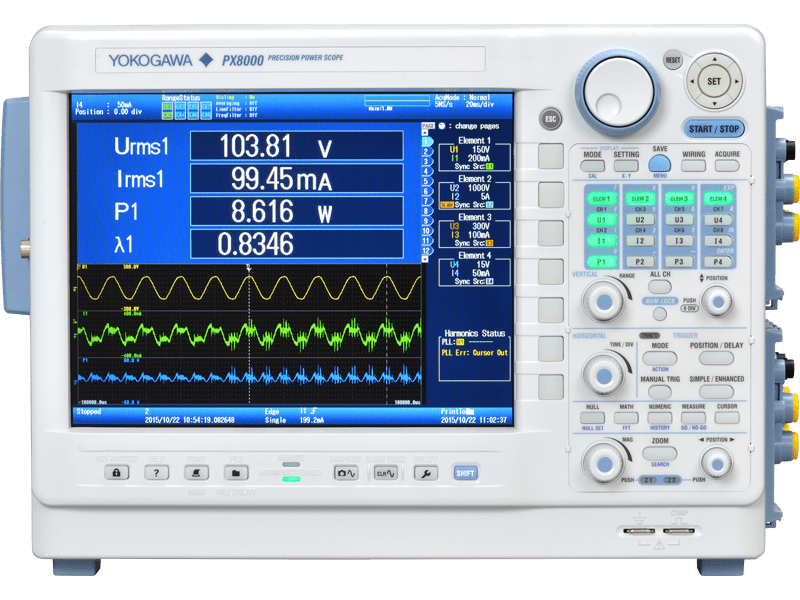

YOKOGAWA PX8000 Ultra-Hassas Osiloskop özellikli Güç Analizörü

YOKOGAWA PX8000 Ultra-Hassas Osiloskop özellikli Güç Analizörü

PX8000, güç analizörleri dünyasına osiloskop tarzı zamana dayalı ölçüm getiren dünyanın ilk hassas
güç dürbünüdür. Dört kanala kadar standart çok fazlı güç ölçümleri yapabilir. Bu ölçümler, geçici
bileşenlerle dalga formlarının analizini sağlamak için imleç tabanlı belirli zaman periyodu ölçümleri

eçici güç ölçümleri ve analizi

PX8000, geçici güç profillerinin önemli ölçüm ve analizini destekleyen bir dizi yenilikçi özelliğe

sahiptir.

Eşzamanlı güç hesaplama : Gerçek zamanlı güç örneklemesi vermek için eş zamanlı gerilim ve akım

çarpması sağlar.

Döngü-döngü güç trend ölçümü : Dalga formları arasındaki trend ölçümleri, matematiksel

fonksiyonlarla hesaplanabilir (dört milyon noktaya kadar).

Spesifik zaman periyodu ölçümü : Başlatma ve durdurma "imleçler" tanımı yoluyla belirli zaman

periyotları boyunca güç parametrelerinin yakalanmasını destekler.

Belirtilen zaman periyodu dalga formu ölçümü : Başlatma ve durdurma "imleçler" tanımı yoluyla

belirli zaman periyotları boyunca dalga formu parametrelerinin yakalanmasını destekler.

X-Y ekranı ve faz analizi : Standart olarak X-Y ekseni ekranlarını destekler. Ayrıca faz analizi için giriş ve

çıkışın lissajous dalga formlarını görüntüleyebilir.

Ani veya düzensiz olayları yakalama ve analiz etme : Her zaman etkin olan Geçmiş işlevi, 1.000’e

kadar geçmiş dalga biçimini otomatik olarak kaydeder.

Uzun dönemli veri yakalama ve analizi : PowerViewerPlus adlı eşlik eden bir PC uygulaması, daha

fazla analiz için dalga biçimi verilerini yakalamak için kullanılabilir.

FFT analizi : Kullanıcıların dalga biçimlerini ofsetler ve eğrilik düzeltmeleri ile görüntülemesini

sağlayan aritmetik, zaman kaydırma, FFT ve diğer hesaplamaları içerir.

Eşzamanlı harmonik ölçüm : Gerilim ve akım dalgalarının harmonik bileşenlerinin yanı sıra harmonik

bozulma faktörünün aynı anda ölçülmesini mümkün kılar.

Çok işlevli anlık görüntüler : Gerilim, akım ve güç dahil olmak üzere 16’ya kadar farklı dalga biçimi yan

yana görüntülenebilir ve mühendislere performansın anlık anlık görüntülerini verir.

Ayrıntılı geçici durum analizi : Tam olarak tanımlanmış başlatma ve durdurma imleçleri arasındaki

tüm güç dalga biçimi parametrelerinin ölçümünü destekler.

Trend hesaplaması : Döngü-döngü eğilimlerinin tanımlanmasını sağlamak için ortalama karekök

(RMS) ve ortalama güç değerleri gibi değişkenlerin doğrudan hesaplanması için yerleşik işlevler.

Eğiklik düzeltmesi : Otomatik eğrilik düzeltme işlevi, sensör veya giriş özelliklerinden

kaynaklanabilecek akım ve gerilim sinyalleri arasındaki sapmaları ortadan kaldırır.

isoPRO teknolojisi ile güçlendirme : En yüksek hızlarda sektör lideri izolasyon performansı sunar.

Yüksek voltajlarda, büyük akımlarda ve yüksek frekansta çalışan yüksek verimli inverterler geliştirmek

için gereken performansı sunar.
