Trafo Dönüşüm Oranı (TTR) Testi Nedir? Transformatörlerde Çevirme Oranı Nasıl Ölçülür?

Güç ve dağıtım transformatörlerinin güvenilir çalışmasının değerlendirilmesinde kullanılan temel elektriksel testlerden biri Trafo Dönüşüm Oranı Testi, diğer adıyla TTR (Transformer Turns Ratio) testidir.

Transformatörün primer ve sekonder sargıları arasındaki sarım oranı, giriş ve çıkış gerilimleri arasındaki ilişkinin temelini oluşturur. Üretim hatası, sargı problemi, yanlış bağlantı veya kademe değiştiriciyle ilgili bazı sorunlar bu oranın beklenen değerden sapmasına neden olabilir.

TTR testi sayesinde transformatörün ölçülen dönüşüm oranı, isim plakası veya tasarım değerleriyle karşılaştırılarak sargıların ve kademe bağlantılarının durumu hakkında önemli bilgiler elde edilir.

Bu nedenle TTR ölçümü;

• yeni transformatörlerin devreye alınmasında,
• periyodik bakım çalışmalarında,
• arıza sonrası kontrollerde,
• bakım veya onarım sonrasında,
• kademe değiştirici kontrollerinde

kullanılan önemli diagnostik testlerden biridir.

TTR Nedir?

TTR, İngilizce Transformer Turns Ratio ifadesinin kısaltmasıdır.

Türkçede genellikle;

trafo dönüşüm oranı,

transformatör çevirme oranı

veya

sarım oranı

olarak ifade edilir.

İdeal bir transformatörde primer ve sekonder gerilimleri arasındaki oran, ilgili sargıların sarım sayıları arasındaki oranla ilişkilidir.

Basitleştirilmiş olarak:

Vp / Vs ≈ Np / Ns

şeklinde gösterilebilir.

Burada:

Vp: Primer gerilimi
Vs: Sekonder gerilimi
Np: Primer sargı sarım sayısı
Ns: Sekonder sargı sarım sayısıdır.

TTR test cihazı bu ilişkiyi hassas biçimde ölçerek transformatörün gerçek dönüşüm oranını belirlemeye yardımcı olur.

Trafo Dönüşüm Oranı Neden Ölçülür?

Bir transformatörün isim plakasında primer ve sekonder nominal gerilimleri belirtilir.

Örneğin basitleştirilmiş olarak:

34,5 kV / 0,4 kV

değerlerine sahip bir dağıtım transformatöründe belirli bir dönüşüm oranı beklenir.

Ancak profesyonel bakımda yalnızca isim plakasındaki gerilim değerlerine bakılmaz.

Gerçek dönüşüm oranı ölçülerek beklenen değerle karşılaştırılır.

Böylece;

• sargı bağlantıları,
• kademe pozisyonları,
• fazlar arasındaki farklılıklar,
• olası sargı problemleri

hakkında diagnostik bilgi elde edilebilir.

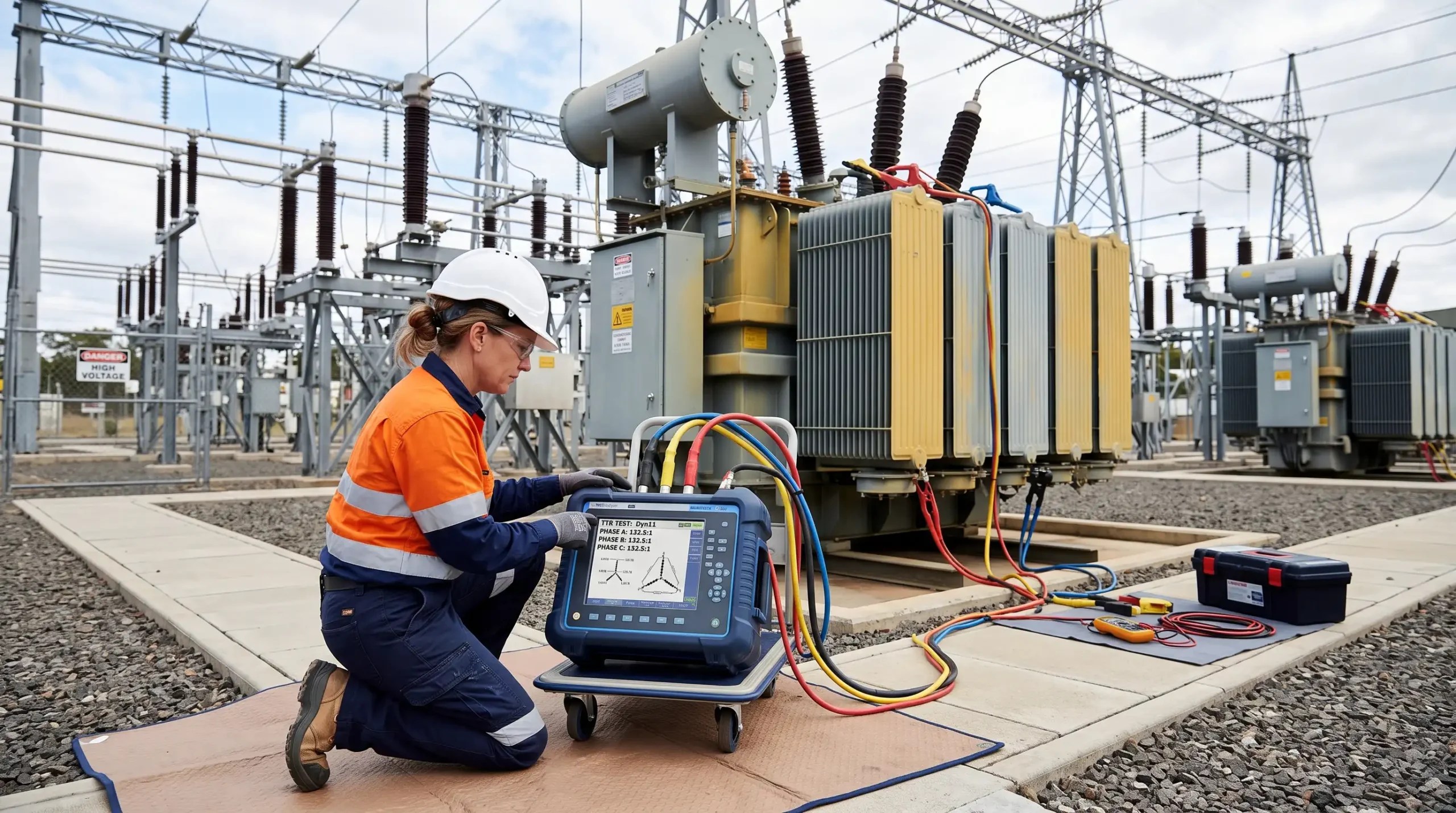

TTR Test Cihazı Nasıl Çalışır?

TTR test cihazı transformatörün bir sargısına kontrollü bir test gerilimi uygular ve diğer sargıda oluşan gerilimi ölçer.

Cihaz bu iki değer arasındaki ilişkiyi kullanarak dönüşüm oranını hesaplar.

Modern dijital TTR cihazlarında sonuç doğrudan ekranda görüntülenebilir.

Gelişmiş cihazlar ayrıca;

• oran hatasını,
• faz açısını,
• uyarma akımını,
• fazlar arasındaki sonuçları,
• farklı tap pozisyonlarını

otomatik olarak değerlendirebilir.

Bu sayede manuel hesaplama ihtiyacı azaltılır ve özellikle çok sayıda kademe bulunan trafolarda test süreci hızlandırılabilir.

TTR Oranı Nasıl Hesaplanır?

Basit bir örnek üzerinden düşünelim.

Primer gerilimi:

10.000 V

sekonder gerilimi:

400 V

olan ideal bir transformatörde nominal gerilim oranı:

10.000 / 400 = 25

olacaktır.

Dolayısıyla yaklaşık dönüşüm oranı 25:1 olarak düşünülebilir.

Gerçek transformatörlerde ise bağlantı grubu, faz ilişkileri, kademe pozisyonları ve tasarım özellikleri dikkate alınmalıdır.

Profesyonel TTR cihazları bu hesaplamaları otomatik gerçekleştirerek ölçülen değerin beklenen değerle karşılaştırılmasını kolaylaştırır.

TTR Oran Hatası Nedir?

TTR testindeki önemli parametrelerden biri oran hatasıdır.

Test cihazı ölçülen dönüşüm oranını transformatör için beklenen nominal oranla karşılaştırabilir.

Aradaki fark genellikle yüzde olarak ifade edilir.

Örneğin teorik dönüşüm oranı ile ölçülen oran arasında beklenmeyen bir fark bulunması;

• yanlış tap pozisyonu,
• sargı problemi,
• bağlantı hatası,
• isim plakası/veri giriş hatası

gibi farklı nedenlerin araştırılmasını gerektirebilir.

Ancak tek başına oran hatasına bakılarak kesin arıza teşhisi yapılmamalıdır.

Sonuçlar transformatörün üretici verileri, ilgili standartlar ve diğer diagnostik testlerle birlikte değerlendirilmelidir.

Tap Changer Nedir?

Güç transformatörlerinde çıkış geriliminin belirli sınırlar içerisinde ayarlanabilmesi için kademe değiştirici (tap changer) kullanılabilir.

Kademe değiştirildiğinde aktif sargı sayısı ve dolayısıyla dönüşüm oranı değişir.

Bu nedenle TTR testi kademe değiştiricilerin kontrolünde oldukça kullanışlıdır.

Her tap pozisyonunda beklenen dönüşüm oranı farklıdır.

Profesyonel test sırasında farklı kademe pozisyonlarında ölçüm yapılarak sonuçların beklenen değerlerle uyumu incelenebilir.

TTR Testi Tap Changer Arızasını Bulabilir mi?

TTR ölçümü kademe değiştiriciyle ilişkili bazı problemlerin tespit edilmesine yardımcı olabilir.

Örneğin belirli bir tap pozisyonunda dönüşüm oranının beklenenden farklı çıkması;

• yanlış kademe bağlantısı,
• mekanik konum problemi,
• bağlantı problemi,
• sargıyla ilişkili bir anormallik

ihtimalinin araştırılmasını gerektirebilir.

Ancak tap changer’ın kapsamlı değerlendirmesinde TTR testi tek başına yeterli olmayabilir.

Sargı direnci ve uygun diğer diagnostik testlerle birlikte değerlendirme yapılması daha kapsamlı bilgi sağlar.

Üç Fazlı Transformatörlerde TTR Testi

Üç fazlı transformatörlerde test, tek fazlı transformatörlere göre daha kapsamlıdır.

Çünkü yalnızca dönüşüm oranı değil;

• fazlar arasındaki ilişki,
• bağlantı grubu,
• faz açısı,
• her fazdaki oran

gibi parametrelerin değerlendirilmesi gerekebilir.

Modern üç fazlı TTR analizörleri bağlantıları otomatik kontrol edebilir ve her fazın sonuçlarını tek test dizisi içerisinde ölçebilir.

Bu özellik özellikle çok sayıda transformatörün devreye alma ve periyodik bakım çalışmalarında önemli zaman tasarrufu sağlar.

Trafo Vektör Grubu Nedir?

Üç fazlı transformatörlerde primer ve sekonder sargılar yıldız, üçgen veya farklı bağlantı düzenlerinde olabilir.

Bu bağlantıların primer ve sekonder gerilimleri arasında oluşturduğu faz ilişkisi vektör grubu ile ifade edilir.

Örneğin sahada Dyn11 gibi vektör grubu ifadeleriyle karşılaşılabilir.

TTR testinde doğru vektör grubunun dikkate alınması ölçüm sonuçlarının doğru yorumlanması açısından önemlidir.

Gelişmiş trafo analizörleri vektör grubu kontrolünü destekleyerek yanlış bağlantıların veya beklenmeyen faz ilişkilerinin belirlenmesine yardımcı olabilir.

TTR Testinde Faz Açısı Neden Ölçülür?

Dönüşüm oranının yanında faz açısının ölçülmesi özellikle üç fazlı transformatörlerde ek diagnostik bilgi sağlayabilir.

Primer ve sekonder sargılar arasındaki faz ilişkisi transformatörün bağlantı grubuna bağlıdır.

Beklenen faz ilişkisinden farklı bir sonuç görülmesi bağlantıların ve sargıların daha ayrıntılı incelenmesini gerektirebilir.

Bu nedenle gelişmiş TTR cihazları yalnızca oran değerini değil, faz açısını da ölçebilir.

Uyarma Akımı Nedir?

Bazı TTR test cihazları test sırasında uyarma akımını (excitation current) da ölçebilir.

Uyarma akımı transformatörün manyetik devresi hakkında ek bilgi sağlayabilir.

Fazlar arasında veya geçmiş ölçümlere göre belirgin farklılıklar görülmesi halinde sonuçların diğer trafo diagnostik testleriyle birlikte değerlendirilmesi gerekebilir.

Bu özellik TTR cihazını yalnızca bir oran ölçerden daha kapsamlı bir diagnostik araca dönüştürür.

TTR Testi Hangi Durumlarda Yapılır?

TTR ölçümü transformatörün yaşam döngüsünün farklı aşamalarında kullanılabilir.

Fabrika ve Kabul Testleri

Yeni üretilen transformatörün tasarım değerlerine uygunluğunun doğrulanmasında dönüşüm oranı kontrol edilir.

Devreye Alma

Sahaya kurulan transformatör enerjilendirilmeden önce bağlantıların ve dönüşüm oranının doğrulanmasına yardımcı olur.

Periyodik Bakım

Belirli aralıklarla gerçekleştirilen ölçümler geçmiş sonuçlarla karşılaştırılarak değişimler izlenebilir.

Arıza Sonrası Kontrol

Kısa devre veya sistem arızası gibi önemli olayların ardından transformatör üzerinde diagnostik testler gerçekleştirilebilir.

Bakım ve Onarım Sonrası

Sargı veya tap changer üzerinde işlem gerçekleştirilmişse dönüşüm oranının yeniden kontrol edilmesi gerekebilir.

TTR ile Sargı Direnci Testi Arasındaki Fark Nedir?

Bu iki test birbirini tamamlayan ancak farklı parametreleri ölçen yöntemlerdir.

TTR testi, primer ve sekonder arasındaki dönüşüm oranını değerlendirir.

Sargı direnci testi ise transformatör sargılarının DC direncini ölçer.

Sargı direnci ölçümü;

• bağlantı noktaları,
• sargı iletkenleri,
• tap changer kontakları,
• fazlar arasındaki direnç farklılıkları

hakkında bilgi sağlayabilir.

Dolayısıyla kapsamlı transformatör bakımında TTR ve sargı direnci ölçümleri birlikte gerçekleştirilebilir.

Tek Cihazla TTR ve Sargı Direnci Ölçülebilir mi?

Evet.

Modern trafo analizörlerinde birden fazla test fonksiyonu tek cihaz içerisinde birleştirilebilir.

TestOne ürün portföyündeki Metrel MI 3280 Dijital Trafo Analizörü, üç fazlı transformatörlerde hem dönüşüm oranı hem de sargı direnci ölçümü için tasarlanmıştır. TestOne güncel ürün listesinde bu cihaz “3 Fazlı TTR ve Sargı Direnci Ölçer” olarak yer almaktadır.

Bu tip çok fonksiyonlu cihazlar özellikle saha ekiplerinin farklı testler için ayrı cihaz taşıma ihtiyacını azaltabilir.

Tek Fazlı TTR Cihazı Ne Zaman Tercih Edilir?

Her uygulamada üç fazlı otomatik analizöre ihtiyaç duyulmayabilir.

Tek fazlı transformatörler veya daha temel saha testleri için kompakt TTR cihazları tercih edilebilir.

TestOne ürün portföyünde Raytech TR-1 ve Raytech TR-1P gibi tek faz trafo çevirme oranı test cihazları bulunmaktadır.

Cihaz seçiminde test edilecek transformatörlerin tipi, saha çalışma yoğunluğu ve ihtiyaç duyulan ek diagnostik fonksiyonlar dikkate alınmalıdır.

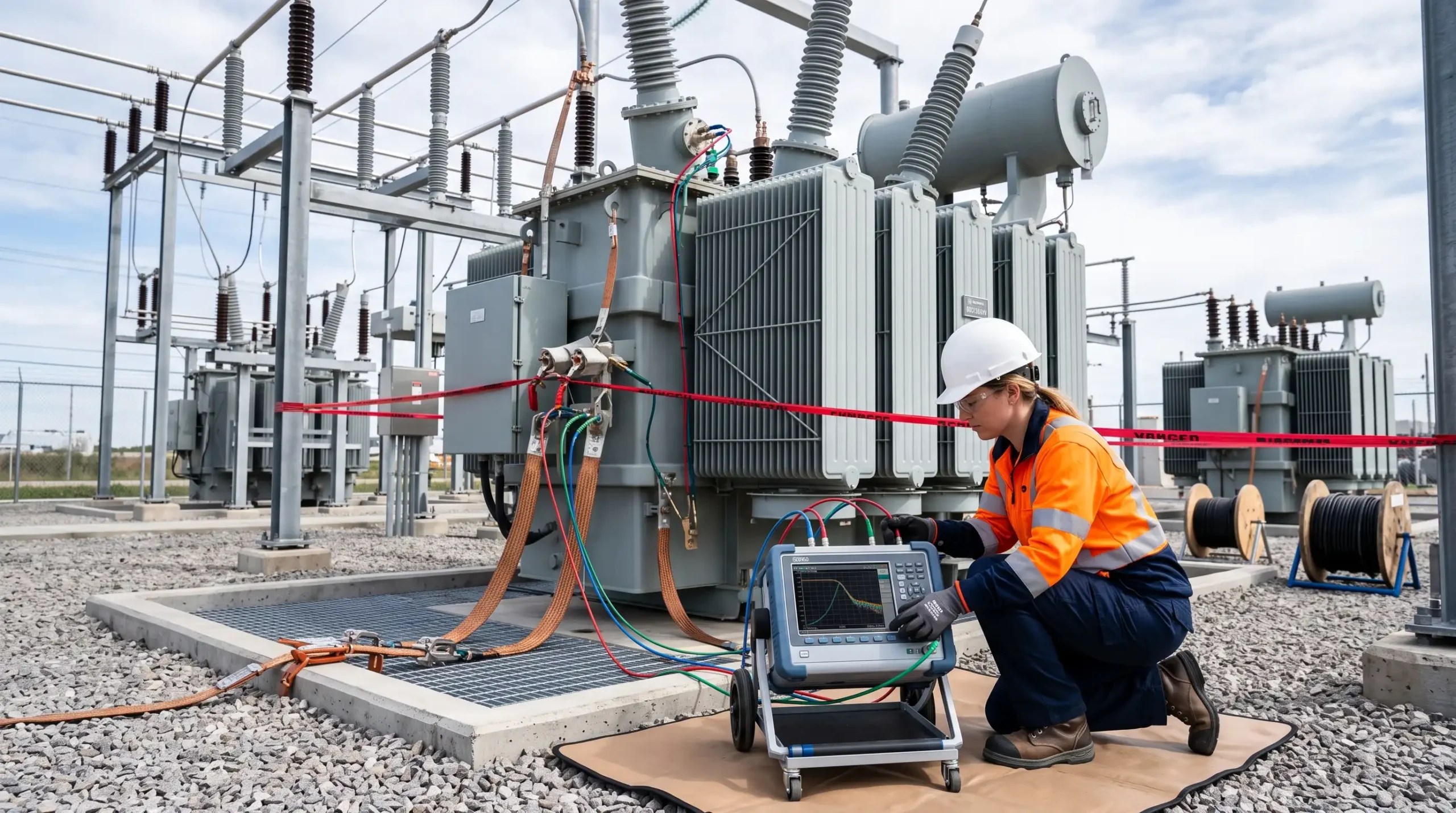

TTR Testi ile SFRA Testi Aynı Şey midir?

Hayır.

TTR ve SFRA transformatörlerde kullanılan iki farklı diagnostik yöntemdir.

TTR, sargılar arasındaki dönüşüm oranını ölçer.

SFRA (Sweep Frequency Response Analysis) ise transformatörün frekans cevabını analiz ederek sargı ve mekanik yapısındaki değişikliklerin değerlendirilmesine yardımcı olur.

Örneğin taşıma sırasında oluşabilecek mekanik deformasyonların araştırılmasında SFRA önemli bir yöntem olabilir.

Bu nedenle TTR ve SFRA birbirinin yerine geçen değil, farklı diagnostik bilgiler sağlayan testlerdir.

TTR ile Tan Delta Testi Arasındaki Fark Nedir?

Tan Delta veya güç faktörü testi daha çok izolasyon sisteminin dielektrik durumunu değerlendirmeye yöneliktir.

TTR ise sargılar arasındaki dönüşüm oranını kontrol eder.

Basitleştirilmiş şekilde:

TTR → Dönüşüm oranı ve sargı bağlantıları

Sargı direnci → Sargı ve bağlantı dirençleri

Tan Delta → İzolasyonun dielektrik durumu

SFRA → Sargıların/mekanik yapının frekans cevabı

olarak düşünülebilir.

Kapsamlı bir trafo diagnostik programında bu testlerin birden fazlası kullanılabilir.

TTR Sonuçlarında Trend Takibi Neden Önemlidir?

Periyodik bakımda tek bir ölçüm sonucundan daha değerli bilgilerden biri trend analizidir.

Aynı transformatörün geçmiş test sonuçları saklanırsa yeni ölçümler önceki değerlerle karşılaştırılabilir.

Örneğin;

• fazlar arasındaki farkın artması,
• belirli tap pozisyonunda sapma oluşması,
• oran hatasının zamanla değişmesi,
• uyarma akımındaki farklılaşma

bakım ekibinin daha ayrıntılı inceleme yapması gerektiğini gösterebilir.

Bu nedenle hafıza ve PC yazılımı desteği bulunan TTR cihazları büyük trafo filolarının bakımında önemli avantaj sağlayabilir.

TTR Test Cihazı Seçerken Nelere Dikkat Edilmeli?

Doğru cihaz seçiminde test edilecek transformatörlerin özellikleri belirleyici olmalıdır.

Tek Faz veya Üç Faz Desteği

Çok sayıda üç fazlı güç ve dağıtım transformatörü test edilecekse otomatik üç fazlı cihazlar saha süresini önemli ölçüde azaltabilir.

Dönüşüm Oranı Aralığı

Cihazın test edilecek transformatörlerin oranlarını desteklemesi gerekir.

Ölçüm Hassasiyeti

Küçük oran farklılıklarının güvenilir biçimde değerlendirilebilmesi için ölçüm doğruluğu önemlidir.

Faz Açısı Ölçümü

Üç fazlı transformatörlerde bağlantı ve vektör grubu değerlendirmeleri açısından faydalıdır.

Uyarma Akımı Ölçümü

Transformatörün manyetik davranışı hakkında ek diagnostik veri sağlayabilir.

Otomatik Üç Faz Testi

Bağlantıları sürekli değiştirmeden üç faz ve farklı tap pozisyonlarının test edilebilmesi saha verimliliğini artırır.

Sargı Direnci Fonksiyonu

TTR ile birlikte sargı direncinin de ölçülmesi gerekiyorsa çok fonksiyonlu trafo analizörleri tercih edilebilir.

Hafıza ve Raporlama

Ölçümlerin kaydedilmesi, geçmiş sonuçlarla karşılaştırılması ve profesyonel rapor hazırlanması bakım yönetimini kolaylaştırır.

TTR Testinde Güvenlik

Transformatör testleri yalnızca gerekli eğitim ve yetkinliğe sahip personel tarafından gerçekleştirilmelidir.

Test öncesinde transformatörün çalışma sisteminden güvenli biçimde ayrılması, enerjisiz olduğunun doğrulanması ve uygun güvenlik prosedürlerinin uygulanması gerekir.

Ayrıca test cihazının bağlantıları üreticinin talimatlarına uygun yapılmalıdır.

Özellikle büyük güç transformatörlerinde kapasitif ve endüktif etkiler nedeniyle test öncesi ve sonrasında uygun topraklama ve deşarj prosedürleri kritik öneme sahiptir.

Trafo Bakımında TTR Testinin Önemi

Transformatör, elektrik enerji sisteminin en kritik ve maliyetli ekipmanlarından biridir.

Beklenmeyen bir trafo arızası yalnızca ekipmanın kendisini değil;

• üretim sürekliliğini,
• enerji dağıtımını,
• işletme güvenilirliğini,
• bakım maliyetlerini

doğrudan etkileyebilir.

Bu nedenle transformatör bakımında yalnızca arıza meydana geldikten sonra müdahale etmek yerine ekipmanın elektriksel durumunu düzenli olarak takip etmek önemlidir.

TTR testi bu diagnostik yaklaşımın temel parçalarından biridir.

Ölçülen dönüşüm oranının beklenen değerlerle ve geçmiş sonuçlarla karşılaştırılması; sargı, bağlantı ve kademe sistemindeki olası anormalliklerin araştırılmasına yardımcı olur.

TestOne ürün portföyünde tek fazlı TTR ölçüm cihazlarından üç fazlı TTR ve sargı direnci ölçümünü bir arada gerçekleştiren dijital trafo analizörlerine kadar farklı uygulamalara yönelik çözümler bulunmaktadır. Güncel site haritasında Raytech TR-1, Raytech TR-1P ve Metrel MI 3280 gibi TTR çözümleri listelenmektedir.
