Koruma Rölesi Testi Nedir? Sekonder Enjeksiyon Testi Nasıl Yapılır?

Elektrik güç sistemlerinde bir arıza meydana geldiğinde yalnızca arızanın tespit edilmesi değil, doğru koruma elemanının doğru zamanda devreye girmesi gerekir.

Bu görevin önemli bir bölümünü koruma röleleri üstlenir.

Aşırı akım, kısa devre, toprak arızası, gerilim bozukluğu veya frekans değişimi gibi olağan dışı durumları algılayan koruma röleleri, gerekli koşullar oluştuğunda devre kesiciye açma komutu göndererek arızalı bölümün sistemden ayrılmasını sağlar.

Ancak koruma rölesinin panoda bulunması ve ayarlarının yapılmış olması, gerektiğinde doğru şekilde çalışacağını tek başına garanti etmez.

Bu nedenle enerji üretim, iletim ve dağıtım sistemlerinde koruma rölesi testleri gerçekleştirilir.

Profesyonel röle test cihazlarıyla yapılan sekonder enjeksiyon testleri sayesinde rölenin akım, gerilim, frekans ve faz açısı gibi farklı elektriksel büyüklüklere karşı davranışı kontrollü olarak doğrulanabilir.

Koruma Rölesi Nedir?

Koruma rölesi, elektrik sistemindeki akım ve gerilim gibi elektriksel büyüklükleri sürekli izleyen ve önceden belirlenen koşullar gerçekleştiğinde koruma fonksiyonunu devreye alan cihazdır.

Modern dijital koruma röleleri çok sayıda fonksiyonu tek cihaz içerisinde gerçekleştirebilir.

Bunlar arasında:

• aşırı akım koruması,
• toprak arızası koruması,
• diferansiyel koruma,
• düşük/yüksek gerilim koruması,
• düşük/yüksek frekans koruması,
• yönlü koruma,
• mesafe koruması,
• güç koruma fonksiyonları

bulunabilir.

Koruma rölesinin temel amacı arızayı mümkün olduğunca hızlı ve seçici biçimde algılayarak uygun açma komutunun oluşturulmasına yardımcı olmaktır.

Koruma Rölesi Neden Test Edilir?

Bir rölenin ayar ekranında doğru değerlerin görülmesi, tüm koruma zincirinin doğru çalıştığını kanıtlamaz.

Devreye alma veya periyodik bakım sırasında;

Röle arızayı doğru algılıyor mu?

Ayarlanan eşik değerinde çalışıyor mu?

Beklenen sürede açma komutu oluşturuyor mu?

Faz açısına doğru tepki veriyor mu?

Binary giriş ve çıkışları doğru çalışıyor mu?

gibi soruların cevaplanması gerekir.

Röle testi, bu davranışların kontrollü elektriksel sinyaller kullanılarak doğrulanmasını sağlar.

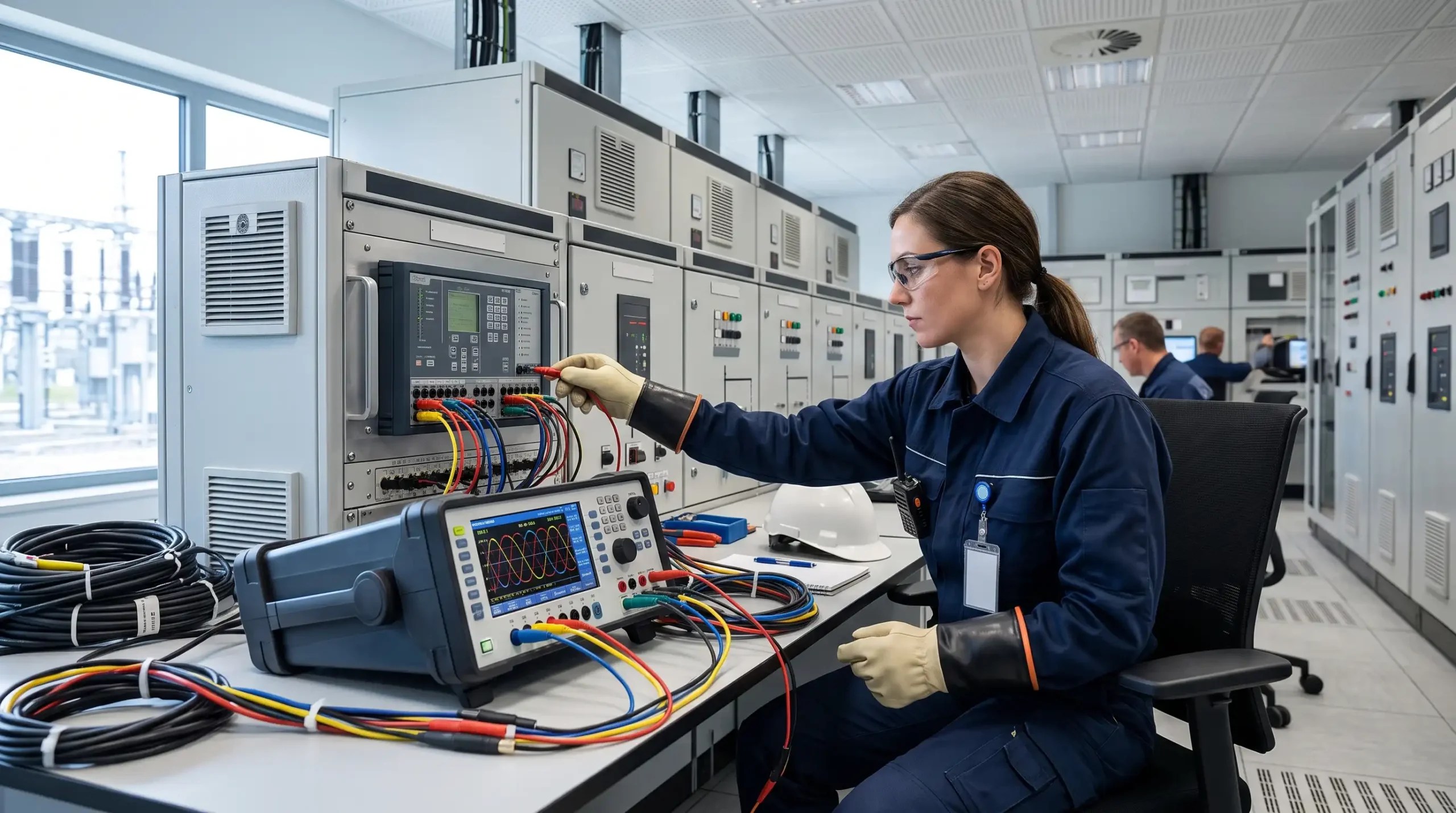

Sekonder Enjeksiyon Testi Nedir?

Koruma rölelerinin testinde kullanılan temel yöntemlerden biri sekonder enjeksiyon testidir.

Bu yöntemde test cihazı rölenin ölçüm girişlerine kontrollü akım ve gerilim sinyalleri uygular.

Başka bir ifadeyle test cihazı, gerçek güç sistemindeki akım ve gerilim trafolarından gelebilecek elektriksel büyüklükleri simüle eder.

Röle bu sinyalleri gerçek sistem sinyalleri gibi algılar.

Test cihazı daha sonra rölenin verdiği tepkiyi ölçerek;

• çalışma eşiğini,
• açma süresini,
• faz davranışını,
• koruma karakteristiğini

değerlendirmeye yardımcı olur.

Bu sayede gerçek bir kısa devre veya şebeke arızası oluşturulmadan rölenin koruma fonksiyonları kontrollü ortamda test edilebilir.

Primer ve Sekonder Enjeksiyon Testi Arasındaki Fark Nedir?

Bu iki kavram sıklıkla birbirine karıştırılır.

Primer Enjeksiyon Testi

Primer enjeksiyon testinde yüksek akım doğrudan primer devreye uygulanır.

Bu yöntem;

akım trafosu + kablolama + koruma rölesi + açma devresi

gibi daha geniş bir koruma zincirinin birlikte değerlendirilmesine olanak sağlayabilir.

Yüksek akımlar gerektiğinden kullanılan test ekipmanı da buna uygun olarak tasarlanır.

Sekonder Enjeksiyon Testi

Sekonder enjeksiyonda ise test sinyalleri doğrudan rölenin sekonder ölçüm girişlerine uygulanır.

Bu nedenle rölenin koruma algoritmaları ve fonksiyonlarının hassas şekilde test edilmesi mümkündür.

Kısaca:

Primer enjeksiyon → Koruma zincirinin daha geniş bölümünün testi

Sekonder enjeksiyon → Koruma rölesinin fonksiyonlarının hassas ve kontrollü testi

olarak düşünülebilir.

İki yöntem birbirinin alternatifi olmak zorunda değildir; uygulamaya göre birbirini tamamlayabilir.

Röle Test Cihazı Nedir?

Röle test cihazı, koruma rölelerine kontrollü ve hassas elektriksel sinyaller uygulamak amacıyla geliştirilmiş profesyonel test ekipmanıdır.

Gelişmiş cihazlar bağımsız olarak;

• AC akım,
• AC gerilim,
• DC gerilim,
• frekans,
• faz açısı

üretebilir.

Üç fazlı profesyonel sistemlerde birden fazla akım ve gerilim kanalı eş zamanlı kontrol edilebilir.

Böylece gerçek üç fazlı elektrik sistemindeki farklı çalışma ve arıza koşulları laboratuvar veya saha ortamında simüle edilebilir.

Tek Faz ve Üç Faz Röle Test Cihazı Arasındaki Fark

Röle test cihazları uygulamaya göre tek fazlı veya çok kanallı/üç fazlı yapıda olabilir.

Tek Faz Röle Test Cihazı

Tek fazlı test cihazları temel röle testleri, elektromekanik röleler ve belirli koruma fonksiyonlarının doğrulanması için kullanılabilir.

Taşınabilir yapıları saha bakım çalışmalarında avantaj sağlayabilir.

Üç Faz Röle Test Cihazı

Modern sayısal koruma sistemlerinde üç fazın aynı anda simüle edilmesi gerekebilir.

Üç faz röle test sistemleri;

• üç faz akımlarını,
• üç faz gerilimlerini,
• faz açılarını,
• frekansları

bağımsız olarak kontrol ederek karmaşık güç sistemi koşullarının simülasyonuna olanak sağlar.

Özellikle diferansiyel, mesafe ve yönlü koruma gibi fonksiyonlarda çok kanallı test sistemleri önem kazanır.

Aşırı Akım Rölesi Nasıl Test Edilir?

Aşırı akım koruması elektrik sistemlerinde en yaygın kullanılan koruma fonksiyonlarından biridir.

Röle belirlenen akım seviyesinin üzerinde bir durum algıladığında ayarlanan karakteristiğe göre açma komutu oluşturur.

Test sırasında röle test cihazı kontrollü bir akım uygular.

Akım kademeli olarak değiştirilerek rölenin hangi seviyede çalıştığı belirlenebilir.

Ayrıca test cihazındaki zamanlayıcı kullanılarak rölenin çalışma süresi ölçülebilir.

Böylece;

ayarlanan değer ile gerçek çalışma değeri

karşılaştırılabilir.

Röle Açma Süresi Neden Önemlidir?

Koruma sistemlerinde yalnızca rölenin açması değil, ne kadar sürede açtığı da kritik öneme sahiptir.

Çok geç çalışan bir röle arızanın sistem üzerinde daha uzun süre etkili olmasına neden olabilir.

Gereğinden hızlı veya seçicilik koordinasyonuna aykırı çalışan bir röle ise arızadan etkilenmemesi gereken başka bölümlerin devreden çıkmasına yol açabilir.

Bu nedenle röle test cihazlarında hassas zaman ölçümü önemli bir fonksiyondur.

Test cihazı test sinyalinin uygulanması ile rölenin kontak değiştirmesi arasında geçen süreyi ölçebilir.

Sonuç genellikle milisaniye veya çevrim (cycle) cinsinden değerlendirilebilir.

Zaman-Akım Karakteristiği Nedir?

Aşırı akım rölelerinde çalışma süresi her zaman sabit değildir.

Bazı koruma karakteristiklerinde arıza akımı yükseldikçe rölenin çalışma süresi azalır.

Bu ilişki zaman-akım karakteristiği üzerinden değerlendirilir.

Profesyonel röle test yazılımları farklı test noktalarını otomatik olarak uygulayarak ölçülen sonuçların beklenen koruma eğrisiyle karşılaştırılmasına yardımcı olabilir.

Bu özellik çok sayıda test noktasının bulunduğu devreye alma çalışmalarında önemli zaman avantajı sağlar.

Diferansiyel Koruma Rölesi Testi

Diferansiyel koruma özellikle;

• güç transformatörleri,
• jeneratörler,
• büyük motorlar,
• baralar

gibi kritik ekipmanların korunmasında kullanılabilir.

Temel prensip korunan bölgenin giriş ve çıkışındaki akımların karşılaştırılmasıdır.

Normal çalışma sırasında belirli sınırlar içerisinde dengeli olması beklenen akımlar arasında arıza nedeniyle fark oluştuğunda diferansiyel koruma devreye girebilir.

Bu fonksiyonun testinde birden fazla akım kanalının genlik ve faz açısından hassas şekilde kontrol edilmesi gerekebilir.

Bu nedenle çok kanallı röle test sistemleri diferansiyel koruma testlerinde önemli avantaj sağlar.

Mesafe Koruma Rölesi Testi

Mesafe koruması özellikle iletim hatlarında kullanılan önemli koruma yöntemlerinden biridir.

Röle gerilim ve akım bilgilerini kullanarak sistemin görünür empedansını değerlendirir.

Test sırasında röle test cihazı farklı gerilim, akım ve faz açıları oluşturarak çeşitli empedans noktalarını simüle edebilir.

Böylece rölenin farklı koruma bölgelerindeki davranışı kontrol edilebilir.

Bu testler gelişmiş çok fazlı röle test sistemlerinin önemli uygulamalarından biridir.

Frekans Röleleri Nasıl Test Edilir?

Elektrik şebekesindeki frekans değişimleri üretim ve tüketim arasındaki dengenin bozulduğunu gösterebilir.

Koruma sistemlerinde düşük frekans veya yüksek frekans fonksiyonları kullanılabilir.

Röle test cihazının frekans üretme özelliği sayesinde rölenin;

• hangi frekansta çalıştığı,
• çalışma süresi,
• geri dönüş noktası

kontrollü olarak incelenebilir.

Faz Açısı Neden Önemlidir?

Bazı koruma fonksiyonları yalnızca akım veya gerilimin büyüklüğüne değil, bu büyüklükler arasındaki faz ilişkisine de bakar.

Özellikle yönlü koruma, diferansiyel koruma ve mesafe koruması gibi uygulamalarda faz açısının hassas biçimde oluşturulması gerekir.

Bu nedenle gelişmiş röle test cihazlarında akım ve gerilim kanallarının faz açıları bağımsız olarak ayarlanabilir.

Binary Giriş ve Çıkışlar Ne İşe Yarar?

Profesyonel röle test cihazlarında bulunan binary girişler, koruma rölesinin kontak durumlarını izlemek için kullanılabilir.

Örneğin test cihazı kontrollü bir arıza koşulu oluşturduğunda rölenin trip kontağının ne zaman değiştiğini binary giriş üzerinden algılayabilir.

Bu bilgi kullanılarak çalışma süresi otomatik hesaplanabilir.

Binary çıkışlar ise belirli saha koşullarının veya harici kontakların simülasyonunda kullanılabilir.

Otomatik Röle Testi Nedir?

Modern sayısal koruma rölelerinde çok sayıda koruma fonksiyonu ve test noktası bulunabilir.

Her test noktasını manuel olarak oluşturmak zaman alabilir ve kullanıcı kaynaklı hata riskini artırabilir.

Profesyonel röle test yazılımları sayesinde;

• test planları hazırlanabilir,
• farklı test noktaları otomatik uygulanabilir,
• sonuçlar kaydedilebilir,
• toleranslar kontrol edilebilir,
• test raporları oluşturulabilir.

Bu özellik özellikle devreye alma ve periyodik bakım çalışmalarında önemli avantaj sağlar.

Röle Testlerinde Raporlama Neden Önemlidir?

Koruma sistemi testi yalnızca sahada ölçüm yapmakla tamamlanmaz.

Gerçekleştirilen testlerin kayıt altına alınması gerekir.

Profesyonel test raporunda;

• röle bilgileri,
• koruma fonksiyonu,
• röle ayarları,
• uygulanan test değerleri,
• ölçülen çalışma noktaları,
• açma süreleri,
• toleranslar,
• test sonucu

gibi bilgiler bulunabilir.

Bu kayıtlar sonraki periyodik bakım çalışmalarında geçmiş sonuçlarla karşılaştırma yapılmasını da kolaylaştırır.

Röle Test Cihazı Seçerken Nelere Dikkat Edilmeli?

Profesyonel röle test cihazı seçiminde yalnızca maksimum akım çıkışına bakılmamalıdır.

Akım ve Gerilim Kanalı Sayısı

Test edilecek koruma fonksiyonları kaç bağımsız akım ve gerilim kanalına ihtiyaç duyulduğunu belirler.

Çıkış Hassasiyeti

Koruma rölesinin çalışma sınırlarının doğru belirlenebilmesi için test cihazının hassas ve kararlı sinyal üretebilmesi önemlidir.

Faz Açısı Kontrolü

Yönlü, diferansiyel ve mesafe koruma testlerinde kritik özelliklerden biridir.

Frekans Aralığı

Frekans korumaları ve dinamik testler gerçekleştirilecekse cihazın uygun frekans üretim özelliklerine sahip olması gerekir.

Binary Giriş ve Çıkışlar

Trip sürelerinin ölçülmesi ve otomatik test senaryolarının oluşturulmasında kullanılır.

PC Yazılımı

Gelişmiş koruma rölelerinde otomatik test oluşturma ve raporlama için yazılım desteği büyük avantaj sağlar.

Taşınabilirlik

Devreye alma ve bakım ekipleri cihazları farklı trafo merkezlerine taşıyacağından saha kullanımına uygunluk da önemli bir seçim kriteridir.

TestOne Röle Test Çözümleri

TestOne ürün portföyünde tek fazlı uygulamalardan gelişmiş üç fazlı koruma sistemlerine kadar farklı röle test çözümleri bulunmaktadır.

Doble F8200, tek fazlı konvansiyonel ve dijital koruma sistemlerinin testine yönelik modüler bir güç sistemi simülatörüdür.

ISATEST DRTS34, DRTS64 ve DRTS66 ise üç fazlı ve gelişmiş koruma rölesi test uygulamalarına yönelik çözümler sunar.

DRTS66/64 serisi, PC üzerinden TDMS yazılımıyla kontrol edilebilmekte ve iletim, üretim ve dağıtım sistemlerinde bulunan koruma rölelerinin testlerinde kullanılabilmektedir.

Doğru röle test sistemi seçilirken cihazın yalnızca çıkış gücü değil; kanal sayısı, doğruluk, faz ve frekans kontrolü, binary I/O kapasitesi, otomasyon ve raporlama özellikleri birlikte değerlendirilmelidir.

Koruma Sisteminde Test Neden Kritik?

Koruma röleleri elektrik sistemlerinde çoğu zaman yıllarca gerçek bir büyük arıza görmeden bekleyebilir.

Ancak ihtiyaç duyulduğu anda doğru koruma fonksiyonunun doğru eşikte ve doğru sürede çalışması gerekir.

Bu nedenle koruma sistemlerinin güvenilirliği yalnızca röle ayarlarının yapılmasına değil, bu ayarların kontrollü testlerle doğrulanmasına da bağlıdır.

Sekonder enjeksiyon testleri;

akım + gerilim + frekans + faz açısı + zaman + kontak davranışı

gibi parametreleri kontrollü biçimde simüle ederek koruma rölesinin davranışını değerlendirmeye yardımcı olur.

Özellikle enerji üretim tesisleri, trafo merkezleri, şalt sahaları ve büyük endüstriyel tesislerde profesyonel röle test cihazları devreye alma ve periyodik bakım çalışmalarının önemli parçalarından biridir.
