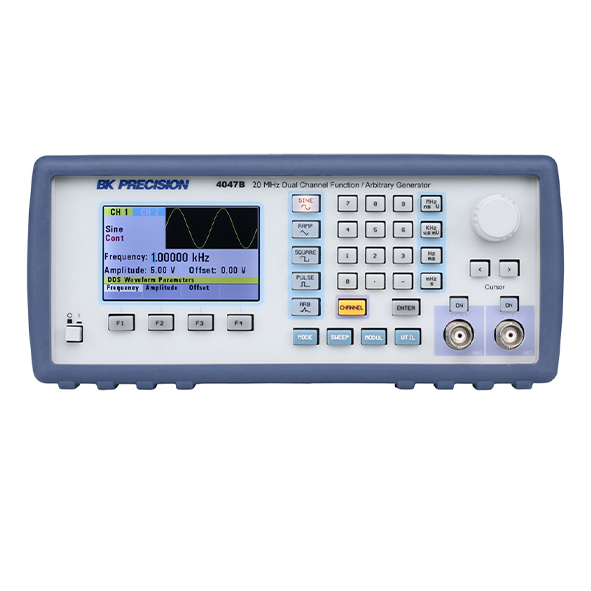

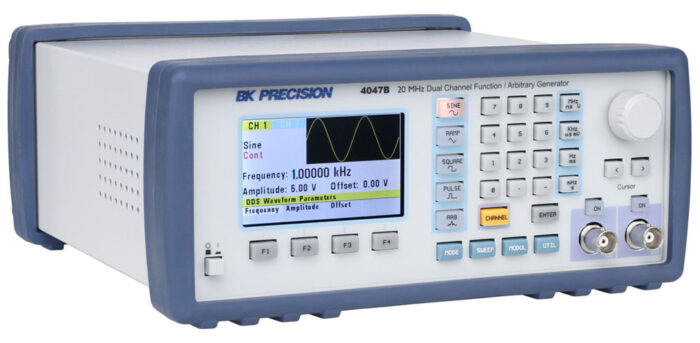

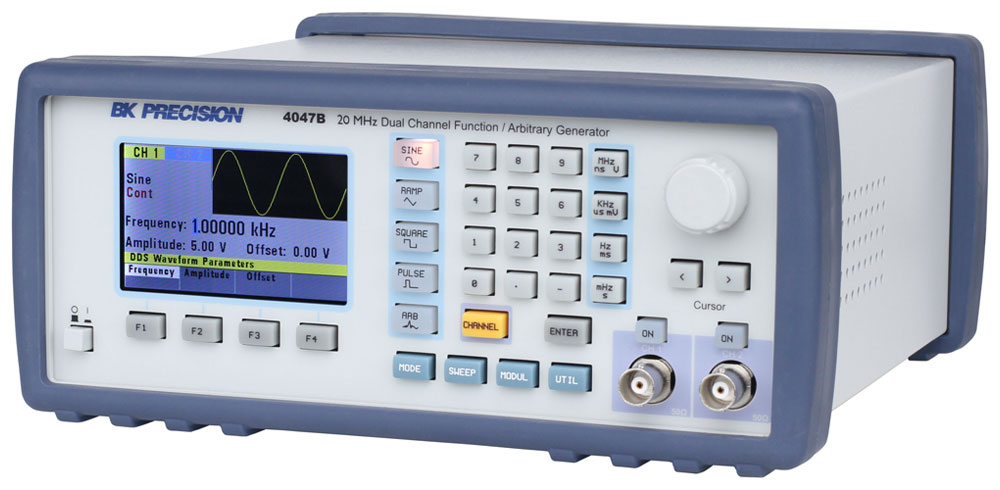

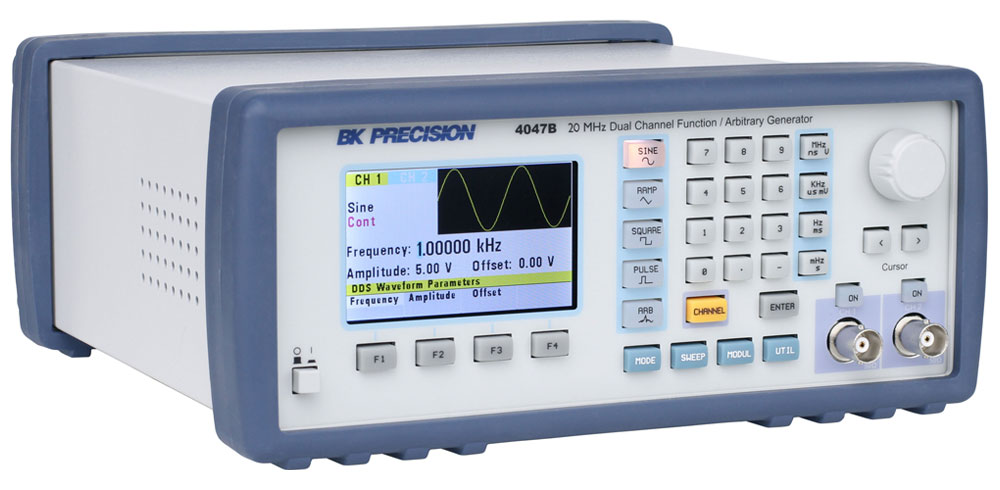

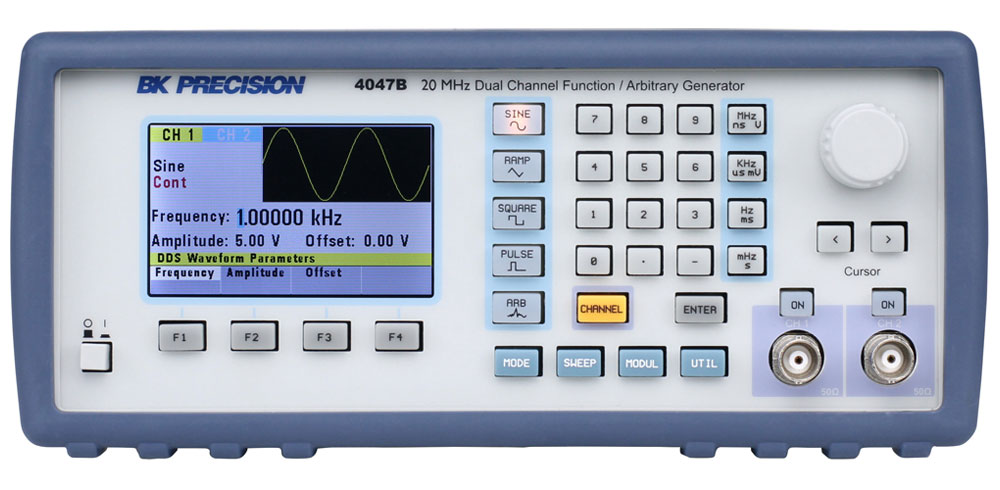

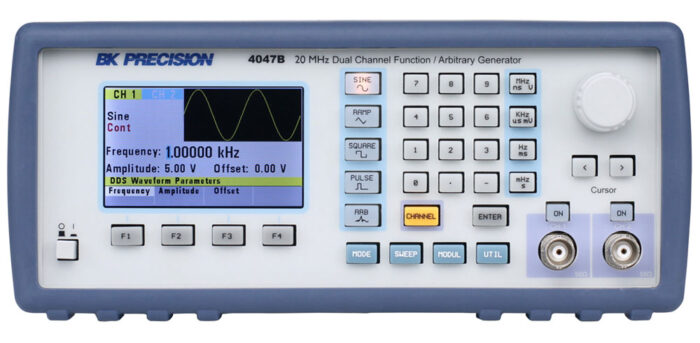

BK PRECISION 4047B

 BK PRECISION 4047B 20 MHz Çift Kanal Fonksiyonu / İsteğe Bağlı Jeneratör

4047B Çift Kanallı İşlev/Rastgele Dalga Biçimi Oluşturucu, kararlı ve hassas sinüs, kare, üçgen, darbe ve isteğe bağlı dalga biçimleri üretme yeteneğine sahiptir. CH1 ve CH2 çıkışları, ayrı açma/kapama düğmeleriyle tamamen bağımsızdır ve her ikisi de 0 ila 10 Vpp ila 50 ohm arasında değişebilir (açık devrede 20 Vpp’ye kadar). Jeneratör, doğrusal ve logaritmik tarama yetenekleri, AM/FM/PM/FSK/PWM modülasyonu ve sinyalleri doğrudan devrelere doğru önyargı seviyesinde enjekte etmek için sürekli değişken bir DC ofseti sağlar. Ayrı çıkış genliği ve DC ofset amplifikatörleri, küçük bir genlik çıkış sinyaliyle (örn. 10 mV) büyük bir DC ofseti (örn. ± 4.99 V) ayarlamanıza olanak tanır.

4047B’nin genellikle yalnızca daha pahalı jeneratörlerde bulunan ikili mimarisi, her iki teknolojinin de getirdiği herhangi bir sınırlama olmaksızın bir DDS’nin ve gerçek bir noktadan noktaya keyfi dalga biçimi üretecinin (AWG) tüm avantajlarını sağlar.

• Her kanalın tüm frekans aralığında nominal genliği (10 Vpp) sağladığı çift kanallı çalışma
• 20 MHz’e kadar sinüs ve kare dalga biçimleri
• Gerçek noktadan noktaya 14 bit, 125 MSa/sn, 16 kpt isteğe bağlı dalga biçimi üreteci
• B&K Precision’ın dalga formu düzenleme yazılımı WaveXpress ile sorunsuz entegrasyon, kullanıcıların karmaşık isteğe bağlı dalga formları oluşturmasına olanak tanır
• Dalga formu önizlemeli parlak renkli ekran
• Bir düğmeye basarak her iki kanalın fazını senkronize edin
• AM, FM, PM, FSK ve PWM dahili ve harici modülasyon yetenekleri
• Geçit ve seri çekim modu
• Güvenilir saat sinyallerini simüle etmek, tetikleyiciler oluşturmak veya seri veri yollarını doğrulamak için düşük titreşimli kare dalga üretimi
• USB arayüzü ve SCPI uyumlu komut seti
• Dahili/harici tetikleme
• Geçit ve seri çekim modu
• Dahili sayaç
• Çıkışlarda dirençli ve kapasitif yükler için kısa devre koruması ve girişlerde aşırı gerilim koruması
