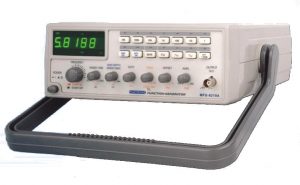

MATRİX MFG-8219A
3MHz FONKSİYON JENERATÖRÜ
MATRİX MFG-8219A
- Frekans Sahası:0,5Hz~3MHz
- Dalga Şekilleri:Sinüs, Üçgen, Kare, Rampa, TTL ve CMOS Çıkışları
- Harici Gerilim Kontrollü (VCF) Frekans Fonksiyonu
- Ayarlı DC Offset Kontrolü
- İki Kademeli (-20dBx2) ve Ayarlı Zayıflatıcı
- INT/EXT Fonksiyonlu Yüksek Çözünürlüklü 100MHz 6 Dijit Frekans Sayıcı
ÖZELLİKLER | ||
TEMEL FONKSİYON | Frekans Sahası | 0,3Hz ~ 3MHz (7 Kademe) |
Genlik | >10Vpp (@ 50Ω) | |
Empedans | 50Ω ±10% | |
Zayıflatıcı | -20dB ±1dBx2 | |
DC Offset | <-5V~>V(@ 50Ω) | |
Duty Kontrol | 1MHz’e ayarlı 80%; 20%; 80% | |
Ekran | 6 haneli LED ekran | |
SİNÜS DALGA | Distorsyon | ≤1%, 0,3Hz ~ 200kHz; THD≤35 |
Düzgünlük | <0,3dB, 0,3Hz ~ 300kHz; <0,5dB, 300kHz ~3MHz | |
ÜÇGEN DALGA | Doğrusallık | ≥98%, 0,3Hz ~ 100kHz; ≥95%, 100kHz ~3MHz |
KARE DALGA | Simetri | ±2%, 0,3Hz ~ 100kHz |
Yükselme/Düşme Zamanı | ≤100ns (en fazla çıkışta, @ 50Ω) | |
GCV | Çıkış Gerilimi | 0V ~ 2V |
SWEEP | Oran | 100:1 en fazla ve ayarlanabilir. |
Zaman | 0,5s ~ 30s ayarlanabilir | |
Modlar | Lin. /Log. (anahtar seçimli) | |
GENLİK MODÜLASYONU | Derinlik | 0- 100% |
MOD. Frekansı | 400Hz (INT), DC ~ 1MHz (EXT) | |
Taşıyıcı Bantgenişliği | 100Hz ~ 3MHz (-3dB) | |
EXT Hassasiyet | 100% modülasyon için ≤10Vpp | |
FREKANS MODÜLASYONU | Sapma | 0 ~ ±5% |
MOD. Frekansı | 400Hz (INT), DC ~ 20kHz (EXT) | |
EXT Hassasiyet | 10% modülasyon için ≤10Vpp | |
CMOS ÇIKIŞI | Seviye | 4Vpp±1Vpp ~ 14,5Vpp±0,5Vpp ayarlanabilir |
Yükselme/Düşme Zamanı | ≤120ns | |
FREKANS SAYICI | INT./EXT. | Anahtar Seçimli |
Ölçüm Sahası | 0,3Hz ~ 3MHz (3Hz ~ 100MHz EXT.) | |
Doğruluk | Time Base doğruluğu ±1 hane | |
Time Base | ±20ppm (23°C±5°C) 30dakika ısınma süresi sonunda | |
Çözünürlük | 1Hz için 10nHz, 100MHz için 0,1Hz | |
Giriş Empedansı | 10MΩ// 150pF | |
Hassasiyet | ≤35mVrms (3Hz ~ 100MHz); ≤45mVrms (100MHz ) | |
TTL ÇIKIŞI | Seviye | ≥3Vpp |
Fan Out | 20TTL yük | |
Yükselme/Düşme Zamanı | ≤25ns | |
VCF | Giriş Gerilimi | 0V ~ 10V ±1V (100:1) |
Giriş Empedansı | 10kΩ ±10% | |
AKSESUARLAR | Besleme Kablosu x 1 adet, Kullanım Kılavuzu, Prob | |
BESLEME | AC 115V / 230V ±15%, 50/60Hz | |
BOYUTLAR&AĞIRLIK | 251X91X291mm%2,4kg | |
